НТЦ-20.51 Энергосберегающие технологии. Газогенераторная установка с МПСО

НТЦ-20.51 Энергосберегающие технологии. Газогенераторная установка с МПСО

Код стенда: НТЦ-20.51
Количество выполняемых работ: 1
Сеть: ~50Гц 220В
Потребляемая мощность: 500 Вт
Рекомендуемое дополнительное оборудование: компьютер

На лабораторном стенде "Газогенераторная установка", НТЦ-51.000, выполняется лабораторная работа:

Изучение устройства и исследование характеристик газогенераторной установки.

Техническое описание стенда

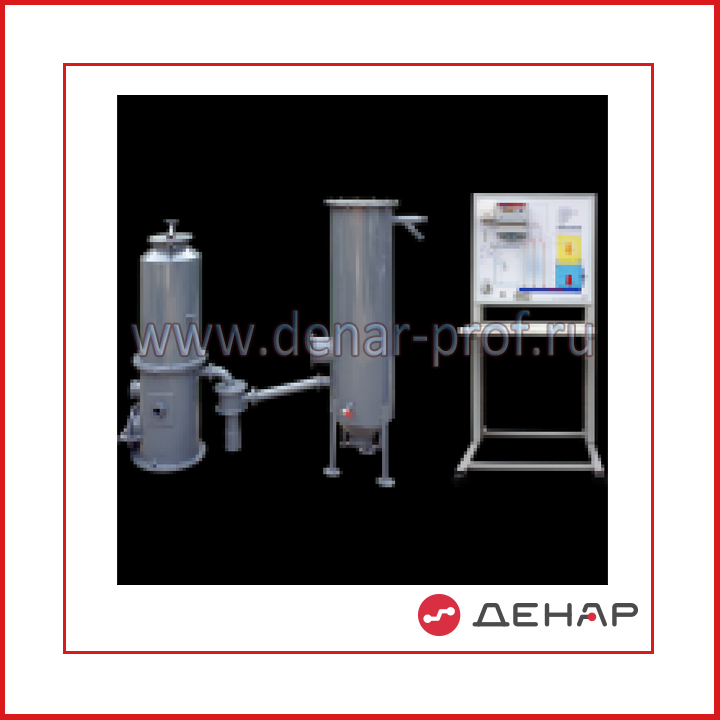

Конструктивно оборудование состоит из двух частей:

корпуса, в который установлена часть электрооборудования, электронные платы, лицевая панель и столешница интегрированного рабочего стола;
газогенератор совмещенный с накопителем выработанного газа (основной СО). Основной вид топлива - древесные отходы лиственных пород.

На стенде предусмотрено изучение газогенераторной установки. Определение теплотворной способности топлива и КПД, что позволяет оценить эффективность газогенераторной установки.

Одним из направлений в энергосбережении является использование отходов производства (в частности, древесных отходов) для выработки тепловой энергии. Эффективность этого направления в энергосбережении исследуется на действующей газогенераторной установке.

Газогенератор - устройство, для получения газа, путем термического разложения твердого низкосортного топлива (мелкокусковой торф, щепа, опилки, стружки, и т.п.) и высокоэффективного сжигания его в жаровой трубе газогенератора или в топке теплообменника. Предназначен для эксплуатации в закрытых помещениях.

В газогенераторе происходит процесс термического разложения органического топлива, в результате которого образуется генераторный газ. Газ возгорается в жаровой трубе, и факел из газогенератора подается в топку теплообменника. Продукты сгорания, проходя по трубам теплообменника, нагревают их и через дымоотводящий патрубок уходят в атмосферу.

В качестве топлива для работы газогенератора можно использовать: древесные опилки, стружку, щепу и кусковой торф влажностью до 40%.

Технические характеристики:

Технические характеристики стенда:

Питание		~1 220 В, 50Гц
Потребляемая мощность, кВт не более		0,5
Номинальная тепловая мощность газогенератора, кВт		5÷10
Разряжение в трубе горения газогенератора, мм вод.ст.		5
Расход топлива, кг/ч, не более: при работе на опилках и стружке влажностью до 40%		2÷10
Теплота сгорания сухого газа кДж/м3		3600÷4000
Выход газа м3/кг		2,2
Состав газа в %
	СО2	15
	СО	20
	СН₄	1,5
	Н2О	20 (зависит от влажности топлива)
	N2	45÷50
Теплотворная способность ккал/кг		3000
Продукты сгорания, %
	СО2+Н2О+ОКСИДЫ АЗОТА	0,5÷1
	СО (уходящие газы)	0,5÷1
Температура газа в жаровой трубе С^о		750÷1200
Габаритные размеры стенда:
	Ширина, мм	610
	Высота, мм	1460
	Глубина, мм	600
Габаритные размеры газогенератора совместно с накопителем:
	Ширина, мм	?
	Высота, мм	?
	Глубина, мм	?
Вес оборудования, кг., не более		450

Технические требования ПК:

Операционная система:	Microsoft Windows XP
Коммуникационные порты:	RS-232
Процессор:	Intel Atom 1600 MHz или выше
Оперативная память:	512 MB и выше
Жесткий диск:	200 MB и выше
Видеоподсистема:	Intel GMA 950 1024x800 16Бит или внешняя
Устройства ввода информации:	Клавиатура, мышь
Устройства чтения сменных носителей:	CD-ROM

Комплектность оборудования "Газогенераторная установка с МПСО" модификации НТЦ-51.000:

лабораторный стенд "Газогенераторная установка с МПСО" НТЦ-51.000;
газогенератор;
программное обеспечение;
паспорт.

Рекомендуемое дополнительное оборудование, не входящее в комплект поставки:

персональный компьютер / ноутбук.
