Автоматизированный лабораторный стенд «Рабочие процессы гидродинамического трансформатора» РП-ГДТ

В комплект поставки учебно-лабораторного комплекса должны входить:

1. Автоматизированный лабораторный стенд «Рабочие процессы гидродинамического трансформатора (ГДТ) наземных транспортных средств» или эквивалент - 1шт.
2. Паспорт – 1 шт.
3. Инструкция по эксплуатации – 1 шт.
4. Методические указания по проведению следующего перечня лабораторных работ:
1. Изучение конструкции и принципов функционирования динамического трансформатора (ГДТ)
2. Основные неисправности ГДТ.
3. Основные работы по техническому обслуживанию ГДТ
4. Исследование характеристик гидродинамического трансформатора (ГДТ):
- определение коэффициента трансформации ГДТ;
- определение коэффициента прозрачности ГДТ;
- определение коэффициента полезного действия ГДТ;
- построение канонической характеристики ГДТ;

Основные технические характеристики комплекса:

Электропитание изделия должно осуществляться от 3-х фазной сети напряжением 380В и частотой 50Гц.
Мощность, потребляемая изделием от сети, не более  5 кВт.
Габаритные размеры не более, мм         810х1200х600.
Масса изделия не более    400 кг.

Структура комплекса должна соответствовать следующим требованиям:
Объекты исследования комплекса –  гидродинамический трансформатор крутящего момента транспортного средства.

Комплекс должен иметь жесткую структуру. Перед выполнением лабораторных работ не должна требоваться сборка схемы. Изделие должно обеспечивать многократное проведение лабораторных работ.
Изделие должно допускать продолжительность непрерывной работы не менее  8 часов

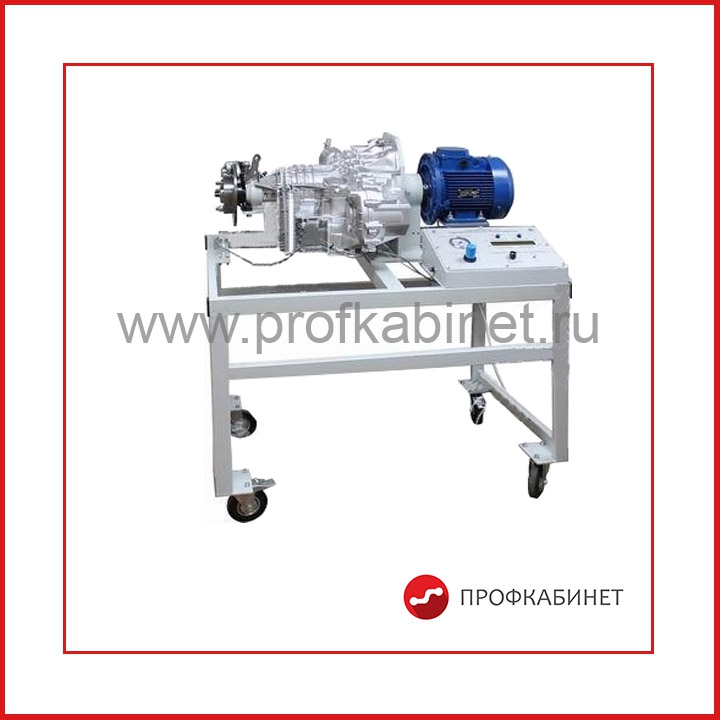

Учебно-лабораторный комплекс должен быть выполнен в виде мобильной напольной рамной конструкции, состоящей из динамического нагрузочного стенда и стойки для размещения ЭВМ.
Динамический нагрузочный стенд должен включать в себя смонтированные на мобильном основании силовой электродвигатель, связанный с гидродинамическим трансформатором, выходной вал которого соединен с гидравлическим нагружающим устройством для моделирования различных условий движения транспортного средства, а также панель управления. Нагружающее устройство должно обеспечивать имитацию различной внешней нагрузки. Управление стендом должно осуществляться с панели управления и обеспечивать плавное регулирование нагрузки.
Стенд должен быть собран на мобильной силовой раме размерами не более 810х1200х600 мм. Рама должна быть изготовлена из стального проката покрытого эмалью и снабжена колесами с фиксаторами, обеспечивающими её неподвижность при работе и мобильность при перемещении.
На динамическом стенде должны быть установлены датчики: частоты вращения приводного вала (измеряемый диапазон не менее 0 – 3500 об/мин) (1 шт.); частоты вращения выходного вала ГДТ (измеряемый диапазон не менее 0 – 3500 об/мин) (1 шт.); крутящего момента приводного вала (измеряемый диапазон не менее 0 – 30 Нм) (1 шт.); крутящего момента выходного вала ГДТ (измеряемый диапазон не менее 0 – 150 Нм) (1 шт.).
Информация, поступающая с датчиков должна обрабатываться в модуле сбора и анализа информации выполненном на базе контроллера типа GDT 1_0 с прошивкой аналогичной SARGAS 1.89 или эквивалент. Модуль должен быть размещен в панели управления стендом и иметь разъем для подключения ЭВМ.
Модуль сбора и анализа информации динамического нагрузочного стенда должен обеспечивать регистрацию следующих параметров:
– частоту вращения приводного вала;
– частоту вращения выходного вала ГДТ;
– крутящего момента приводного вала;
– крутящего момента выходного вала ГДТ.
Результаты измерения указанных выше параметров должны поступать в ЭВМ по специальному кабелю. В ЭВМ должна быть установлена программа, типа GDT PC 1_1 (или эквивалент) позволяющая на основе полученных данных строить графики зависимости указанных величин друг от друга (не менее двух) в режиме реального времени, и иметь возможность сохранения полученных графиков на жестком диске для дальнейшей обработки.
