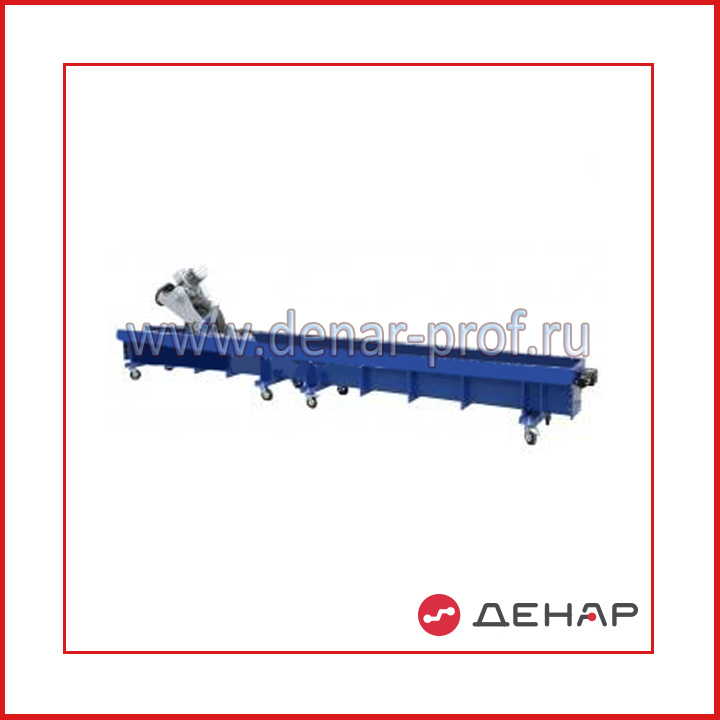

04.01.02 Автоматизированный лабораторный стенд «Качение колеса в грунтовом канале»

Назначение.
Автоматизированный лабораторный стенд предназначен для проведения комплекса теоретических, практических и лабораторных работ по изучению конструкции колесного движителя, принципов его функционирования и режимов работы, определению статических характеристик колеса в курсах «Устройство автомобильной техники», «Эксплуатация автомобильной техники», «Конструкция и расчет автомобильной техники».

Состав:

• грунтовый канал;
• несущая тележка с направляющей;
• колесо с приводом;
• тормозное устройство;
• комплект грузов;
• модуль управления и анализа информации .

Динамический нагрузочный стенд должен включать в себя грунтовый канал, несущую тележку с направляющей, колесо с приводом, комплект грузов. Привод управления колесом должен осуществляться с панели управления стендом и обеспечивать различные режимы работы колеса с плавным регулированием усилия.

Стенд должен быть собран на силовой раме. Рама должна быть изготовлена из стального проката покрытого порошковой эмалью. Для заполнения грунтового канала должен быть предусмотрен комплект сменных грунтов (суглинок, песок) объемом до 0,5 м3.
На панели управления динамическим стендом в реальном времени должна быть обеспечена возможность регистрации следующих параметров:
– частота вращения колеса;
– линейная скорость движения колеса;
– крутящий момент, подводимый к колесу;
– сила тяги колеса.
Электронная часть динамического стенда представляет собой контроллер с прошивкой типа Automatic System KD 1.0.2 или эквивалент. Информация с датчиков: усилия, положения объекта, частоты вращения и крутящих моментов должна обрабатываться управляемыми усилителями и после аналого-цифрового преобразования поступать в ЭВМ. Программное обеспечение должно предоставлять возможность сохранения мгновенных показателей и результатов испытаний колесного движителя на жесткий диск для последующей обработки. На монитор ЭВМ в режиме реального времени должны выводиться следующие параметры:
– частота вращения колеса;
– линейная скорость движения колеса;
– крутящий момент, подводимый к колесу;
– сила тяги колеса.

  Практические и лабораторные работы:

1. Изучение конструкции и принципа действия колесного движителя (КД)
2. Основные неисправности КД.  Основные работы по техническому обслуживанию КД
3. Исследование режимов качения колеса:
- определение сил и моментов, действующих на колесо в ведомом режиме;
- определение сил и моментов, действующих на колесо в ведущем режиме;
- исследование зависимости коэффициентов сопротивления качению и сцепления от нагрузки и давления воздуха при движении по различным типам опорной поверхности.

Технические характеристики :
Габаритные размеры (не более) , мм  5500 х 1500 х 800
Масса (не более), кг 500
Методическое обеспечение
Учебное пособие «Лабораторный практикум» (методика работы).
