04.02.01. Лабораторный стенд «Независимая рычажная подвеска» статика

Назначение.
Лабораторный стенд предназначен для проведения комплекса теоретических, практических и лабораторных работ по изучению конструкции независимых рычажных подвесок, принципов их функционирования и режимов работы, а также формированию первоначальных навыков по диагностированию, техническому обслуживанию и ремонту автомобиля в курсах «Устройство автомобильной техники», «Эксплуатация автомобильной техники», «Конструкция и расчет автомобильной техники».

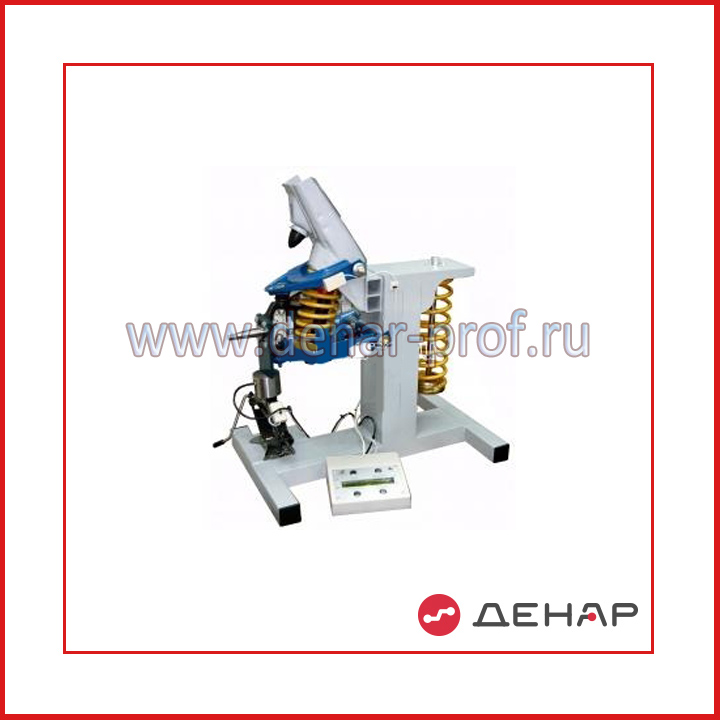

Стенд должен представлять собой рамную конструкцию, с размещенной на ней независимой рычажной подвеской (правая или левая часть рычажной передней подвески автомобиля Российского производства). На рычагах подвески закреплены датчики угла поворота.
На раме также отдельно закреплен упругий элемент (пружина), используемый в данном типе подвески, для независимого определения характеристики упругого элемента.

Рама изготовлена из стального проката с нанесенным полимерно-порошковым покрытием.
В стенде используется переносное нагружающее устройство, представляющее собой механический домкрат с датчиками усилия и перемещения.
Модуль измерения представляет собой отдельный блок с лицевой панелью. В корпусе модуля измерения располагаются контроллер и блок питания. На лицевой панели расположен ЖК дисплей и кнопки установки нулевого значения датчиков. Лицевая панель модуля измерения выполнена из алюминия. Надписи на лицевой панели выполнены с помощью фотохимической печати.
Контроллер в реальном времени обрабатывает информацию с датчиков и выдает значения усилия и перемещения нагружающего устройства, изменение углов поворота нижнего и верхнего рычагов на ЖК дисплей.

Состав:
• Статический нагрузочный стенд (независимая рычажная подвеска, нагружающее устройство и отдельно закрепленный упругий элемент подвески)
• Модуль измерения усилия и перемещения нагружающего устройства и изменения углов наклона рычагов подвески. Для определения углов поворота верхнего и нижнего рычагов подвески используются инклинометры, установленные на каждом рычаге. Аналогичный датчик, установленный на плече ромбического домкрата, используется для определения линейного перемещения (рабочего хода) домкрата путем пересчета  угловых значений в линейные. Для определения задаваемой домкратом нагрузки используется тензометрический датчик силы в помехозащищенном корпусе, установленный на верхнюю площадку домкрата. Данные от всех датчиков передаются в режиме реального времени на контроллер последующей их обработкой и выводом полученных значений на жидкокристаллический дисплей. Контроллер модели NZRP 1_1 со следующими техническими характеристиками: тип архитектуры RISC; разрядность 8-бит; тактовая частота до 16МГц; размер области программы, не менее 8 Кбайт; размер ОЗУ, не менее 512 Байт; размер EEPROM: , не менее 512 Байт; , не менее 8-аналоговых входов, , не менее 4-аналоговых выхода; , не менее 24-дискретных входа/выхода; поддержка интерфейсов: USB, RS-232, RS-485, SPI, I2C с напряжением от 0 до 10В, от 4 до 20мА; поддержка датчиков: тензометрического сопротивления, термосопротивления, термопары, цифровые микрометры и штангельциркули, индукционные датчики, оптопары с открытым оптическим каналом; периферия, не менее 8-битное ЦАП, не менее 10-битное АЦП, не менее 8/16-разрядная ШИМ, не менее 8-/16-разрядный счетчик-таймер, аналоговый компаратор, оптически развязанные выходы типа открытый коллектор, токовые ключи; напряжение питания от 9 до 17 В.

Практические и лабораторные работы:

1. Изучение конструкции и принципа действия независимой рычажной подвески
2. Основные неисправности независимой рычажной подвески.
3. Основные работы по техническому обслуживанию независимой рычажной подвески
4. Исследование рабочего процесса независимой рычажной подвески:
- исследование кинематики независимой подвески;
- исследование упругой характеристики подвески
- исследование характеристики упругого элемента подвески

Технические характеристики :

Электропитание стенда:
- напряжение питания стенда, В 220
- род тока, частота, Гц переменный, 50
- потребляемая мощность, не более, кВт  0,2
Габаритные размеры, мм 800 х 500 х 800
Масса, кг 60
Методическое обеспечение
Учебное пособие «Лабораторный практикум» (методика работы)
