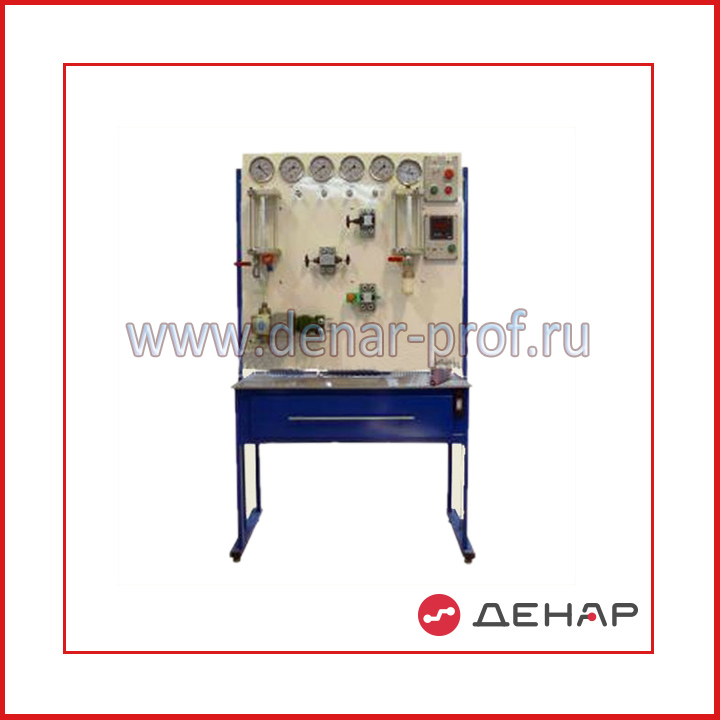

Типовой комплект учебного оборудования "Гидроприводы и гидромашины" (СГУ-СТ-08-6ЛР-02)

Типовой комплект учебного оборудования "Гидроприводы и гидромашины" (СГУ-СТ-08-6ЛР-02)

Типовой комплект учебного оборудования предназначен для проведения 6 лабораторных занятий по курсам "Основы гидропривода"; "Элементы гидропривода"; "Гидропривод и гидроавтоматика"; "Объемные гидроприводы"; "Объемные гидромашины" и т.д. группой 2–3 человека.

В комплект входит:

– учебный лабораторный стенд;
– учебное пособие по проведению лабораторных работ.

Состав учебного стенда:

– рамная несущая конструкция с установленными на ней насосной станцией, выдвижным ящиком для хранения рукавов высокого давления и панелью. Крышка бака насосной станции одновременно выполняет роль рабочего стола при сборке гидравлических схем и поддона для временного размещения съемных элементов.
– закрепленные на панели электронные блоки управления,
– мерная и дополнительная емкости;
– исследуемые элементы: гидрораспределитель; гидромотор соединенный с дополнительным насосом-нагружателем;
– предохранительный клапан; сдвоенный дроссель с обратными клапанами;
– набор тройников  и крестовин  с быстроразъемными соединениями и набор рукавов высокого давления с быстроразъемными соединениями для сборки схем.

Перечень лабораторных работ:

1. экспериментальное исследование кавитационных и рабочих характеристик шестеренного насоса при различных частотах вращения вала насоса;
2. экспериментальное исследование характеристик предохранительного клапана;
3. экспериментальное исследование характеристик основного насосного агрегата стенда - предохранительный клапан;
4. экспериментальное исследование характеристик дросселя;
5. экспериментальное определение и исследование энергетических и механических характеристик нерегулируемого гидропривода вращательного действия;
6. экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного регулирования вращательного движения с установкой дросселя:
  – последовательная установка дросселя  в линии слива;
  – последовательная установка дросселя  в линии нагнетания;
  – параллельное дроссельное регулирование.
