Типовой комплект учебного оборудования "Гидроприводы и гидромашины" (СГУ-СТ-08-9ЛР-01)

Типовой комплект учебного оборудования "Гидроприводы и гидромашины" (СГУ-СТ-08-9ЛР-01)

Типовой комплект  предназначен для проведения 9 лабораторных занятий по курсам "Основы гидропривода"; "Элементы гидропривода"; "Гидропривод и гидроавтоматика"; "Объемные гидроприводы"; "Объемные гидромашины" и т.д. группой 2–3 человека.

В комплект входит:

– учебный лабораторный стенд,
– учебное пособие по проведению лабораторных работ.
Состав учебного стенда:

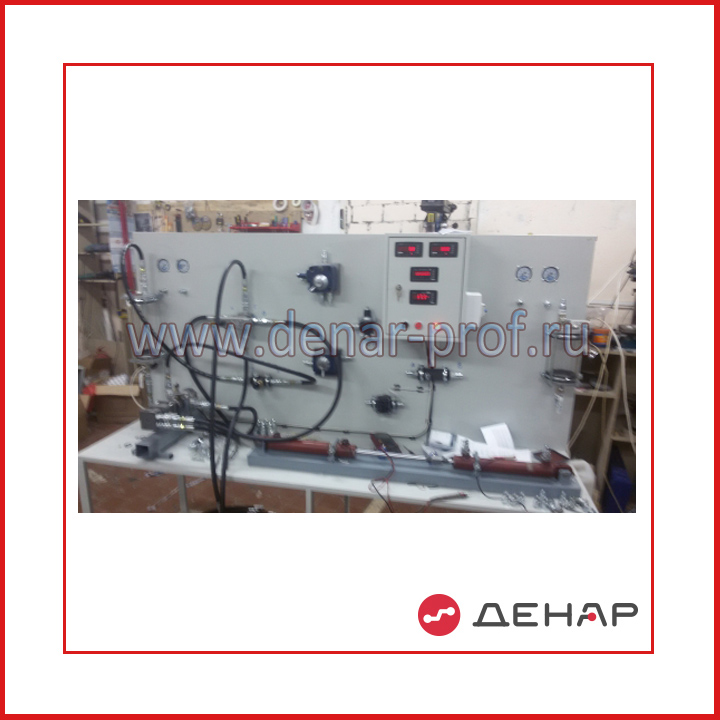

–  рамная несущая конструкция с установленными на ней насосной станцией, выдвижным ящиком для хранения рукавов высокого давления и панелью. Крышка бака насосной станции одновременно выполняет роль рабочего стола при сборке гидравлических схем и поддона для временного размещения съемных элементов;
– закрепленные на панели электронные блоки управления, мерная и пополнительная емкости и исследуемые элементы: гидрораспределитель; два гидроцилиндра; гидромотор соединенный с дополнительным насосом-нагружателем предохранительный клапан; сдвоенный дроссель с обратными клапанами;
– набор тройников  и крестовин  с быстроразъемными соединениями и набором рукавов высокого давления с быстроразъемными соединениями для сборки схем.

Перечень лабораторных работ:
1 – экспериментальное исследование кавитационных и рабочих характеристик шестеренного насоса при различных частотах вращения вала насоса;
2 – экспериментальное исследование характеристик предохранительного клапана;
3 – экспериментальное исследование характеристик основного насосного агрегата стенда;
4 – исследование гидравлических  характеристик трубопровода;
5 – экспериментальное исследование характеристик дросселя;
6 – экспериментальное определение и исследование энергетических и механических характеристик нерегулируемого гидропривода возвратно-поступательного действия;
7 – экспериментальное определение и исследование энергетических и механических характеристик нерегулируемого гидропривода вращательного действия;
8  – экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного регулирования вращательного движения с установкой дросселя:
– последовательная установка дросселя  в линии слива;
– последовательная установка дросселя  в линии нагнетания;
– параллельное дроссельное регулирование;
9  – экспериментальное определение и исследование энергетических и механических характеристик гидропривода дроссельного регулирования возвратно-поступательного движения с установкой дросселя:
– последовательная установка дросселя  в линии слива;
– последовательная установка дросселя  в линии нагнетания;
– параллельное дроссельное регулирование.
