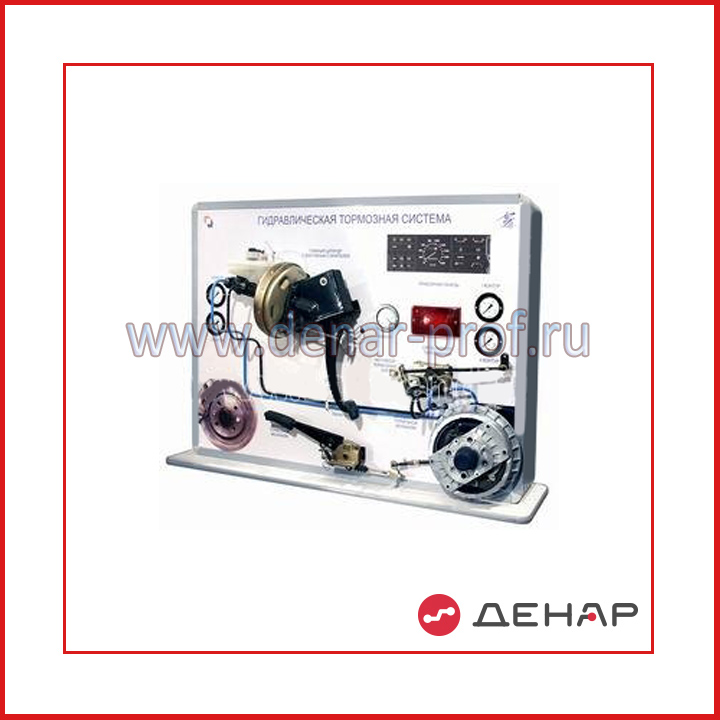

Лабораторный стенд «Гидравлическая тормозная система автомобиля — III»

Назначение.
Лабораторный стенд предназначен для проведения комплекса теоретических, практических и лабораторных работ по изучению конструкции деталей и узлов, принципов и физических процессов, режимов и основных характеристик гидравлической тормозной системы автомобиля ВАЗ в курсах «Устройство автомобильной техники», «Эксплуатация автомобильной техники», «Конструкция и расчет автомобильной техники».

Состав:
Действующая модель с узлами системы, с возможностью введения неисправностей, передний и задний тормозной механизм, контрольно-измерительная аппаратура, учебно-методическое обеспечение, компрессор малошумный 8 атм (не более 68 Дб).

Практические и лабораторные работы:

1. Изучение конструкции и принципа действия тормозного управления с гидравлическим приводом

2. Основные неисправности тормозного управления с гидравлическим приводом.

3. Основные работы по диагностированию и техническому обслуживанию тормозного управления:
• Проверка трубопроводов и соединений
• Проверка работоспособности вакуумного усилителя
• Регулировка свободного хода педали тормоза
• Регулировка стояночной тормозной системы
• Проверка работоспособности регулятора тормозных сил
• Удаление воздуха из гидропривода
• Замена тормозной жидкости
• Замена тормозных колодок переднего тормозного механизма
• Замена тормозных колодок заднего тормозного механизма

4. Исследование рабочих процессов приборов тормозного привода:
• Определение статической характеристики вакуумного усилителя
• Определение статической характеристики регулятора тормозных сил
• Определение зависимости тормозного момента от давления в системе (для расширенной комплектации)

Технические характеристики:

Рабочая жидкость: пищевая, вязкость 900...1500 мм2/с, объем 0,35 л Давление в гидроприводе: номинальное 4...6 МПа, максимальное 10...12 МПа Давление вакуумного усилителя — не менее 0,04 МПа Давление в пневматической системе — не более 0,5 МПа Усилие на педали — 147...490 Н Свободный ход педали — 3...5 мм Полный ход педали — не более 150 мм Свободный ход рычага СТС — 3...4 щелчка Питание: постоянный ток, номинальное напряжение 12 В Потребляемая мощность — не более 180 Вт
Габаритные размеры, вес
1200х350х810 мм, 40 кг.
