Лабораторный стенд "Рулевое управление с гидроусилителем"

Лабораторный стенд должен быть предназначен для проведения практических занятий по изучению конструкции, принципов работы и методов испытаний рулевого управления легкового автомобиля марки ВАЗ 2110 с гидроусилителем.

В комплект поставки должны входить методические указания по изучению следующего перечня вопросов:
– Общее устройство рулевого управления переднеприводного автомобиля ВАЗ;
– Общее устройство гидроусилителя;
– Основные неисправности рулевого управления;
– Основные неисправности гидроусилителя;
– Проверка и регулировка рулевого управления;
– Проверка работоспособности гидроусилителя;

Стенд должен обеспечивать демонстрацию изменения сопротивления управляемых колес повороту (значение сопротивления должно задаваться уменьшением коэффициента сцепления колес с опорой, на которой они установлены посредствам гидравлического нагружающего устройства)

.
Требования к конструкции и устройству стенда:

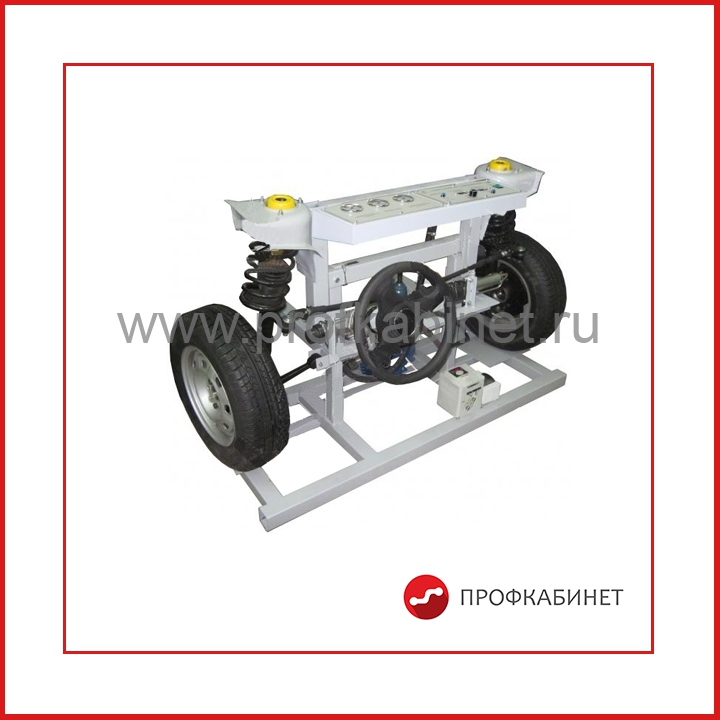

– Стенд должен быть выполнен в виде напольной конструкции, представляющей совокупность элементов кузова, передней подвески, ходовой части и рулевого управления с гидроусилителем автомобиля марки ВАЗ, смонтированную на металлической раме. На раме стенда должны быть закреплены и взаимно функционировать в реальном времени компоненты стенда описанные в предыдущем предложении и отражающие реальную работу рулевого управления с гидроусилителем автомобиля марки ВАЗ. Стенд должен включать оригинальные детали и узлы рулевого управления и передней подвески автомобилей марки ВАЗ используемые при конвейерной сборке, а так же при обслуживании автомобилей указанной марки на СТО.
– На раме должна быть смонтирована панель управления стендом и контроля исследуемых показателей содержащая электронное устройство для анализа и обработки информации. На элементе конструкции, передающем усилие нагрузки на оси управляемых колес, должны быть смонтированы тензометрические датчики, позволяющие регистрировать величину данного усилия в реальном времени. Условные обозначения основных измеряемых параметров отображаемых на панели управления должны быть выполнены путем фотомеханической печати на анодированном листовом алюминии.
– Информация с датчиков должна обрабатываться управляемыми усилителями и выводиться на панель управления стенда, оснащенную цифровым табло. На панели управления стенда в режиме реального времени должны отображаться следующие параметры: давление жидкости контуре регулирования усилия ГУР; нагрузка на управляемые колеса; давление жидкости в линии нагнетания насоса; частота вращения коленчатого вала ДВС.
– При изготовлении стенда должны быть использованы новые узлы, детали и материалы.
– Силовая рама должна быть изготовлена из стального проката с полимерно-порошковым покрытием.
– Привод насоса ГУР должен осуществляться при помощи электродвигателя управляемого частотным преобразователем.

Технические характеристики:

1. Максимальная потребляемая мощность, не более, кВт 3
2. Суммарная нагрузка на оси управляемых колес, не более, Н 6000
3. Напряжение питания, В 220
4. Род тока, частота, Гц Переменный ток, 50
5. Датчик усилия  На базе тензорезистора KFG- 30-120-C1-11 или эквивалент
6. Габариты стенда, не более, мм 1600х1400х1600
7. Вес, не более, кг  180
