Лабораторный стенд по физике Ф-01(02) ЭиМ Электричество и магнетизм

Лабораторный комплекс Ф-01 ЭиМ «Электричество и магнетизм» работает от однофазной электрической сети напряжением 220 В, частотой 50 Гц.

Функциональное назначение комплекса: выполнение лабораторного практикума дисциплины физика по разделу "Электричество и магнетизм".

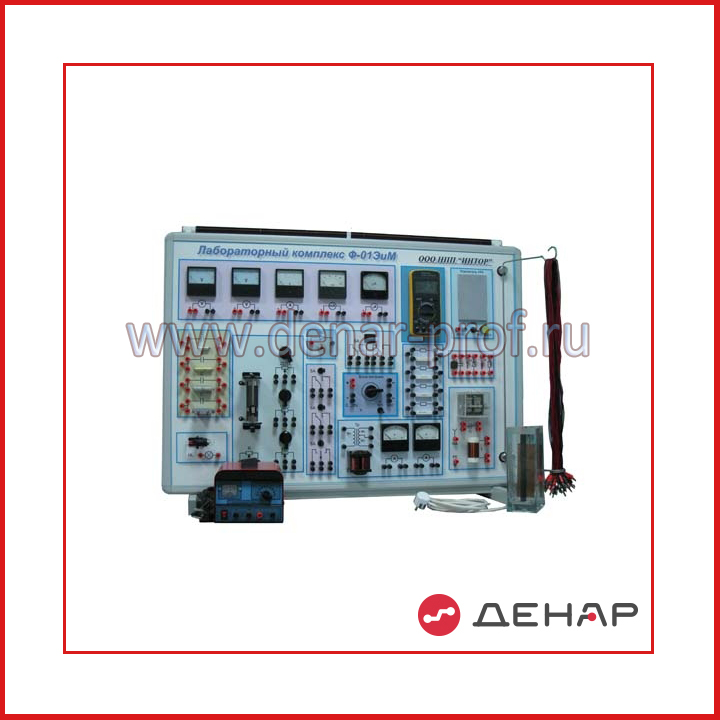

Настольный автономный лабораторный стенд: выполнен из двух зеркальных панелей (Ф-01) на каждой из которых смонтированы:

-  блок контрольно-измерительных приборов (стрелочные - амперметры, вольтметры, миллиамперметр; микроамперметр; цифровой мультиметр);

- рабочие модули (набор конденсаторов разной емкости; набор резисторов разных сопротивлений; набор реостатов, включающий ползунковый тип и потенциометры; исследуемый полупроводниковый диод; модуль детекторного приемника; модуль колебательного контура; внешняя приемная антенна; модуль-трансформатор);

- многофункциональный блок питания исследуемых схем, обеспечивающий возможность использования различных режимов напряжений постоянного и переменного тока и имеющий встроенную защиту от короткого замыкания;

- функциональный блок усилителя мощности НЧ;

- функциональный блок переключателей;

- комплект коммутационных проводов.

В комплект поставки Ф-01 ЭиМ входят также:

- блок питания, позволяющий обеспечить ступенчатое регулирование напряжение переменного и постоянного тока 0 до 30 В;

- демонстрационную электрическую машину «двигатель-генератор»

- конструктивный модуль для проведения опытов по определению электрохимического эквивалента меди.

Ф-02 ЭиМ –односторонний настольный вариант

Технические характеристики:

Встроенный многофункциональный блок питания лабораторного стенда обеспечивает безопасное питание: исследуемых электрических схем цепей (постоянного и переменного тока) – напряжением 24 В.

Номинальная мощность, потребляемая лабораторным стендом от сети, не более 300 Вт.

Габаритные размеры лабораторного стенда не более 1100х180х800 мм.

Масса одного лабораторного комплекса не более 45кг.

Лабораторный стенд будет обеспечивать продолжительность непрерывной работы не менее 8 часов.

Лабораторный стенд обеспечивает эксплуатацию в закрытых отапливаемых помещениях при температуре окружающего воздуха от +10°до +35°С., относительной влажности воздуха 80% при температуре 25°С.

Обеспечивая многократное проведение лабораторных работ по курсу физика раздел "Электричество и магнетизм", лабораторный комплекс позволяет выполнять 10 лабораторных работ:

1.    Определение емкости конденсатора.

2.    Определение ЭДС и внутреннего сопротивления источника тока.

3.    Определение удельного сопротивления проводника.

4.    Проверка законов последовательного и параллельного соединения проводников.

5.    Исследование зависимости мощности от напряжения.

6.    Изучение вольтамперной характеристики полупроводникового диода.

7.    Изучение устройства и работы трансформатора.

8.    Сборка и настройка простейшего радиоприемника.

9.    Изучение явления электромагнитной индукции (выполнение работы возможно на Ф-01)

10. Определение электрохимического эквивалента меди (выполнение работы возможно на Ф-01).
