Электротехнические измерения "ЭИ-02"

Принцип работы стенда основан на использовании различных схем измерения в электрических цепях тока. Измерения осуществляются с помощью большого набора цифровых и стрелочных приборов, вынесенных на лицевую панель стенда и графического изображения электрических схем, отображенных на ней, которые коммутируются внутри стенда.

     Для выполнения демонстрационных работ и проведения лабораторных практикумов представлена функциональная возможность задавать различные режимы работы, такие как:

-расширение пределов амперметра с возможностью сравнения результатов измерения по электронным и электромеханическим приборам;

-расширение пределов вольтметра с возможностью сравнения результатов измерения по электронным и электромеханическим приборам;

-исследование работы измерительных трансформаторов с возможностью сравнения результатов измерения по электронным и электромеханическим приборам;

-исследование мощности в трехфазных цепях, прямым или косвенным методом с использованием возможности измерения угла COS ? и сравнения результатов измерения по электронным и электромеханическим приборам;

-исследования мощности в цепях постоянного тока косвенным методом и сравнения результатов измерения  по электронным и электромеханическим приборам;

-поверка однофазного электросчетчика;

-возможность выбора разных нагрузок для изучаемых параметров различных схем.

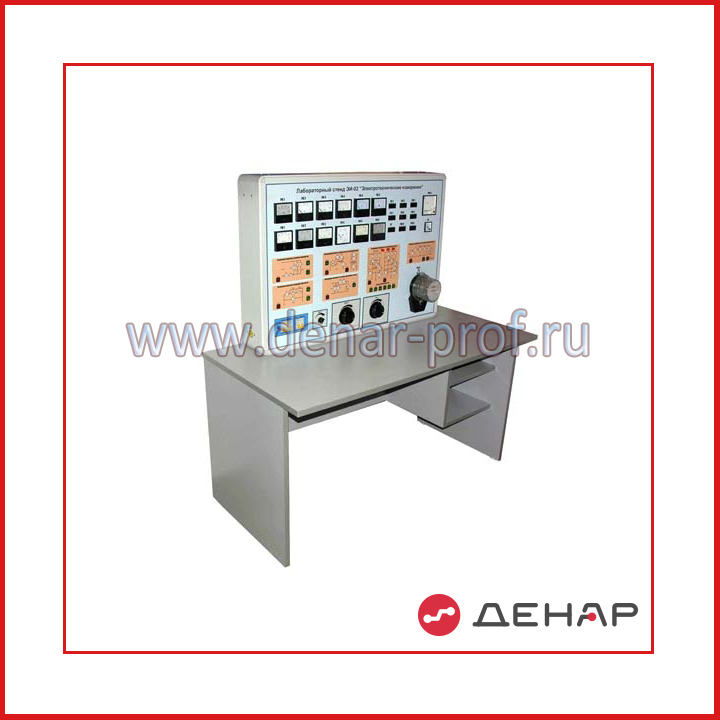

Стенд «Электротехнические измерения ЭИ-02» включает: настольный моноблочный каркас, выполненный из легкого алюминиевого профиля; функциональную панель, на которой изображены исследуемые электрические схемы; органы управления и индикации; панели с кнопками для изменения режимов работы стенда.

Технические характеристики:

1. Лабораторная стенд «Электротехнические измерения ЭИ-02» работает от трехфазной электрической сети напряжением 380 В, частотой 50 Гц.

2. Номинальная мощность, потребляемая лабораторным стендом от сети, не более 2 КВт.

3. Габаритные размеры лабораторного стенда не более 1400*800*1600 мм.

4. Масса одной лабораторного стенда не более 70 кг.

5. Лабораторный стенд обеспечивает продолжительность непрерывной работы не менее 8 часов.

6. Лабораторный стенд обеспечивает эксплуатацию в закрытых отапливаемых помещениях при температуре окружающего воздуха от +12 ⁰С до +40 ⁰С, относительной влажности воздуха 80? при температуре 30°С
