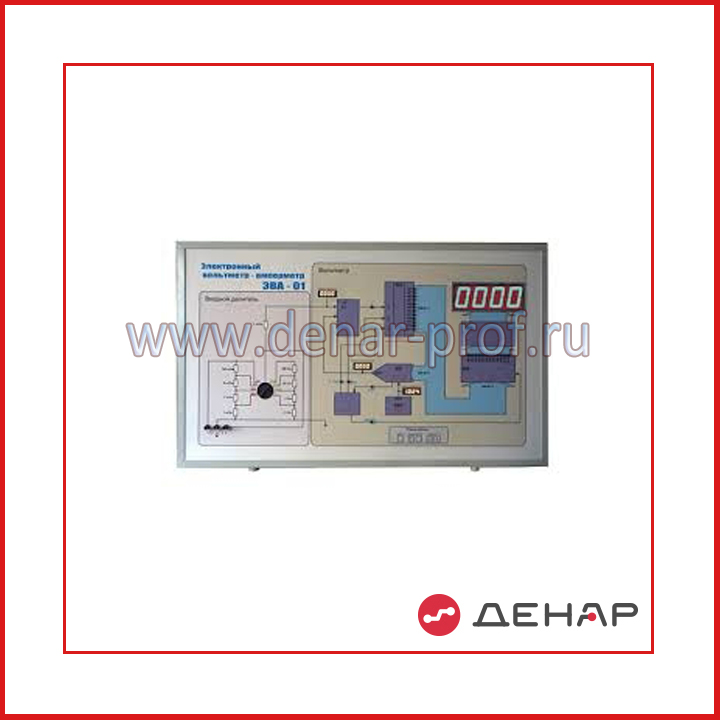

Электронный вольтметр-амперметр ЭВА-01

Устройство рабочего модуля стенда включает следующие основные элементы:

- входной делитель;

- структурная схема электронного вольтметра;

- панели с кнопками для изменения режимов работы стенда;

- графическое изображение модуля входного делителя, включающего входные клеммы, переключатель пределов измерения и электрическую схему делителя напряжения и тока;

- структурную схема цифрового вольтметра и индикаторы, отображающие состояние его компонентов.

Принцип работы стенда основан на работе АЦП последовательного приближения. Микроконтроллер стенда имитирует работу и отображает на светодиодных индикаторах состояние АЦП на каждом этапе измерения.

Для выполнения демонстрационных работ и проведения лабораторных практикумов представлена функциональная возможность задавать различные режимы работы:

- непрерывный режим, ничем не отличается от работы обычного вольтметра амперметра, при этом дополнительно указывая напряжения на входе АЦП;

- непрерывно циклический режим - это демонстрационный режим работы АЦП последовательного приближения, при котором отображается ход выполнения преобразования регистра последовательного приближения, работу компаратора, цифро-аналогового преобразователя, регистра промежуточного хранения (регистр защелка);

- шаговый режим – режим, позволяющий в процессе обучения пошагово демонстрировать процесс преобразования входного аналогового сигнала в цифровой.

Технические характеристики стенда:

Электропитание:

- от сети переменного тока: Напряжение 220 В; Частота 50 Гц;

            - допустимое входное  напряжение: 1000 В;

            - допустимый  входной ток: 2 А;

Габаритные размеры не более, мм                 1400*800*1600.
