ПК-01 Персональный компьютер, ПК-02 Диагностика персонального компьютера

Лабораторный стенд ПК-01 «Персональный компьютер» предназначен для использования в учебном процессе при проведении лабораторного практикума и практических занятий по предметам: компьютерные системы, схемотехника ЭВМ, элементы вычислительных машин, новые информационные технологии и тп.

Функциональные возможности Лабораторного стенда ПК-01 «Персональный компьютер»:

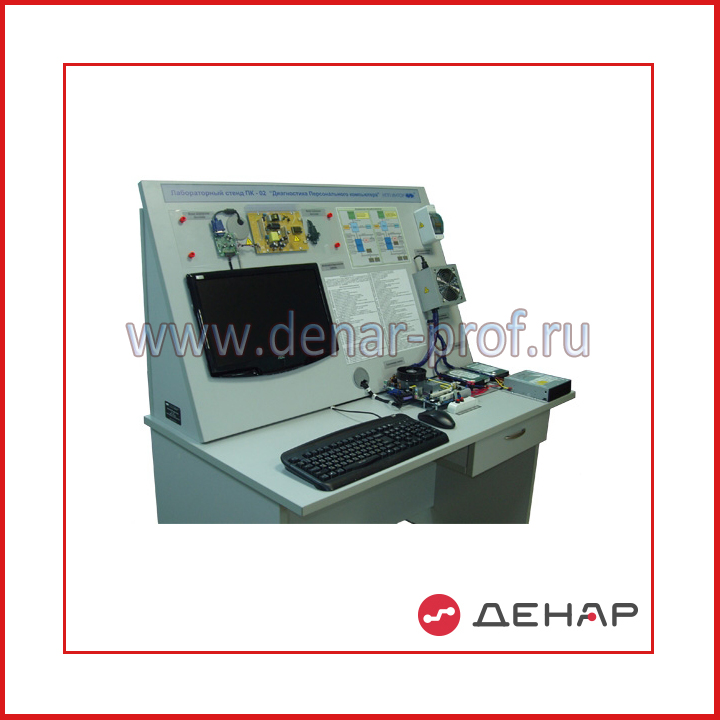

Стенд выполнен в качестве рабочего стола, на котором закреплены базовые блоки персонального компьютера: системная плата, центральный процессор, блок графического вывода информации, оперативное запоминающее устройство, плата диагностики основных систем персонального компьютера, внешние запоминающие устройства (HDD, CD-DVDRW); ЖК-монитор, включающий: контроллер управления ЖК-панелью, блок управления динамической подсветки ж/к панели, блок питания, клавиатура, мышь. Дополнительно в комплектацию стенда включено лицензионное программное обеспечение (Windows XP), программы тестирования ПК, комплект неисправных модулей системного блока ПК;

Оборудование, смонтированное на стенде, позволяет студентам исследовать параметры и особенности взаимодействия основных элементов компьютера.

Конструктивное устройство стенда позволяет в процессе лабораторного практикума получить доступ к основным блокам и системам стенда, обеспечивая при этом возможность проведения диагностических мероприятий, моделирования неисправностей и их устранения.

Стенд мобилен и может размещаться в учебных аудиториях общего назначения. Безопасность стенда обеспеченна профессиональным монтажом и низким напряжением цепей управления.

Лабораторный стенд позволяет выполнить 6 лабораторных работ:

1. Определение неисправности блока питания.
2. Определение неисправности видеокарты.
3. Определение неисправности видеоконтроллера.
4. Определение неисправности накопителя на жестких магнитных дисках.
5. Определение неисправности модуля оперативного запоминающего устройства.
6. Определение неисправности центрального процессора.

Использование Лабораторного стенда ПК-01 «Персональный компьютер» в учебном процессе способствует приобретению навыков по тестированию, выявлению и устранению неисправностей системного блока ПК и жидкокристаллического монитора.

Технические характеристики:

1. Лабораторный стенд ПК-01(02) работает от электрической сети напряжением 220 В, частотой 50 Гц.

2. Номинальная мощность, потребляемая лабораторным стендом от сети, не более 700 Вт.

3. Габаритные размеры Лабораторного стенда не более 1200*1540*700 мм.

4 Лабораторный стенд ПК-01 будет обеспечивать продолжительность непрерывной работы не менее 12 часов.

5. Лабораторный стенд ПК-01обеспечивает эксплуатацию в закрытых отапливаемых помещениях при температуре окружающего воздуха от +10°до +35°С., относительной влажности воздуха 80% при температуре 25°С.
