ИШД Исследование характеристик шагового электродвигателя ШД

ИШД Исследование характеристик шагового электродвигателя ШД

Стенд предназначен для изучения следующих дисциплин:

автоматизированный электропривод;
электрические машины;
электротехника;
дискретная автоматика;

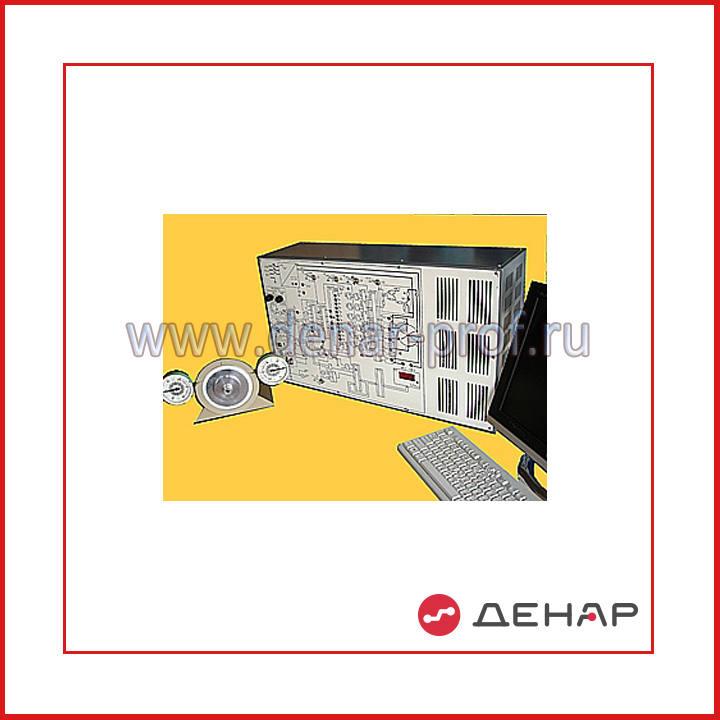

Стенд выполнен на самой современной элементной базе и состоит из блока управления и нагрузочного устройства с шаговым двигателем (ШД).

Нагружение вала ШД осуществляется за счет сил трения, создаваемых натяжением лески на тормозном диске.Тормозной момент регулируется плавно, не завися от скорости вращения ШД, и контролируется с помощью двух динамометров.

Блок управления обеспечивает:

установку режимов единичной и непрерывной обработки шага;
плавную регулировку частоты отработки шага во всем рабочем диапазоне;
реверс направления вращения;
контроль с помощью четырехразрядного индикатора числа отработаннных импульсов или шаговой частоты;
выбор способа управления - от внешней ЭВМ или автономно;
дробление шага отработки до 200 раз.

На верхнюю панель блока управления нанесена принципиальная электрическая схема, в контрольных точках которой установлены гнезда для изучения работы системы управления (СУ).

СУ изготовлена на базе микропроцессорных сборок. Техническая часть отражает самые последние тенденции в развитии шаговых электроприводое. Так, в шаговом режиме единичный угол отработки составляет 1,8 градуса, но при использованиии микрошагового режима он может дробиться до 200 раз и в этом случае составять 0,009 градуса! Это поразительный шаг в развитии точных электроприводов, открывающий новый горизонты в области высокоточных систем управления.

Необходимо подчеркнуть, что по своей сущности шаговый электропривод наиболее совместим с цифровыми системами управления.

В контрольных точках по осциллограммам можно проследить логику работы СУ, например, в режиме отработки единичных сигналов, что позволяет физически осмыслить работу как отдельных интегральных элементов СУ, так и всей системы в целом.

Контроль угла отработки ШД осуществляется с помощью нониусного диска.

На данном стенде можно ставить работы как по логическому синтезу схемы управления ШД, так и по определению предельных динамических характеристик приемистости ШД.

Методические указания по проведению лабораторной работы поставляются в виде твердой копии.

По дополнительной заявке заказчика стенд комплектуется кабелем связи для подключения к ЭВМ типа IBM PC для изучения основ цифрового управления шаговыми приводами (при этом программным путем задаются требуемые циклограммы работы, количества шагов, интенсивности разгона-торможения и схемы коммутации обмоток - любой, симметричной или несимметричной).

Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по электронике и микроэлектронике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта 360900 руб. Актуальные цены уточняйте у менеджеров.
