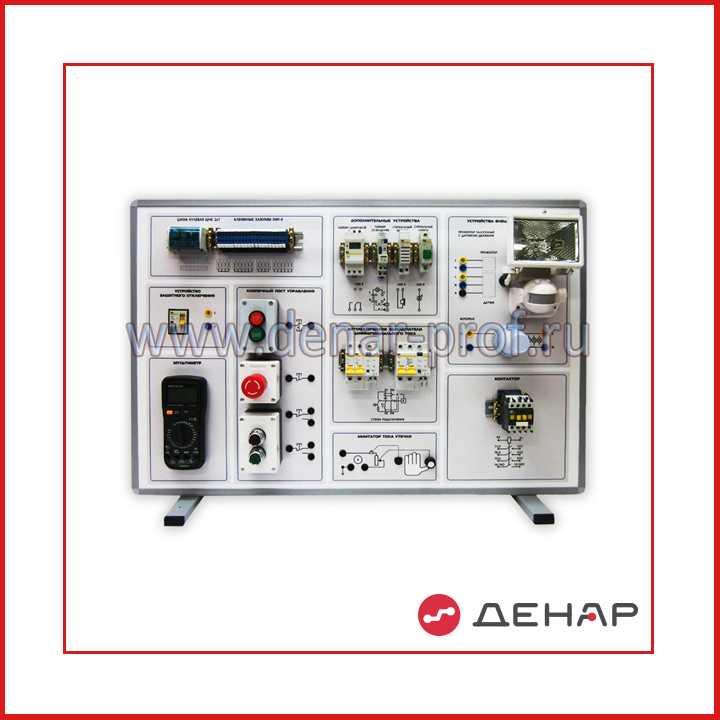

Комплект учебно-лабораторного оборудования "Элементы автоматики" ЭА-СР-3

На рабочей панели стенда расположены:

Источник питания 220 В.
Устройство защитного отключения (ток течки 30мА) – Дифференциальный автомат ВД1-63
Автоматический выключатель  2п 6А.
Автоматический выключатель 2п 3А.
Сумеречный выключатель
Таймер электронный
Таймер освещения
Прожектор галогенный
Лампы сигнальные ЛС-47 (2 шт.)
Датчик движения
Звонок ЗД-47
Контактор
Кнопочный пост управления
Клеммные колодки

Состав учебно-лабораторного комплекса:

Усиленный цельнометаллический каркас на металлических подстольях с колесными опорами с функцией фиксации;

Стол. Поверхность стола выполнена из монолитной композитной панели из шумоизоляционного материала;

Планшетный моноблок:

Предусматривает:

прохождение тестовых заданий за ограниченное время;

распечатка результатов тестирования;

хранение библиотеки учебной литературы;

просмотр перечня лабораторных работ в электронном виде;

просмотр списка неисправностей при проведении лабораторных работ.

Характеристики:

17" TFT сенсорный дисплей;

Соотношение сторон: 4:3;

Сенсорный экран: ПАВ;

Размеры дисплея: 367 х 297 х 50 мм.;

Разрешение: 1024х768 @ 60Hz;

Шаг точки: 0.297х0.297;

Температура работы: 0С - +40С;

Питание: АС85-265V, 47-63Hz;

Мощность: 50W максимально;

Интерфейс сенсорного стекла: RS232 и USB;

Память: 8 Гб;

Параметры: Foxconn Atom D525 DDR2.

Сенсорный беспроводной пульт дистанционного управления:

Предусматривает:

Подачу питания на стенд после проверки преподавателем правильности собранной схемы и знаний техники безопасности, при этом стенд без пульта запустить нельзя;

Вывод результатов тестирования на печать после выполнения заданий;

Выбор режима работы стенда.

Характеристики:

Размер сенсорного пульта управления: 190х65х20 мм.;

Тип питания: 2ААА;

Управление: сенсорное.

Отсек для хранения сенсорного беспроводного пульта дистанционного управления;

Функция "Просмотр видео" - просмотр учебного видеофильма с подробным описанием эксплуатации лабораторного оборудования в высоком качестве Full HD;

Мультимедийный динамик с функцией регулировку громкости;

Вывеска с названием стенда представляет собой электрифицированную панель с светодиодной подсветкой и устанавливается на передней стенке стенда (лабораторного стола). Питание на панель подается совместно с питанием на стенд, одновременно служит индикацией готовности стенда к работе;

Индивидуальные наушники для прослушивания инструкции выполнения лабораторных работ;

Люминесцентная лампа дневного света с подвижной опорой;

Маркерный Стенд-уголок "Техника безопасности при работе с учебно-лабораторным оборудованием":

Характеристики:

Размер: 1200х1000 мм.;

Карманы: А4 – 2 шт., оргстекло 1 мм.;

Основа: поливинилхлорид 6 мм., оцинкованный лист 0,5 мм.;

Профиль: П-образный алюминиевый обкладочный профиль толщиной 1 мм., шириной 4 мм.;

Способ резки: лазерная;

Покраска: порошковая;

Печать: полноцветная печать 1440 dpi с антибликовым покрытием и переменным размером капли (минимальный размер - 6 пиколитров).

Доска панорамная магнитно-маркерная "Основные элементы и схемы по дисциплине электрические цепи и основы электроники" + комплект тематических магнитов "Основные элементы электрических цепей". Стенд позволяет ознакомиться с набором основных элементов электрических цепей, а также разрабатывать и собирать электрические схемы, состоящие из этих элементов. Все элементы выполнены в виде тематических магнитов, которые можно закрепить на магнитно-маркерной доске. Номиналы и значения электрических элементов и электрические соединения рисуются на доске с помощью маркеров:

Характеристики стенда:

Размер: 3500х1000 мм.;

Основа: поливинилхлорид 6 мм., оцинкованный лист 0,5 мм.;

Профиль: П-образный алюминиевый обкладочный профиль толщиной 1 мм., шириной 4 мм.;

Способ резки: лазерная;

Покраска: порошковая;

Печать: полноцветная печать 1440 dpi с антибликовым покрытием и переменным размером капли (минимальный размер - 6 пиколитров).

Характеристики магнитов:

Основа: поливинилхлорид 3 мм.;

Способ резки: лазерная;

Количество магнитов: 110 шт.;

Полноцветная печать 1440 dpi с антибликовым покрытием и переменным размером капли (минимальный размер - 6 пиколитров).

Стенд – лента "Выдающиеся деятели науки и техники":

Характеристики:

Размер: 1000х300 мм.;

Основа: поливинилхлорид 3 мм.;

Профиль: П-образный обкладочный профиль толщиной 1 мм., шириной 4 мм.;

Способ резки: лазерная;

Покраска: порошковая;

Печать: полноцветная печать 1440 dpi с антибликовым покрытием и переменным размером капли (минимальный размер - 6 пиколитров).

Лабораторный стул.

Для удобства применения и обучения, учебно-лабораторное оборудование интегрировано в  учебно-лабораторном комплексе.
