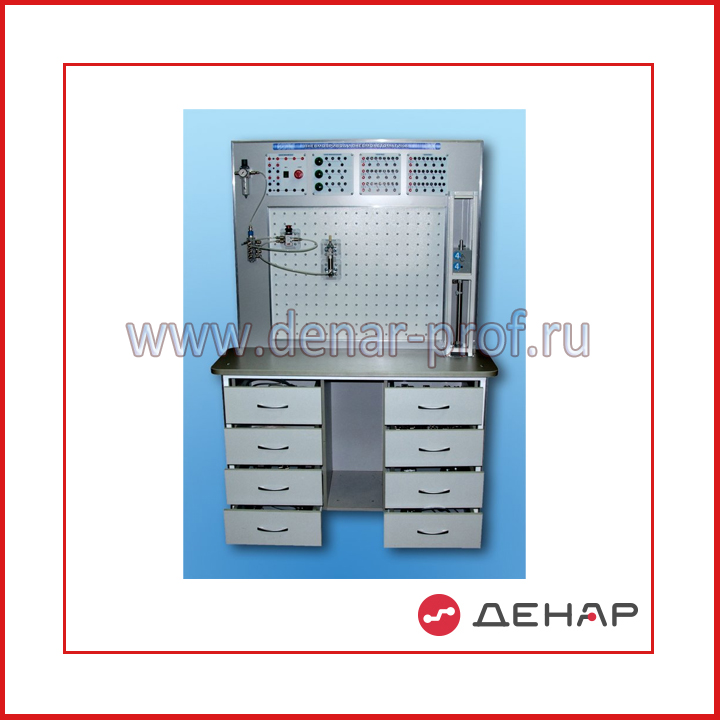

Типовой комплект учебного оборудования «Пневмопривод и пневмоавтоматика»

Типовой комплект учебного оборудования «Пневмопривод и пневмоавтоматика»

Цель

Типовой комплект учебного оборудования «Пневмопривод и пневмоавтоматика» предназначен для проведения лабораторных работ по дисциплинам: «Гидравлические и пневматические системы» и «Гидравлические и пневматические системы автомобилей и гаражного оборудования» в помещениях при температурах от 0 до 35 ⁰С.

Комплектация

Рабочее место (на 2-3 чел.) с монтажной плитой - 1 шт.
Тумба с ящиками для хранения пневмоаппаратуры - 2 шт.
Фильтр-регулятор давления с манометром - 1 шт.
Коллектор - 1 шт.
Пневматические запирающие шаровые краны - 2 шт.
Пневмоцилиндр одностороннего действия с пружинным возвратом с датчиком положения штока (ø25, L=50) - 1 шт.
Пневмоцилиндр двустороннего действия с магнитным кольцом на поршне с тормозным демпфером в конце и начале хода с датчиками положения штока (ø25, L=150) - 1 шт.
Пневмоцилиндр двустороннего действия с магнитным кольцом на поршне с тормозным демпфером в конце и начале хода с датчиком положения штока (ø25, L=250) - 1 шт.
Устройство нагружения пневмоцилиндра - 1 шт.
Дроссель с обратным клапаном - 2 шт.
Элемент «И» - 3 шт.
Элемент «ИЛИ» - 3 шт.
Клапан быстрого выхлопа - 1
Распределитель 3/2 с роликовым толкателем нормально закрытого типа - 4 шт.
Пневматическая кнопка 3/2 нормально закрытого типа - 3 шт.
Распределитель с пневматическим управлением 3/2 с пружинным возвратом в исходное положение - 1 шт.
Распределитель с пневматическим управлением 5/2 с пружинным возвратом - 1 шт.
Распределитель 5/2 с двусторонним пневматическим управлением (бистабильный) - 2 шт.
Распределитель с электромагнитным управлением 3/2 с пружинным возвратом в исходное положение - 1 шт.
Распределитель с электромагнитным управлением 5/2 с пружинным возвратом - 1 шт.
Распределитель 5/2 с двусторонним электромагнитным управлением (бистабильный) - 1 шт.
Датчик положения штока пневмоцилиндра - 4 шт.
Манометр - 3 шт.
Электрический релейный блок с количеством реле 3 шт., напряжение управления 24В, четыре группы переключающих контактов на каждом реле - 2 шт.
Электрический блок питания 24В, 2А (постоянный ток) - 1 шт.
Блок электрических кнопок с количеством кнопок 3 шт, каждая кнопка содержит две группы переключающих контактов - 1 шт.
Набор проводов со штекерами для быстрой сборки электрических схем - 1 шт.
Кабель питания - 1 шт.
Набор трубопроводов со штуцерами - 1 шт.
Паспорт - 1 шт.
Руководство по эксплуатации - 1 шт.
Методические указания по выполнению лабораторных работ - 1 шт.

Технические характеристики

Давление в пневматической системе, Мпа:

- номинальное – 0,4

- максимальное – 0,8

- минимальное – 0,25

Максимальный расход потребляемого воздуха, л/мин: 12
Электропитание: ~220В / 50Гц
Вес не более, кг: 90
Потребляемая мощность, не более Вт: 200
Выходное напряжение питания: 24В / 2А (постоянный ток)
Исполнение изделия: напольное
Габариты стенда не менее, мм: 1100х500х1800
Масса стенда (без пневматических элементов) не более, кг: 65
Масса упаковки стенда (с комплектом пневматических элементов) не более, кг: 90

Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по автоматике и АСУ ТП для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта 526500 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.

Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.

Надеемся на плодотворное сотрудничество!
