Комплект учебно-лабораторного оборудования "Метрология длин" МД-СР

Целью данного практикума является изучение и исследование методов и процессов измерений, их метрологического обеспечения, возможностей типовых технологий измерения и контроля, а также контроля линейных величин и перемещений, включая размеры, отклонения формы и расположения поверхностей типовых деталей (образцов). Комплекс может быть использован в лабораторном практикуме по дисциплинам "Метрология, взаимозаменяемость и стандартизация" и "Технология технического контроля" в высших учебных заведениях.

Координатный стол КТ70
Призма магнитная
Упор для базирования плоских образцов (2 шт.)
Штангенциркуль 150 мм.
Индикатор типа 05205
Штатив магнитный ШМ-IIН
Задняя бабка Optimum RST1 (2 шт.)
Станина

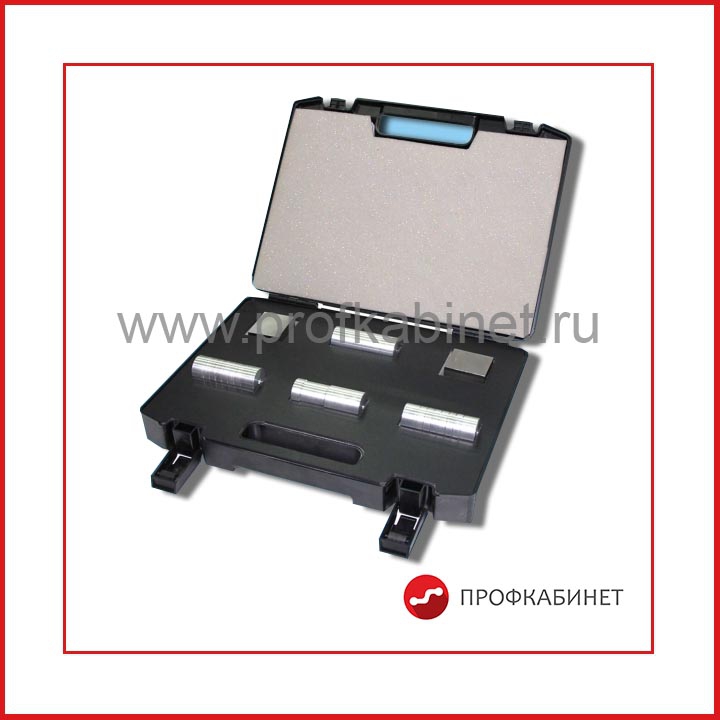

Образец цилиндрический, ступенчатый с отклонением от соосности
Образец цилиндрический, ступенчатый с отклонением формы типа овальности одной поверхности и типа огранки другой поверхности
Образец цилиндрический с 10-ю поверхностями одного номинального диаметра, изготовленный по различным квалитетам точности с различными основными отклонениями
Образец с двумя плоскими поверхностями, имеющими отклонение от параллельности
Образец с двумя плоскими поверхностями, имеющими отклонения формы типа выпуклости и вогнутости

Дополнительное оборудование:
Электрифицированный магнитно-маркерный стенд "Техника безопасности при работе с учебно-лабораторным оборудованием" + комплект тематических магнитов "Основы безопасности".

Комплект учебно-лабораторного оборудования предназначен для изучения основных методов измерения (на примере измерения линейных величин), измерения и контроля отклонений формы, расположения и комплексных отклонений, статистического контроля процессов с элементами статистического регулирования,
оценки погрешности измерения с определением методической составляющей, выбора схемы измерения и исследование влияния схемы базирования на погрешность измерения.

Поверхность стола представляет собой маркерную информационную панель с интегрированной памяткой "Правила техники безопасности при работе с лабораторным оборудованием", основанной на двухуровневом замещении объектов, позволяющей проводить обучение и тестирование в зависимости от позиции ученика.

Характеристики стенда:
Размер: 1200х1000 мм.;
Основа: поливинилхлорид 6 мм., оцинкованный лист 0,5 мм.;
Профиль: П-образный алюминиевый обкладочный профиль толщиной 1 мм., шириной 4 мм.;
Способ резки: лазерная;
Покраска: порошковая;
Печать: полноцветная печать 1440 dpi с антибликовым покрытием и переменным размером капли (минимальный размер - 6 пиколитров).
Характеристики магнитов:
Основа: поливинилхлорид 3 мм.;
Способ резки: лазерная;
Количество магнитов: 10 шт.;
Печать: полноцветная печать 1440 dpi с антибликовым покрытием и переменным размером капли (минимальный размер - 6 пиколитров).
