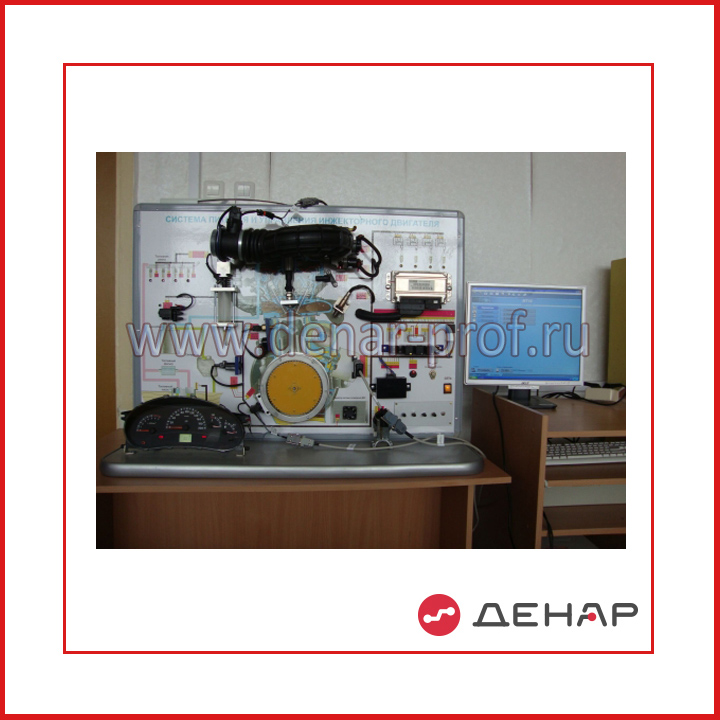

Лабораторный стенд-тренажер "Система управления инжекторного двигателя" СУИД-НР

Лабораторный стенд-тренажер "Система управления инжекторного двигателя" СУИД-НР

Цель:	Целью данного практикума является проведение лабораторных занятий по курсам "Системы управления двигателями внутреннего сгорания", "Конструкция и техническая эксплуатация электронных систем автомобилей", "Электрооборудование автомобиля". Данное оборудование может применяться для обучения в учреждениях специального и среднего профессионального образования для получения базовых и углубленных профессиональных знаний, с целью получения профессиональных навыков по поиску и устранению неисправностей в системе управления инжекторного двигателя легкового автомобиля.
Состав:	На стенде расположены:Контроллер Январь 7.2 или аналог Колодка жгута панели приборов к жгуту системы зажигания Разъем модуля зажигания Разъем жгута форсунок Разъем колодки диагностики Замок зажигания Датчик положения дроссельной заслонки Датчик температуры охлаждающей жидкости Дроссельная заслонка Датчик массового расхода воздуха Регулятор холостого хода Реле электробензонасоса Предохранитель электробензонасоса Главное реле Предохранитель главного реле Предохранитель контроллера Датчик положения коленчатого вала Датчик кислорода Датчик фаз Датчик детонации Электромагнитный клапан продувки адсорбера Топливная рампа Панель приборов Модуль зажигания Форсунки Реле электровентилятора Свечи зажигания Датчик скорости Воздушный фильтр с кожухом в разрезе Педаль газа Маршрутный компьютер Заливная горловина (для заливки топлива – керосина) Цифровой мультиметр Топливный фильтр Кнопки для искусственного внесения неисправностей в систему (не менее 10 шт). Емкость – бак для топлива. Топливный насос Кнопки регулятора оборотов двигателя (выводятся с имитатора датчика коленчатого вала ИДК-2) Потенциометр, имитирующий повышение/понижение температуры двигателя Потенциометр, регулирующий подачу воздуха на ДМРВ Контрольные клеммы, выведенные с датчиков, для поиска неисправностей Кулер, имитирующий работу вентилятора охлаждения двигателя АПС Индикатор АПС Манометр Осциллограф
Комплектация:	Лабораторный стенд-тренажер "Система управления инжекторного двигателя" (СУИД-НР). Сенсорный беспроводной пульт дистанционного управления. Сетевой шнур питания Емкость с заправочной жидкостью (не менее 3 л.). Комплект преподавателя. Паспорт. Руководство по эксплуатации.
Описание:	Лабораторный стенд-тренажер настенного, ручного исполнения "Система управления инжекторного двигателя" представляет собой действующую систему управления и питания инжекторного двигателя с оригинальными деталями, позволяет проводить лабораторные и практические работы с целью изучения принципа управления инжекторного двигателя, получить практические навыки по обслуживанию и ремонту оборудования, путем искусственного ввода неисправностей. Позволяет моделировать не менее 10 наиболее типовых неисправностей системы управления инжекторного двигателя. Сенсорный беспроводной пульт дистанционного управления позволяет подавать питание на стенд и вводить основные типы неисправностей, изучаемых на стенде (Размер: 190х65х20 мм., тип питания: 2ААА; управление: сенсорное). В корпус стенда вмонтирован универсальный цифровой микропроцессорный осциллограф: 2.8" цветной TFT дисплей разрешением 320х240 выведен на переднюю панель стенда Полоса пропускания: до 1 МГц Развертка: 10-6…10 сек Вертикальная чувствительность: 10-3…10 В Входное сопротивление: 500 кОм Максимальное входное напряжение: 81.3 В Имеет встроенный генератор прямоугольных импульсов 10 Гц…1 МГц, выводится на переднюю панель с помощью аппаратного BN гнезда. Стенд-тренажер снабжён системой автоматического распознавания "ученик/учитель" для ограничения доступа к эксплуатации оборудования в отсутствии преподавателя и исключения выхода из строя вследствие его некорректного использования, а также строгого соблюдения техники безопасности при эксплуатации оборудования. В стенд интегрирована информационная панель с памяткой "Правила техники безопасности при работе с лабораторным оборудованием", основанная на двухуровневом замещении объектов, позволяющая проводить обучение и тестирование в зависимости от позиции ученика.
Технические характеристики:	Габариты: не более 1200х1200х400 мм. Масса: не более 45 кг. Электропитание: 220 В., 50 Гц. Потребляемая мощность: не более 500 Вт. Каркас стенда из алюминиевого профиля.

Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по автомобильной и дорожно-строительной технике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта 191300 руб. Актуальные цены уточняйте у менеджеров.
