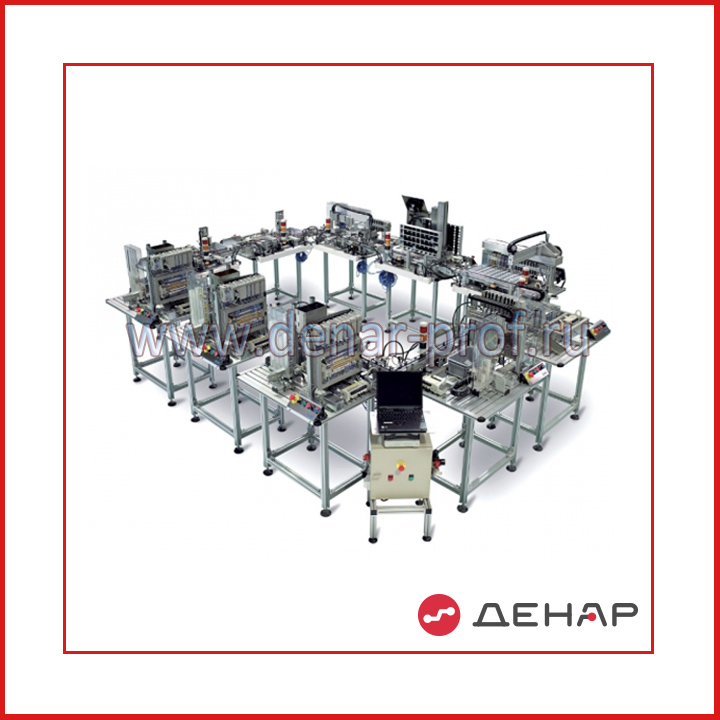

УЧЕБНЫЙ СТЕНД HAS-200
УЧЕБНЫЙ СТЕНД HAS-200
модель автоматизированного мини-завода
-
1. НАЗНАЧЕНИЕ
Учебный стенд HAS-200 представляет собой действующую модель автоматизированного мини-завода и предназначен для отработки практических навыков управления производством на MES-уровне (Manufacturing Execution System, или Производственная исполнительная система).
Тренинги на базе стенда HAS-200 позволяют менеджерам совершенствовать управленческое мастерство в решении задач синхронизации, координирования, анализа и оптимизации выпуска продукции в условиях современного автоматизированного производства.
Стенд HAS-200 способен моделировать выпуск 19 различных видов продукции. Продукция представляет собой небольшой пластиковый контейнер, заполненный цветными пластиковыми гранулами. Виды продукции различаются цветом гранул (их три – синий, желтый и красный), степенью заполнения контейнера (1/3, 2/3 и целый) и сочетанием цветов (если контейнер последовательно заполнен гранулами различных цветов). Таким образом, производимая на HAS-200 «продукция» не имеет какого-либо практического применения, кроме имитации различий между отдельными своими «видами». -
2. состав и функцииСтенд HAS-200 состоит из 6 рабочих станций, объединенных кольцевым конвейером.
Рабочие станции выполняют следующие функции:Станции 1 и 2Осуществляют подачу, заполнение и взвешивание контейнеров.Станция 3Выполняет операцию контроля качества: измеряет высоту слоя гранул, засыпанных в контейнер, на основании чего система принимает решение о соответствии продукции техническим требованиям.Станция 4Выполняет установку крышки на контейнер и производит маркировку продукции. На приклеенном к контейнеру ярлычке имеется номер продукта и другие данные, позволяющие идентифицировать его.Станция 5Осуществляет укладку контейнеров на стеллажное хранение. Станция имитирует склад, где изготовленная продукция размещается на хранение в ячейки в соответствии с программой последующих отгрузок.Станция 6Осуществляет паллетирование продукции. В соответствии с планом отгрузок, требуемые наборы контейнеров изымаются со склада, объединяются в паллеты стандартного размера и «отгружаются», т.е. сбрасываются в специальный лоток.HAS-200Таким образом, на стенде HAS-200 продукция проходит полный производственный цикл – от подачи исходных компонентов до отгрузки.
Процесс работы мини-завода управляется с помощью программы EdMES (Educational Manufacturing Execution System). - 3. управленческие задачипланирование поставок исходных компонентов для производства (количество контейнеров и гранул того или иного цвета) в соответствии с программой производства,
управление выпуском продукции требуемой номенклатуры и в требуемых количествах,
отгрузки выпущенной продукции в соответствии с заказами,
обеспечение выпуска продукции при необходимости плановых остановок производства для технического обслуживания технологического оборудования,
принятие решений в нештатных ситуациях, например, при внезапных отказах оборудования и вынужденных простоях (для этого у преподавателя есть скрытый пульт, с которого можно вводить физические неисправности), и т.п. - 4. ПРИНЦИП РАБОТЫУчебный стенд HAS-200 ставит обучаемого в положение, более близкое к реальному производству, чем чисто компьютерное моделирование. Каждое решение немедленно отражается на работе оборудования, что подразумевает серьезную ответственность за это решение и соответствующее реальное эмоциональное состояние, вплоть до работы в состоянии стресса. Таким образом, стенд является эффективным тренажером для менеджеров, готовящихся к управлению производством. Он позволяет достичь высокого уровня практической подготовки менеджера, что существенно сокращает период его адаптации на реальном производстве и снижает издержки, связанные с неизбежными ошибками начинающего менеджера.
Стенд HAS-200 действует как единая система, каждая его часть является неотъемлемым звеном учебного производственного процесса. Вместе с тем стенд не предназначен для выпуска какой-либо конкретной полезной продукции, он лишь моделирует важнейшие этапы производства, имитируя продукцию контейнерами с цветными гранулами. Таким образом, стенд HAS-200 предназначен для использования только в образовательных целях и не рассчитан на выпуск какой-либо реальной продукции. - 5. РУКОВОДСТВО
Изучение критериев планирования и выбор лучшего критерия планирования с применением анализа результатов полученных системой планирования.
Знакомство с основными инструментами статистического контроля и овладение навыком работы с ними с целью улучшения управления производством.
овладение основными инструментами статистического контроля качества
Научиться извлекать и использовать информацию, содержащуюся в базах данных.
Научиться работать с информацией, содержащейся в БД, получать данные о временных показателях. Используя данные о времени, научиться рассчитывать Производственные периоды. Научиться понимать и соотносить факторы, которые вызывают изменчивость производственных периодов.
Приобрести навыки анализа контрольных карт, работы с ними и ввода их параметров.
Отработать навык оценки информации, полученной из контрольных карт.
Изучить различные виды обслуживания, а также преимущества и недостатки их применения в деятельности компании.
Отработать навыки отслеживания состояния и динамики компонентов на графиках ухудшения их рабочих характеристик и возможных поломок. Отработать умение идентифицировать все возможные типы техобслуживания и умение выбрать из них оптимальный вариант обслуживания в зависимости от конкретной ситуации. - 6. конфигурация модулейHAS-200 – это модульный учебный стенд. В зависимости от заказа, возможна различная конфигурация модулей.
1 MULTIC Многоцветный дозатор контейнеров
ПЛК (установлен)
Трубопроводная сеть и кабели
36 контейнеров с разноцветной маркировкой
Упаковка для маркировки на 150 контейнеров
2 PROD1 Модуль для работы с голубыми контейнерами
ПЛК (установлен)
Трубопроводная сеть и кабели
Цифровые весы
36 контейнеров с голубыми, жёлтыми и красными этикетками
4кг голубых, жёлтых и красных шариков
Упаковка с этикетками для150 контейнеров
3 PROD2 Модуль для работы с жёлтыми контейнерами
4 PROD3 Модуль для работы с красными контейнерами
5 CHECK1 Модуль проверки с помощью цифровых сигналов
ПЛК (установлен)
Трубопроводная сеть и кабели
6 CHECK2 Модуль проверки с помощью аналоговых сигналов
7 COVER Модуль для покрытия крышками и маркировки
ПЛК (установлен)
Трубопроводная сеть и кабели
Термопринтер (установлен)
144 крышки для контейнеров
Рулон с 1000 этикетками
8 STOCK1 Вертикальный накопитель
ПЛК (установлен )
Встроенные в устройство драйверы и электрические приводы
Трубопроводная сеть и кабели
Операторская панель
9 STOCK2 Горизонтальный накопитель
10 DELIVER Модуль подачи контейнеров
ПЛК (установлен)
Трубопроводная сеть и кабели
11 RAWMAT Модуль для хранения рабочих материалов
144 контейнера (36 контейнеров с 4мя видами этикеток)
144 крышки для контейнеров
4кг голубых шариков
4кг жёлтых шариков
4кг красных шариков
Описание SAI
Главный шкаф управления
Включает систему подачи воздуха на всё оборудование
Включает технологию передачи данных Ethernet, позволяющую объединить контроллеры на каждом модуле в единую информационную сеть.
Содержит панель управления, позволяющую выполнять операции экстренной остановки, подачу питания, а также включения/ выключения оборудования.
Комплект проводов и гибких трубок
Язык программирования ПЛК
Программное обеспечение и документация для работы с ПЛК (должно быть включено в комплект поставки)
Программное обеспечение 3Dsupra
Включает диск с программным обеспечением для дистанционного управления и контроля работы модулей стенда HAS-200.
EdMES
Включает производственную исполнительную систему MES для работы с 4мя уровнями автоматизации. Программа EdMES записана на диске и разделена на несколько частей, которые позволяют осуществлять оперативное управление системой и посылать соответствующие сигналы.
Ноутбук
Для упрощения процесса установки оборудования и ввода его в эксплуатацию, можно дополнительно заказать ноутбук со встроенными программами.
Бесшумный компрессор
Бесшумный компрессор ICO-50X2/50 обеспечивает расход 100 л/мин. Оснащён дополнительным 50л резервуаром.
Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по автоматике и АСУ ТП для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта
0 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.
Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.
