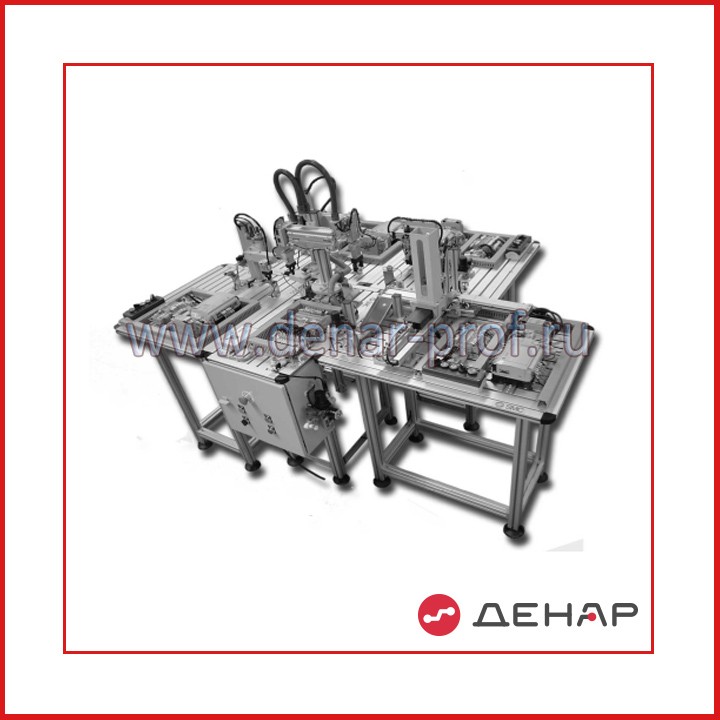

Учебный стенд MAS-200
MAS-200
-
1. НАЗНАЧЕНИЕ
MAS-200 – это модульный учебный стенд, позволяющий моделировать реальный технологический процесс сборки. Стенд построен на базе технологий, применяемых в современном автоматизированном производстве.
Стенд MAS-200 для приобретения практических навыков и повышения квалификации в следующих направлениях деятельности:
- анализ,
- установка, сборка и наладка технологического оборудования,
- техническое обслуживание, диагностика состояния и ремонт оборудования,
- пуск оборудования в эксплуатацию,
- проектирование и конфигурирование технологического оборудования,
- программирование,
- работа с технической документацией -
2. лабораторный практикум по дисциплинам- Пневмоавтоматика,
- Электропневмоавтоматика,
- Электротехника,
- Измерительная техника,
- Программируемые контроллеры,
- Промышленные сети,
- SCADA-системы,
- Системы распознавания (BCR),
- Робототехнические системы. -
3. состав
Стенд состоит из пяти модулей. На четырех модулях выполняется сборка узла из деталей – корпуса, подшипника, вала и крышки. Пятый модуль, расположенный в центре комплекса, управляет перемещением собираемого узла и выполнением операций сборки, т.е. объединяет сборочные операции в единый процесс.
Модульный принцип расширяет возможности применения стенда: каждый модуль может использоваться автономно, в то же время модули могут быть собраны в единую систему.Модуль MAS-201
Подача корпусов, их контроль и отбраковка
Детали находятся в гравитационном автоподатчике. Подача детали производится толкателем, соединенным с пневмоцилиндром. Наличие детали контролируется с помощью индуктивного датчика. Положение детали проверяется с помощью пневмоцилиндра. При неправильном положении (цилиндр не может выполнить полный ход штока) деталь отбрасывается толкающим пневмоцилиндром. При правильном положении деталь ставится в зону действия захвата следующего модуляМодуль MAS-202
Подача и установка крышек
Крышка устанавливается с помощью вакуумных присосок. Для перемещения крышек используется двухкоординатный пневмопривод. Захват крышки вакуумными присосками контролируется с помощью вакуумного датчика.Модуль MAS-203
Подача подшипников и их установка в корпусах
Подшипник переносится к месту сборки с помощью пневматического захвата и рычага, поворачиваемого на 180о поворотным пневмоприводом. Наличие подшипника в исходной позиции и правильность сборки контролируются с помощью оптических датчиковМодуль MAS-204
Подача валов и их установка в сборки, подаваемые с предыдущей операции
Вал подается на сборку с помощью пневмозахвата с поворотно-линейным приводом. Контроль исходной и окончательной позиций вала осуществляется оптическими датчиками, снабженными световодами.Модуль MAS-205
Сборка или разборка всех узлов, которые могут быть поданы от любого из других модулей.
Этот модуль существует в двух исполнениях: с двумя захватами, снабженными пневмоприводами, и с роботом-манипулятором, имеющим 5 степеней свободы.
Программируемый контроллер, расположенный на этом модуле, является ведущим для контроллеров остальных модулей.
Модуль содержит панель управления, позволяющую выполнять операции пуска и останова, аварийного останова, начальной установки, включения ручного/автоматического режима, и др.Вариант MAS-205A
Модуль содержит поворотный стол, управляемый пневмоцилиндром-толкателем и двумя пневмоцилиндрами стопорами, и два пневмозахвата с двухкоординатными пневмоприводами.Модуль оборудован пультом ввода отказов, позволяющим физически реализовать 16 нештатных ситуаций.Вариант MAS-205B (MAS-206)
Модуль содержит робот-манипулятор, выполняющий операции сборки и разборки. Робот программируется с персонального компьютера с использованием специального программного продукта. Возможно использование различных роботов-манипуляторов, в соответствии с требованиями заказчика.
Система управления комплексом может быть построена на основе промышленной сети DEVICENET (контроллеры Омрон, Ален Бредли или Мицубиси), или PROFIBUS (контроллеры Сименс).
Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по гидравлике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта
0 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.
Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.
