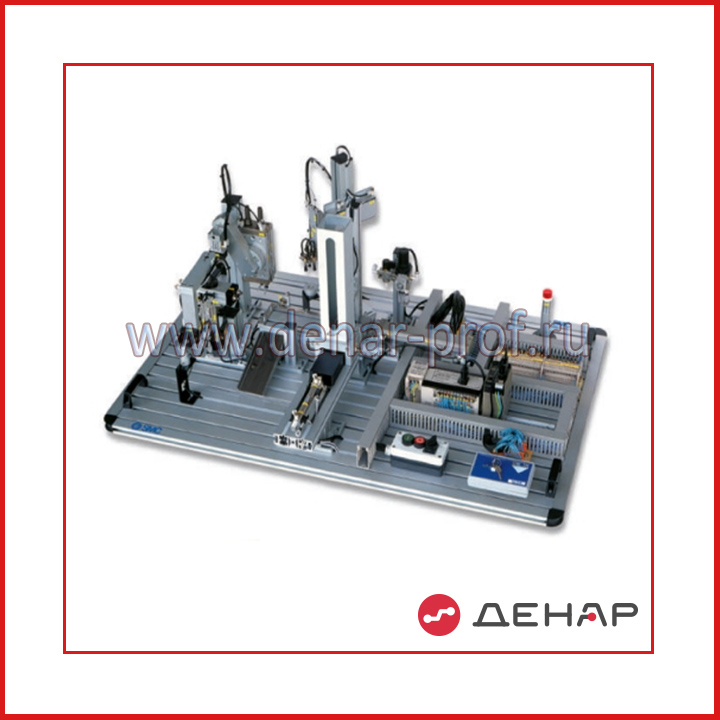

MAP-205 Система автоматической сборки учебный стенд

MAP-205 Система автоматической сборки учебный стенд

MAP-205 Система автоматической сборки учебный стенд
Цену на данный комплекс можно уточнить у менеджеров

MAP-205 учебный стенд
Система автоматической сборки


  • 1. НАЗНАЧЕНИЕ

    Стенд MAP-205 предназначен для практического изучения современного технологического оборудования, применяемого в системах автоматической сборки. Стенд воспроизводит наиболее общие применяемые в промышленности методы автоматической сборки, основанные на использовании электропневматических систем.
    Оборудование стенда позволяет выполнить полную сборку узла из отдельных деталей. MAP-205 производит сборку поворотного механизма, состоящего из корпуса, подшипника, вала и крышки.

  • 2. основные элементы, входящие в состав стандартных комплектаций
    Все оборудование, участвующее в процессе сборки, размещено на монтажной алюминиевой панели и включает:

    - блок электроуправляемых пневмораспределителей с электронным блоком управления,

    - панель управления, содержащую кнопки «Пуск», «Стоп» и «Выбор режима» (ручного или автоматического),

    - элементы соединения с источником сжатого воздуха и электрической сетью 220 В 50 Гц,

    - блок подготовки сжатого воздуха.
  • 3. Техническая информация
    Размеры: 1200x720x445 мм
    Подготовка сжатого воздуха: Фильтр 5 мкм с регулятором давления и манометром
    Панель управления: кнопка «Пуск», кнопка «Стоп», переключатель режимов «Ручной/Автоматический»

    Система подачи корпуса:
    - 2 пневмоцилиндра двустороннего действия с пневмодросселями, датчиками положения и электроуправляемыми пневмораспределителями,
    - Прямоугольный пневмоцилиндр
    - толкатель с пневмодросселями и датчиками положения и электроуправляемым пневмораспределителем,
    - Датчики
    - герконы,
    - Индуктивный датчик,
    - Пневмоцилиндр одностороннего действия с пневмодросселем и электроуправляемым пневмораспределителем.

    Система установки подшипника:
    - Поворотный привод реечного типа с пневмодросселями и датчиками положений 0о, 90о и 180о, с электроуправляемым пневмораспределителем,
    - Пневмозахват двухпальцевый параллельного типа с электроуправляемым пневмораспределителем,
    - Датчики
    - герконы,
    - Фотоэлемент.

    Система установки вала:
    - Компактный линейно
    - поворотный привод с пневмодросселями и датчиками положения: начало и конец хода при линейном перемещении, 0о и 180о при вращательном движении,
    - Пневмозахват двухпальцевый параллельного типа с электроуправляемым пневмораспределителем,
    - Датчики
    - герконы,
    - Фотоэлемент.

    Система установки крышки:
    - Пневмоцилиндр двустороннего действия с двусторонним штоком, оборудованный пневмодросселями и датчиками положения, с электроуправляемым пневмораспределителем,
    - 3 вакуумных присоски с эжектором и электроуправляемым пневмораспределителем,
    - Датчики
    - герконы,
    - Реле вакуума PNP
    - типа.

    Блок управления:
    - Клеммная колодка,
    - Блок I/O: 24 входа и 15 выходов,
    - Блок питания 100
    - 240 В AC / 24 В DC (60 Вт),
    - ПЛК по выбору покупателя – Сименс, Мицубиси, Омрон, Ален-Брэдли.

  • 4. операции
    1. Подача корпуса

    Заготовленные для сборки корпуса сложены стопкой в подающем бункере. Подача осуществляется выталкиванием нижнего корпуса с последующей проверкой правильности его положения. Поданный корпус попадает на наклонную плоскость и, если его положение правильное, он перемещается к месту выполнения следующей операции.

    2. Установка подшипника

    Пневмозахват с поворотным приводом реечного типа (угол поворота 180о) вставляет подшипник в корпус, поступивший с предыдущей операции. Наличие подшипника в исходном положении контролируется миниатюрным фотоэлементом. При наличии подшипника захват берет его, переносит к месту сборки и вставляет в корпус.

    3. Установка вала

    На этом этапе сборки используется пневмозахват, расположенный на конце поворотного рычага. После предварительной проверки наличия вала, выполняемой с помощью оптического датчика, захват берет вал из исходной позиции, переносит его к месту сборки и устанавливает в заданное положение.

    4. Установка крышки

    На последнем этапе сборки производится установка крышки. Крышка переносится с помощью блока из трех вакуумных присосок, приводимого двухштоковым пневмоцилиндром.







Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по гидравлике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта 0 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.

Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.

Надеемся на плодотворное сотрудничество!
