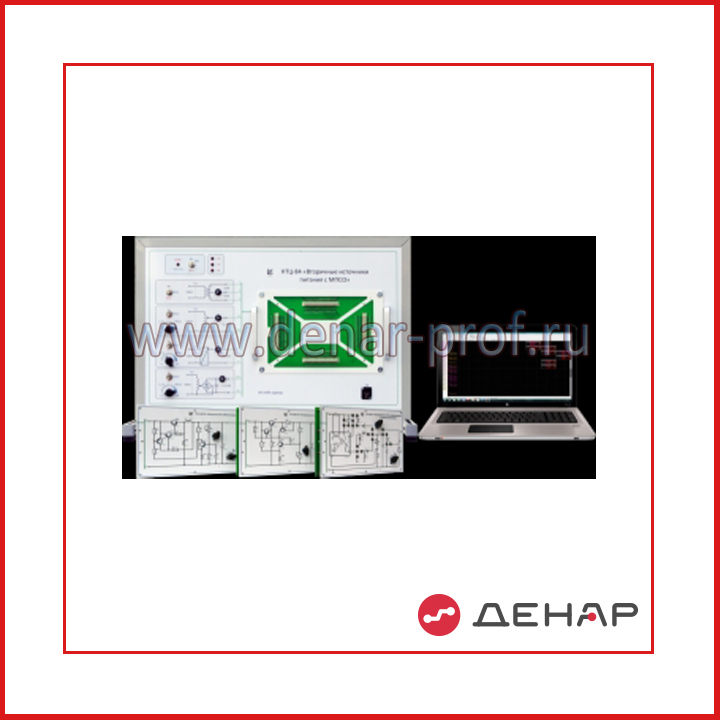

НТЦ-04.84.Б Вторичные источники питания с МПСО "Базис"
Код стенда: НТЦ-04.84.Б Количество выполняемых работ: 10 Сеть: ~50Гц 220В Потребляемая мощность: 500 Вт Рекомендуемое дополнительное оборудование: ПК/ноутбук |
Базис-стенд может быть выполнен в стендовом либо настольном варианте. В нем установлены многократно используемые в лабораторных работах элементы: измерительная система, источники питания, нагрузочные элементы и т.д., а так же габаритные исследуемые устройства.
"Базис" может комплектоваться различными наборами сменных панелей, что позволяет производить конфигурацию под конкретный тематический план учебного заведения, а так же в последующем докупать дополнительные необходимые модули при изменении перечня необходимых лабораторных работ.
Лабораторный стенд может комплектоваться следующими сменными панелями, не входящими в комплект поставки:
1. Линейный стабилизатор.
Изучение схемы и алгоритма работы последовательного линейного стабилизатора на биполярном транзисторе. Определение коэффициента стабилизации и расчёт потерь преобразователя.
2. Импульсный стабилизатор.
Изучение схемы и алгоритма работы импульсного понижающего стабилизатора. Определение коэффициента пульсаций выходного напряжения.
3. Однотактный широтно-импульсный преобразователь.
Изучение схемы и алгоритма работы однотактного широтно-импульсного преобразователя, собранного на м/с UC3842.
4. Двухтактный широтно-импульсный преобразователь.
5. Обратноходовой однотактный преобразователь.
6. Прямоходовой однотактный преобразователь.
7. Полумостовой преобразователь.
8. Автогенераторный двухтактный преобразователь.
9. DC-DC преобразователь с гальванической связью.
Изучение типовых схем включения м/с MC34063A для получения повышающего, понижающего и инвертирующего преобразователя.
10. Ферромагнитные материалы.
Изучение вольт-амперных характеристик катушек с ферромагнитными сердечниками с зазором и без.
Конструктивно Базис состоит из корпуса, в который установлено электрооборудование, электронные платы, лицевая панель и столешница интегрированного рабочего стола.
На панели установлены разъем для сменных панелей, разъем для подключения дополнительных устройств, коммутационная аппаратура, а также органы управления, позволяющие изменять параметры цепей питания и элементов исследуемой цепи при проведении лабораторной работы.
Сменная панель имеет стандартный размер 300 х 200 мм. На лицевой поверхности панели нанесено изображение электрической схемы (лабораторной работы) и расположены коммутационные гнезда, часть электрических компонентов и органов управления, влияющих на результаты исследования.Нижняя часть сменной панели выполнена в виде печатной платы с разъемами для подключения к "Базис-стенду" и предназначена для коммутации всех необходимых элементов стенда при выполнении лабораторной работы.
Большинство сменных панелей являются интеллектуальными и при включении стенда автоматически производят настройку системы измерения, параметров источников питания, максимальных и минимальных величин исследуемых устройств и др.
Сменные панели имеют дополнительную защиту используемых в базис-стенде модулей питания, измерительной системы и нагрузочных элементов от ошибочных действий пользователя.
Подготовка стенда к работе подразумевает принцип "plug&play". Преподавателю требуется только установить выбранную сменную панель для выполнения лабораторной работы. В такой концепции стенда внимание студента сосредоточено только на исследуемой схеме либо устройстве.
К лабораторному стенду прилагается программное и методическое обеспечение:
- комплект методической и технической документации, предназначенный для преподавательского состава.
- программа тестирования студента для допуска к лабораторным работам. В процессе тестирования проверяются как теоретические знания, так и знание содержания выполняемой лабораторной работы. В результате тестирования студент получает оценку знаний.
Программное обеспечение системы измерения позволяет:
- выводить в одних координатных осях 2 измерительных канала, с индивидуальной настройкой параметров масштаба по вертикали для каждого из каналов и общей для всех каналов настройкой параметров масштаба по горизонтали;
- производить анализ спектра любого из используемых измерительных каналов;
- снимать АЧХ в автоматическом и ручном режимах;
- производить измерение частоты сигнала на любом из используемых каналов.
Технические характеристики стенда:
Питание | 3~220/127В, 50Гц | |
Потребляемая мощность, Вт не более | 500 | |
Габаритные размеры стенда | ||
Ширина, мм | 750 | |
Высота, мм | 550 | |
Глубина, мм | 500 | |
Вес оборудования, кг., не более | 50 |
Технические характеристики системы измерений:
Количество измерительных каналов, шт. | 2 |
Частота дискретизации АЦП, МГц | не менее 2 |
Комплектность оборудования "Вторичные источники питания с МПСО" модификации НТЦ-04.84.Б Базис:
- лабораторная установка "Вторичные источники питания с МПСО" модификации НТЦ-04.84.Б Базис;
- комплект перемычек;
- кабель AM-BM USB 2.0;
- диск CD-R с сопроводительной документацией;
- программное обеспечение.
Рекомендуемое дополнительное оборудование:
Название | Описание | ||||||||||||||||
Персональный компьютер / ноутбук | Рекомендованные характеристики ПК:
|
Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по электротехнике и энергетике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта
178100 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.
Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.
