НТЦ -5.08 Электрические измерения
| Код стенда: НТЦ-05.08 Количество выполняемых работ: 11 Сеть: 3~50Гц 220В 3P+N Потребляемая мощность: 200 Вт Рекомендуемое дополнительное оборудование: осциллограф |
Лабораторный стенд предназначен для использования в качестве учебного оборудования при проведении лабораторных работ по курсу "Электрические измерения"
Стенд позволяет проводить следующие лабораторные работы:
- Поверка технического амперметра магнитоэлектрической системы.
Объект исследования: амперметр магнитоэлектрической системы.
Изучается схема и методы поверки амперметра, определяется класс точности поверяемого амперметра. - Поверка вольтметра магнитоэлектрической системы.
Объект исследования: вольтметр магнитоэлектрической системы.
Изучается схема и методы поверки вольтметра, определяется класс точности поверяемого вольтметра. - Поверка ваттметра электродинамической системы.
Объект исследования: ваттметр электродинамической системы.
Изучается схема и методы поверки ваттметра, определяется класс точности поверяемого ваттметра. - Поверка однофазного счетчика электрической энергии индукционной системы.
Объект исследования: однофазный счетчик электрической энергии индукционной системы.
Изучается схема поверки однофазного счетчика по методу раздельных цепей напряжения и тока, а также работа счетного механизма. Необходимо найти действительную постоянную счетчика и его погрешность при различных нагрузках, а также определить порог чувствительности счетчика и отсутствие самохода. - Расширение пределов измерения амперметра.
Объект исследования: амперметр магнитоэлектрической системы.
Изучаются методы расширения пределов измерения амперметров, ведется расчет сопротивления шунтов. - Расширение пределов измерения вольтметров.
Объект исследования: вольтметр магнитоэлектрической системы.
Изучаются методы расширения пределов измерения вольтметров, ведется расчет сопротивления добавочных резисторов. - Измерение сопротивлений косвенным методом.
Объект исследования: сопротивление малой величины.
Изучаются схемы определения сопротивлений по методу вольтметра и амперметра. Ведется оценка погрешности измерения при различных способах включения вольтметра и амперметра. - Измерение коэффициента мощности cos(φ) при различных видах нагрузок.
Объект исследования: однофазная R-L-C нагрузка в различных комбинациях.
Требуется научиться измерять cosφ фазометром и определять его значение расчетным путем. Исследовать влияние на величину cosφ величины и характера нагрузок. - Измерение индуктивности косвенным путем.
Объект исследования: индуктивные элементы.
Изучается косвенный метод измерения индуктивности. - Измерение активной мощности в 3-х фазных цепях.
Объект исследования: 3-х фазная сеть с R-L нагрузкой.
Исследуются основные методы измерения активной мощности в 3-х фазных цепях при помощи однофазных ваттметров, изучается устройство и принцип действия 3-х фазных ваттметров. - Измерение напряжений, токов и частот при помощи электронного осциллографа.
Объект исследования: осциллограф.
Необходимо изучить устройство и правила эксплуатации электронных осциллографов, освоить методы измерения с помощью осциллографа амплитуды непрерывных и импульсных сигналов.

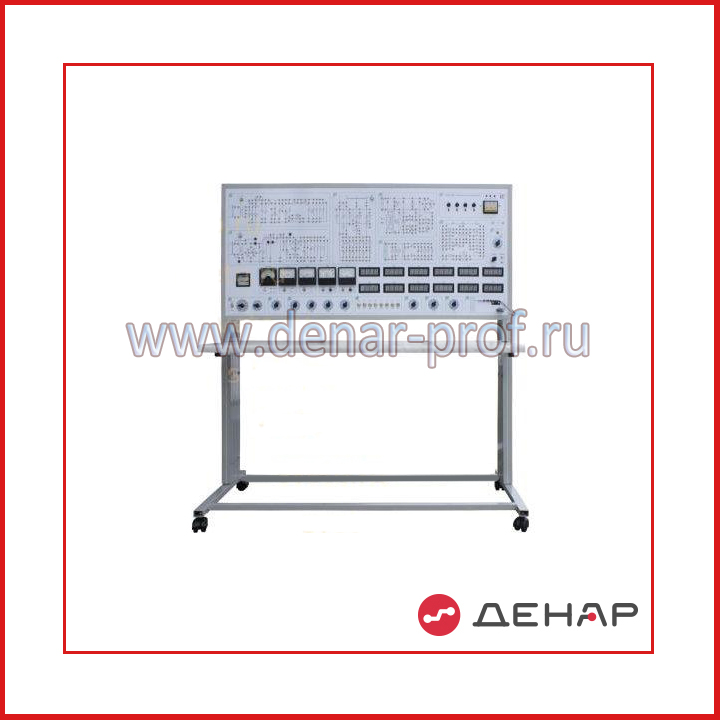

Конструктивно стенд состоит из корпуса, в который установлено электрооборудование, электронные платы и блоки, лицевая панель и столешница интегрированного рабочего стола.
В корпусе стенда размещены:
- плата фазометра и генератора низкочастотных колебаний;
- плата нагрузочных резисторов МЛТ-2 номиналов 240 Ом, 330 Ом, 510 Ом;
- плата нагрузочных резисторов МЛТ-2 номинала 180 Ом;
- блок нагрузочных резисторов ПЭВР-100 330 Ом;
- трансформаторы ОСМ-01 3шт., служащие индуктивными элементами в лабораторных опытах;
- блок конденсаторов МБГО емкостью 2, 4, 10 мкФ;
- блок ламп накаливания 220В, 60 Вт, служащих нагрузкой при исследовании счетчика электроэнергии;
- автотрансформатор (ЛАТР) 0,1кВт;- выпрямитель регулируемого ЛАТРом напряжения 2А;
На лицевой панели изображены электрические схемы объектов исследования. Все схемы, изображенные на панели, разбиты на группы в соответствии с тематикой проводимых работ. На панели установлены коммутационные гнёзда, стрелочные щитовые приборы, коммутационная аппаратура, а также органы управления, позволяющие изменять параметры элементов при проведении лабораторной работы.
К органам управления относятся:
- переключатель лабораторного ЛАТРа, который позволяет устанавливать напряжение 10, 20, 30, 40, 50, 80, 100, 120, 140, 180, 220 В;
- потенциометр добавочного сопротивления в цепи выпрямленного тока;
- задающий потенциометр генератора низкой частоты для регулирования частоты синусоиды в пределах 30...300 Гц
Для проведения работы необходимо собрать электрическую схему объекта исследования с помощью унифицированных перемычек, позволяющих собирать схемы без потери их наглядности.
Измерения производятся с помощью стрелочных щитовых приборов. На панели стенда установлено 9 щитовых измерительных приборов. Среди них:- исследуемый прибор постоянного тока (предел измерения 5мА, класс точности 1,5) 1 шт.;
- амперметр постоянного тока (предел измерения 30мА, класс точности 1,5) 1 шт.;
- вольтметр постоянного тока (предел измерения 1/100В, класс точности 1,5) 1 шт.;
- амперметр переменного тока (предел измерения 0,1/0,5А, класс точности 2,5) 1 шт.;
- амперметр переменного тока (предел измерения 2А, класс точности 2,5) 1 шт.;
- вольтметры переменного напряжения (предел измерения 75/250В, класс точности 2,5) 1 шт.;
- ваттметр переменного тока (предел измерения 60Вт, класс точности 2,5) 1 шт.;
- фазометр (шкала ±100гр. класс точности 2,5) 1 шт.;
- однофазный счетчик электрической энергии (ток 10...40А класс точности 2,0) 1 шт.
К лабораторному стенду прилагается программное и методическое обеспечение:
- программа тестирования студента для допуска к лабораторным работам. В процессе тестирования проверяются как теоретические знания, так и знание содержания выполняемой лабораторной работы. В результате тестирования студент получает оценку знаний;
- комплект методической и технической документации, предназначенный для преподавательского состава.
Технические характеристики стенда:
| Питание | 3~220/127 В, 50Гц |
Потребляемая мощность, кВт не более | 0,2 встроенная нагрузка |
Габаритные размеры стенда: | |
Ширина, мм | 1310 |
Высота, мм | 1460 |
Глубина, мм | 600 |
Вес оборудования, кг., не более | 80 |
Комплектность оборудования "Электрические измерения" модификации НТЦ-05.08:
- лабораторный стенд "Электрические измерения" НТЦ-05.08;
- мультиметр;
- секундомер;
- паспорт;
- комплект перемычек.
Рекомендуемое дополнительное оборудование, не входящее в комплект поставки:
- осциллограф.
Рекомендуемое дополнительное оборудование:
| Название | Описание |
| Трехфазный трансформатор ТСЗМ1 1,6 | Трансформатор предназначен для подключения лабораторного стенда к промышленной сети 3~380/220 В 50 Гц. |
Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по электротехнике и энергетике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта
292100 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.
Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.
