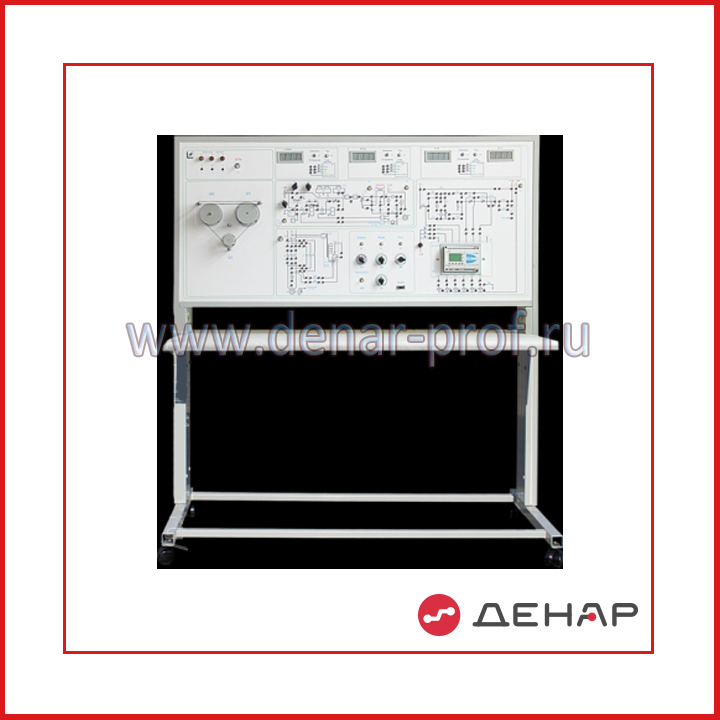

НТЦ-07.02 Автоматизированное управление электроприводом

Конструктивно стенд состоит из корпуса, в который установлено электрооборудование,  блок реле, электронные платы, лицевая панель и столешница интегрированного рабочего стола.

В корпусе стенда размещены:

• блок питания +5В 1А, +15В 1А, -15В 1А, +18В 0,1А, +110В 1А, +24В 2А;
• плата электронных реле (3 реле времени и 1 реле тока);
• плата секундомера с разрешающей способностью 0,1 сек;
• плата блока управления и тиристорного регулятора напряжения;
• плата выпрямителей;
• блок реле;
• автотрансформатор.

На лицевой панели изображены электрические схемы объектов исследования. Все схемы, изображенные на панели, разбиты на группы в соответствии с тематикой проводимых работ. На панели установлены коммутационные гнёзда, цифровой индикатор секундомера, стрелочные приборы – амперметры постоянного и переменного тока, вольтметр, измеритель скорости, двигатель постоянного тока СЛ-221, двигатель переменного тока УАД-052, тахогенератор, коммутационная аппаратура, а также органы управления, позволяющие изменять параметры элементов при проведении лабораторной работы.

Функционально лицевая панель разбита на шесть блоков:

1. Схемы управления электродвигателем постоянного тока.
   Блок позволяет исследовать пуск двигателя постоянного тока в функции времени, в функции ЭДС, в функции тока, торможение в функции времени, в функции ЭДС, торможение противовключением.
2. Схемы управления асинхронным электродвигателем.
   Блок позволяет исследовать пуск, реверс, торможение противовключением и динамическое торможение асинхронного двигателя с короткозамкнутым ротором. Также в блоке располагается регулятор тока динамического торможения.
3. Блок тиристорного преобразователя и замкнутой системы управления ДПТ.
   Тиристорный регулятор обеспечивает плавное изменение выходного напряжения от 0 до 80В. Замкнутая система управления имеет обратные связи по току и по скорости.
4. Блок электрических машин, в котором установлены: электродвигатель постоянного тока, асинхронный двигатель с короткозамкнутым ротором и тахогенератор. Валы электрических машин связаны между собой резиновым пассиком.
5. Блок регуляторов и секундомера.
   В блоке расположены регуляторы выдержек реле времени, реле тока, уровня срабатывания компараторов, регулятор уровня тока динамического торможения, регулируемые пусковые резисторы в цепи якоря двигателя. Также в блоке располагается цифровой индикатор секундомера и его органы управления.
6. Блок измерительных приборов и источников питания. В блоке расположен сетевой выключатель и светодиодная индикация включения питания в каждой фазе, сетевые предохранители. Стрелочные приборы:
   • амперметры переменного тока (предел измерения 0,5А, класс точности 2,5) 1 шт.;
   • амперметр постоянного тока (предел измерения 1А, класс точности 1,5) 1 шт.;
   • амперметр постоянного тока (предел измерения 0,5А, класс точности 1,5) 1 шт.;
   • вольтметр постоянного тока (предел измерения 100В, класс точности 1,5) 1 шт.;
   • измеритель скорости вращения (предел измерения 5000 об/мин, класс точности 2,5) 1 шт.

Для проведения работы необходимо собрать схему объекта исследования с помощью унифицированных перемычек, позволяющих собирать схемы без потери их наглядности.

К лабораторному стенду прилагается программное и методическое обеспечение:

• программа тестирования студента для допуска к лабораторным работам. В процессе тестирования проверяются как теоретические знания, так и знание содержания выполняемой лабораторной работы. В результате тестирования студент получает оценку знаний;
• комплект методической и технической документации, предназначенный для преподавательского состава.

Технические характеристики стенда:
