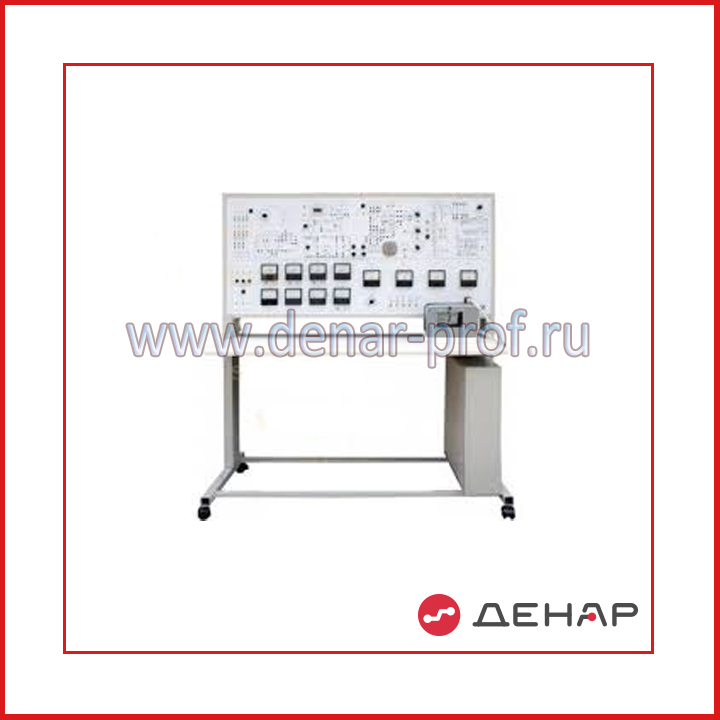

НТЦ-10.10 Электроснабжение промышленных предприятий
Код стенда: НТЦ-10.10 Количество выполняемых работ: 5 Сеть: 3~50Гц 220В 3P+N Потребляемая мощность: 300 Вт |
Лабораторный стенд предназначен для использования в качестве учебного оборудования при проведении лабораторно-практических занятий по изучению отдельных видов электрооборудования, используемого при электроснабжении промышленных предприятий.
Стенд позволяет проводить следующие лабораторные работы:
- Исследование схем включения вторичных обмоток трансформаторов тока.
Объект исследования: трансформаторы тока включенные в 3-х фазную сеть.
Изучаются схемы соединения вторичных обмоток трансформатора тока, используемых в устройствах релейной защиты и автоматики. - Испытание максимальной токовой защиты с применением индукционного токового реле
Объект исследования: реле тока РТ-84.
Изучаются устройство и работа индукционного реле, особенности применения его для защиты, достоинства и недостатки,. - Исследование режимов работы линии электропередачи переменного тока при изменении коэффициента мощности нагрузки
Объект исследования: модель линии электропередачи нагруженная на активно-индуктивную нагрузку.
В лабораторной работе исследуются режимы работы линии при изменении коэффициента мощности нагрузки, производится расчет компенсирующего конденсатора и производится эксперимент по компенсации реактивной мощности. - Испытание релейной защиты высоковольтного электродвигателя
Объект исследования: модель схемы релейной защиты.
В работе требуется изучить, настроить и опробовать на практике работу системы защиты на действующем стенде. - Испытание релейной защиты понижающего трансформатора
Объект исследования: модель схемы релейной защиты.
В работе требуется изучить и опробовать на практике работу системы защиты силового трансформатора на действующем стенде.
Конструктивно стенд состоит из двух частей:
- корпуса, в который установлена часть электрооборудования, электронные платы, лицевая панель, силовой модуль и столешница интегрированного рабочего стола;
- дополнительного исследуемого модуля реле РТ-84.
В корпусе стенда размещены:
- блок питания ±15 В 1 А, +5 В 1 А;
- плата секундомера с разрешающей способностью 0,1 с;
- плата тиристорного регулятора напряжения (ТРН);
- платы управления для коммутации исследуемых цепей токовой защиты электродвигателя и трансформатора;
- плата нагрузочных резисторов МЛТ-2 100 Ом;
- блок ламп накаливания ~220 В 15Вт, 6 ламп;
- блок реле РП-18, 8 реле;
- силовой трансформатор ОСМ1-0,1.
На лицевой панели изображены электрические схемы объектов исследования. Все схемы, изображенные на панели, разбиты на группы в соответствии с тематикой проводимых работ. На панели установлены коммутационные гнёзда, стрелочные щитовые приборы, индикатор секундомера, асинхронный электродвигатель УАД-052 (PНОМ=9 Вт, nНОМ=1340 мин-1), коммутационная аппаратура, а также органы управления, позволяющие изменять параметры исследуемых элементов при проведении лабораторной работы.
К органам управления относятся:
- переключатель блока ламп накаливания (нагрузки), позволяющий задавать различные режимы работы исследуемой 3-х фазной сети;
- тумблеры магазина конденсаторов, который дает возможность изменять емкость в пределах 0..31 мкФ с шагом 1 мкФ;
- задающий потенциометр ТРН;
- кнопки, переключатели и тумблеры цепей токовой защиты электродвигателя и трансформатора.
В силовом модуле установлены:
- дроссели, трансформаторы тока;
- конденсаторы МБГО 1, 2, 4, 8, 16 мкФ, представляющие магазин конденсаторов.
Дополнительный модуль реле РТ-84 подключается к разъему на лицевой панели стенда. Исследуемое реле имеет уставки тока трогания 0,2, 0,25, 0,3, 0,4, 0,5А, коэффициент кратности уставки максимального токового расцепителя 2...∞
Для проведения работы необходимо собрать электрическую схему объекта исследования с помощью унифицированных перемычек, позволяющих собирать схемы без потери их наглядности.
Измерения производятся с помощью стрелочных щитовых приборов. На панели стенда установлено 12 щитовых измерительных приборов. Среди них:- вольтметры переменного напряжения (предел измерения 250В, класс точности 2,5) 2 шт.;
- амперметр переменного тока (предел измерения 100/200 А, класс точности 2,5) 3 шт.;
- амперметр переменного тока (предел измерения 100 А, класс точности 2,5) 1 шт.;
- амперметр переменного тока (предел измерения 0,5/2 А, класс точности 2,5) 1 шт.
- амперметр переменного тока (предел измерения 1 А, класс точности 1,5) 4 шт.
- фазометр (шкала 100 гр. класс точности 1,5) 1 шт.;
К лабораторному стенду прилагается программное и методическое обеспечение:
- программа тестирования студента для допуска к лабораторным работам. В процессе тестирования проверяются как теоретические знания, так и знание содержания выполняемой лабораторной работы. В результате тестирования студент получает оценку знаний;
- комплект методической и технической документации, предназначенный для преподавательского состава.
Технические характеристики стенда:
Питание | 3~220/127 В, 50Гц |
Потребляемая мощность, кВт не более | 0.3 |
Габаритные размеры стенда: | |
Ширина, мм | 1310 |
Высота, мм | 1460 |
Глубина, мм | 600 |
Габаритные размеры модуля реле PT-84: | |
Ширина, мм | 160 |
Высота, мм | 160 |
Глубина, мм | 120 |
Вес оборудования, кг., не более | 80 |
Комплектность оборудования "Электроснабжение промышленных предприятий" модификации НТЦ-10.10:
- лабораторный стенд "Электроснабжение промышленных предприятий" НТЦ-10.10;
- паспорт;
- комплект перемычек.
Рекомендуемое дополнительное оборудование:
Название | Описание |
Трехфазный трансформатор ТСЗМ1 1,6 | Трансформатор предназначен для подключения лабораторного стенда к промышленной сети 3~380/220 В 50 Гц. |
Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по электротехнике и энергетике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта
279900 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.
Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.
