НТЦ-10.65 Качество электрической энергии в системах электроснабжения с МПСО
Код стенда: НТЦ-10.65 Количество выполняемых работ: 7 Сеть: 3~50Гц 380В 3P+N Потребляемая мощность: 300 Вт Рекомендуемое дополнительное оборудование: ПК/ноутбук Программное обеспечение: ОсциллоГраф |
Лабораторный стенд предназначен для использования в качестве учебного оборудования при проведении лабораторно-практических занятий по дисциплинам «Основы электроснабжения промышленных предприятий», «Электрические системы и сети» и др.
Объектом исследования является модель линии электропередачи нагруженная на активно-индуктивную нагрузку с возможностью подключения компенсирующих конденсаторов.
Стенд позволяет проводить следующие лабораторные работы:
- Измерение показателей качества электрической энергии с помощью персонального компьютера.
- Определение влияния отклонения напряжения на мощность, потребляемую нагрузкой.
- Встречное регулирование напряжения
- Регулирование напряжения путём поперечной компенсации реактивной мощности с помощью конденсаторной батареи.
- Регулирование напряжения путём продольной компенсации реактивной мощности с помощью конденсаторной батареи
- Снижение уровня генерации высших гармоник тока путём замены однополупериодного выпрямителя на двухполупериодный в схеме питания нагрузки постоянным током.
- Компенсация высших гармоник тока с помощью фильтрокомпенсирующего устройства

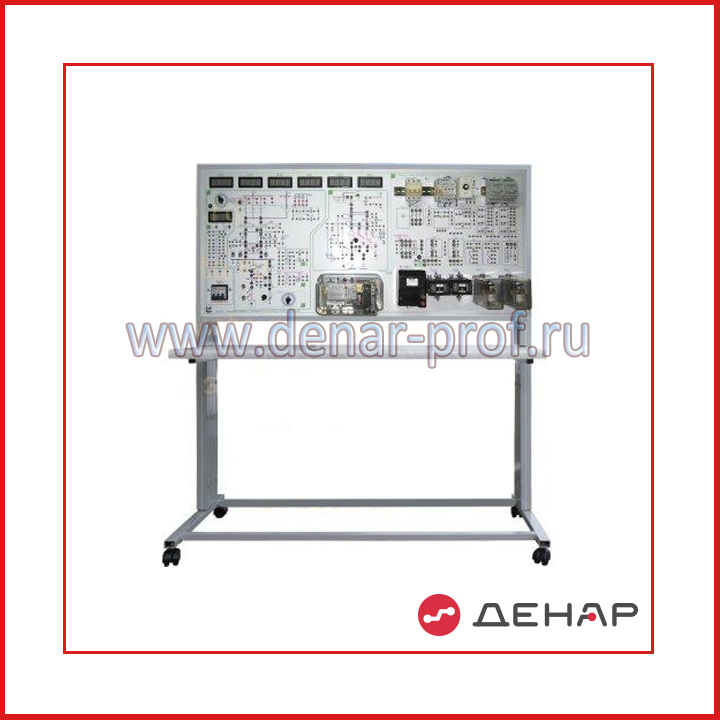

Конструктивно стенд состоит из корпуса, в который установлена часть электрооборудования, микропроцессорная измерительная система, лицевая панель и столешница интегрированного рабочего стола.
В корпусе стенда размещены:- понижающие трансформаторы;
- плата тиристорного регулятора напряжения (ТРН);
- блок нагрузочных резисторов;
- блок конденсаторов;
- дроссели;
- блок ламп накаливания ~220 В 15Вт, 15 ламп;
- силовой автотрансформатор на базе ОСМ1-0,1;
- модуль микропроцессорной измерительной системы;
модуль микропроцессорной измерительной системы обеспечивает многоканальное проведение измерений во всех трех фазах с выводом измеренных величин тока и напряжения на цифровые индикаторы. Комплекс измеряемых параметров достаточен для эффективного исследования процессов в электроэнергетических системах без подключения стенда к компьютеру.
Проведение работ с подключением стенда к компьютеру (USB) позволяет с применением прилагаемого ПО отображать осциллограммы токов и напряжений в каждой из трех фаз в статических и переходных процессах. Это существенно повышает качество и глубину приобретаемых в процессе проведения лабораторных работ знаний.
На лицевой панели изображены электрические схемы объектов исследования. Все схемы, изображенные на панели, разбиты на группы в соответствии с тематикой проводимых работ. На панели установлены коммутационные гнёзда, коммутационная аппаратура, а также органы управления, позволяющие изменять параметры исследуемых элементов при проведении лабораторной работы.
Органы управления на лицевой панели стенда:
- переключатель блока ламп накаливания (нагрузки), позволяющий задавать различные режимы работы исследуемой 3-х фазной сети;
- тумблеры магазина конденсаторов, который дает возможность изменять емкость в пределах 0÷31 мкФ с шагом 1 мкФ;
- задающий потенциометр ТРН;
- задающий потенциометр ТРН.
Для проведения работы необходимо собрать схему объекта исследования с помощью унифицированных перемычек, позволяющих собирать схемы без потери их наглядности.
Проведение лабораторных работ возможно как в ручном режиме, так и в режиме диалога с персональным компьютером.
Предусмотрена возможность сборки схем собственной разработки с помощью перемычек различной длины и подключения к каналам измерения микропроцессорной измерительной системы МПСО.
К лабораторному стенду прилагается программное и методическое обеспечение:
- программа тестирования студента для допуска к лабораторным работам. В процессе тестирования проверяются как теоретические знания, так и знание содержания выполняемой лабораторной работы. В результате тестирования студент получает оценку знаний;
- программное обеспечение измерительного комплекса;
- комплект методической и технической документации, предназначенный для преподавательского состава.
Программное обеспечение МПСО позволяет:
- выводить в одних координатных осях до 21 измерительного канала, с индивидуальной настройкой параметров масштаба по вертикали для каждого из каналов и общей для всех каналов настройкой параметров масштаба по горизонтали;
- строить фигуры Лиссажу для двух любых измерительных каналов;
- производить анализ спектра любого из используемых измерительных каналов;
- производить измерение частоты сигнала на любом используемом канале ;
- вычислять активную, реактивную составляющие мощности, полную мощность, коэффициент мощности;
- сохранять массив данных из буфера для последующего анализа;
- производить экспорт осциллограмм в графические форматы;
- задавать параметры ЦАП. ЦАП позволяет формировать сигналы синусоидальной, треугольной и прямоугольной формы.
Технические характеристики стенда:
Питание | ~3 380/220 В, 50Гц |
Потребляемая мощность, Вт не более | 300 |
Габаритные размеры стенда: | |
Ширина, мм | 1310 |
Высота, мм | 1460 |
Глубина, мм | 600 |
Вес оборудования, кг., не более | 80 |
Технические характеристики МПСО:
Количество гальванически развязанных АЦП | 3 шт. | |
Количество каналов в одном АЦП | 7 шт. | |
Частота дискретизации АЦП | 1 МГц | |
Количество каналов ЦАП | 1 шт. | |
Амплитуда сигнала ЦАП, до | ±5 В | |
Частота дискретизации ЦАП | 1 МГц | |
Диапазон измеряемых напряжений | ||
От | ±0,1 В | |
До | ±750 В | |
Диапазон измеряемых токов | ||
От | ±500 мкА | |
До | ±10А | |
Точность измерений, до | 0,5% |
Технические характеристики ПК:
Операционная система: | Microsoft Windows XP |
Коммуникационные порты: | USB 2.0 |
Процессор: | Intel Atom 1600 MHz |
Оперативная память: | DDR2 1024 MB |
Жесткий диск: | 160 GB |
Видеоподсистема: | Intel GMA 950 1024x600 8.9” |
Устройства ввода информации: | Клавиатура, Touchpad |
Устройства чтения сменных носителей: | Compact Flash, SD-card, USB-Flash. |
Комплектность оборудования "Качество электрической энергии в системах электроснабжения с МПСО" модификации НТЦ-10.65:
- лабораторный стенд "Качество электрической энергии в системах электроснабжения с МПСО" НТЦ-10.65;
- программное обеспечение;
- паспорт;
- комплект перемычек.
Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по электротехнике и энергетике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта
561200 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.
Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.
