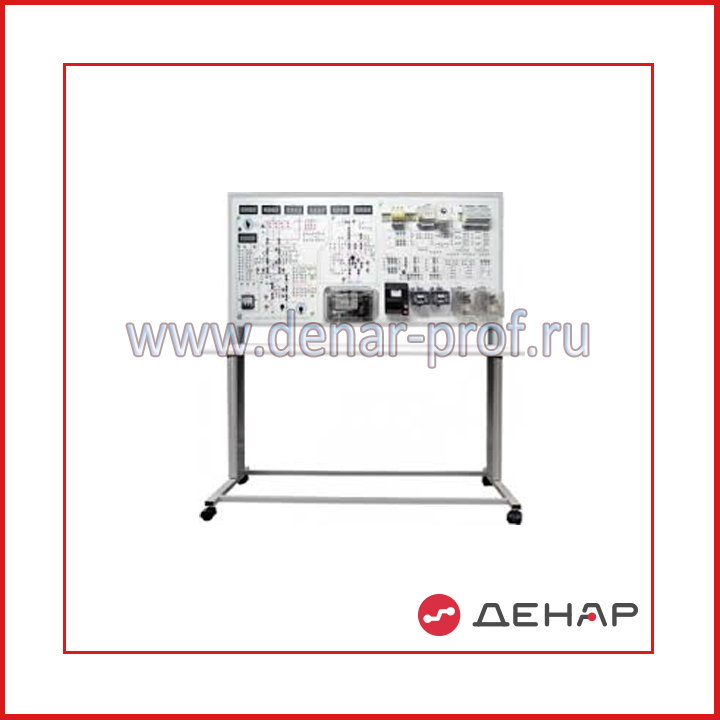

НТЦ-10.66 Релейная защита и автоматика в системах электроснабжения с МПСО

НТЦ-10.66 Релейная защита и автоматика в системах электроснабжения с МПСО

Код стенда: НТЦ-10.66
Количество выполняемых работ: 10
Сеть: 3~50Гц 380В 3P+N
Потребляемая мощность: 300 Вт
Рекомендуемое дополнительное оборудование: компьютер

Лабораторный стенд предназначен для использования в качестве учебного оборудования при проведении лабораторно-практических занятий по дисциплинам "Основы электроснабжения промышленных предприятий", "Релейная защита и автоматика" и др.

Объектом исследования являются аппараты релейной защиты и автоматики систем электроснабжения.

Стенд позволяет проводить следующие лабораторные работы:

Исследование максимальной токовой защиты линии электропередачи.
Исследование мгновенной токовой отсечки линии электропередачи.
Исследование максимальной токовой защиты радиальной электрической сети с односторонним питанием.
Исследование продольной дифференциальной защиты линии электропередачи.
Исследование поперечной дифференциальной защиты линии электропередачи.
Исследование дифференциальной защиты трансформатора.
Исследование максимальной токовой защиты электрической цепи с помощью автоматического выключателя.
Исследование защиты электрической цепи от перегрузки с помощью теплового расцепителя автоматического выключателя.
Исследование схемы автоматического повторного включения резервного питания линии электропередачи.
Исследование схемы автоматического повторного включения линии электропередачи

Техническое описание стенда

Конструктивно стенд состоит из корпуса, в который установлена часть электрооборудования, микропроцессорная измерительная система, лицевая панель и столешница интегрированного рабочего стола.

В корпусе стенда размещены:

силовой трансформатор питания ОСМ-0,1;
плата секундомера с точностью измерения 0.01с для измерения времени срабатывания схем релейной автоматики;
блок нагрузочных резисторов;
модуль микропроцессорной измерительной системы, обеспечивающий многоканальное проведение измерений во всех трех фазах с выводом измеренных величин тока и напряжения на цифровые индикаторы. Комплекс измеряемых параметров достаточен для эффективного исследования процессов в электроэнергетических системах без подключения стенда к компьютеру.
Проведение работ с подключением стенда к компьютеру позволяет с применением прилагаемого ПО отображать величины токов, напряжений и мощности в каждой из трех фаз в статических режимах.

Лицевая панель стенда условно разделена на две части: схемная и аппаратная.
На схемной части лицевой панели изображены электрические схемы объектов исследования. Все схемы, изображенные на панели, разбиты на группы в соответствии с тематикой проводимых работ. На панели установлены коммутационные гнёзда, коммутационная аппаратура, а также органы управления, позволяющие изменять параметры исследуемых элементов при проведении лабораторной работы.
На аппаратной части лицевой панели установлены исследуемые аппараты релейной защиты и автоматики и на коммутационные гнезда рядом с ними выведены их контакты для сборки схем защиты и автоматики собственной разработки.

Предусмотрена возможность сборки схем собственной разработки с помощью перемычек различной длины и подключения к каналам измерения микропроцессорной измерительной системы МПСО.

К лабораторному стенду прилагается программное и методическое обеспечение:

программа тестирования студента для допуска к лабораторным работам. В процессе тестирования проверяются как теоретические знания, так и знание содержания выполняемой лабораторной работы. В результате тестирования студент получает оценку знаний;
комплект методической и технической документации, предназначенный для преподавательского состава;

Технические характеристики

Технические характеристики стенда:

Питание	~3 380/220 В, 50Гц
Потребляемая мощность, Вт не более	300
Габаритные размеры стенда:
Ширина, мм	1310
Высота, мм	1460
Глубина, мм	600
Вес оборудования, кг., не более	85

Комплектность оборудования "Релейная защита и автоматика в системах электроснабжения с МПСО" модификации НТЦ-10.66:

лабораторный стенд "Релейная защита и автоматика в системах электроснабжения с МПСО" НТЦ-10.66;
программное обеспечение;
паспорт;
комплект перемычек;

Рекомендуемое дополнительное оборудование, не входящее в комплект поставки:

персональный компьютер / ноутбук.

Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по электротехнике и энергетике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта 642000 руб. Актуальные цены уточняйте у менеджеров.
