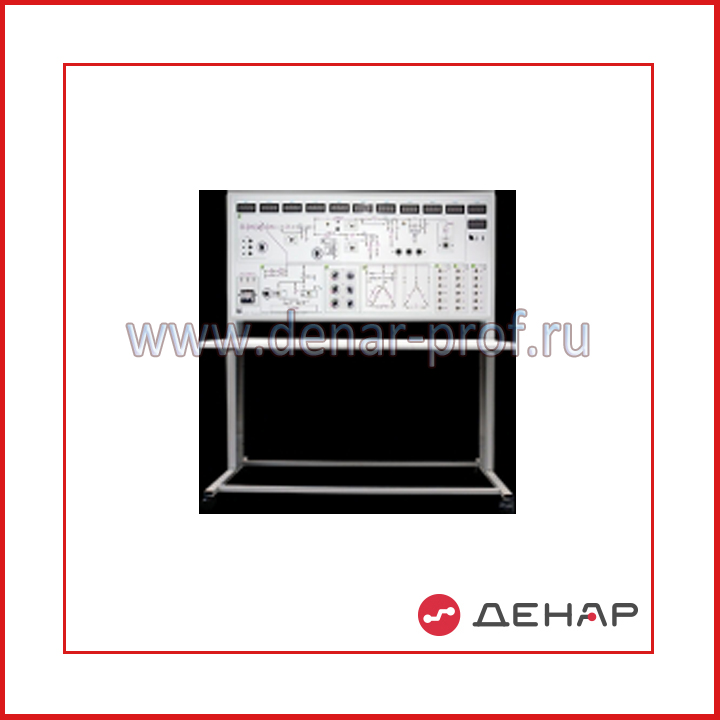

НТЦ-10.67 Распределительные сети систем электроснабжения с МПСО

НТЦ-10.67 Распределительные сети систем электроснабжения с МПСО

Код стенда: НТЦ-10.67
Количество выполняемых работ: 5
Сеть: 3~50Гц 380В 3P+N
Потребляемая мощность: 300 Вт
Рекомендуемое дополнительное оборудование: ПК/ноутбук
Программное обеспечение: ОсциллоГраф

Лабораторный стенд предназначен для использования в качестве учебного оборудования при проведении лабораторно-практических занятий по дисциплинам «Основы электроснабжения промышленных предприятий», «Электрические системы и сети» и др.

Объектом исследования является модель линии электропередачи нагруженная на активно-индуктивную нагрузку с возможностью подключения компенсирующих конденсаторов.

Стенд позволяет проводить следующие лабораторные работы:

Измерение параметров установившегося режима работы трансформатора.
Измерение параметров установившегося режима работы линии электропередачи.
Измерение параметров установившегося режима работы разомкнутой распределительной электрической сети.
Влияние компенсации реактивной мощности с помощью конденсаторной батареи на параметры установившегося режима работы разомкнутой распределительной электрической сети.
Исследование статической характеристики мощности по напряжению батареи конденсаторов.

Техническое описание стенда

Конструктивно стенд состоит из корпуса, в который установлена часть электрооборудования, микропроцессорная измерительная система, лицевая панель и столешница интегрированного рабочего стола.

В корпусе стенда размещены:

понижающие трансформаторы;
плата тиристорного регулятора напряжения (ТРН);
блок нагрузочных резисторов;
блок конденсаторов;
дроссели;
блок ламп накаливания ~220 В 15Вт, 15 ламп;
силовой автотрансформатор на базе ОСМ1-0,1;
модуль микропроцессорной измерительной системы;

модуль микропроцессорной измерительной системы обеспечивает многоканальное проведение измерений во всех трех фазах с выводом измеренных величин тока и напряжения на цифровые индикаторы. Комплекс измеряемых параметров достаточен для эффективного исследования процессов в электроэнергетических системах без подключения стенда к компьютеру.
Проведение работ с подключением стенда к компьютеру (USB) позволяет с применением прилагаемого ПО отображать осциллограммы токов и напряжений в каждой из трех фаз в статических и переходных процессах. Это существенно повышает качество и глубину приобретаемых в процессе проведения лабораторных работ знаний.

На лицевой панели изображены электрические схемы объектов исследования. Все схемы, изображенные на панели, разбиты на группы в соответствии с тематикой проводимых работ. На панели установлены коммутационные гнёзда, коммутационная аппаратура, а также органы управления, позволяющие изменять параметры исследуемых элементов при проведении лабораторной работы.

Органы управления на лицевой панели стенда:

переключатель блока ламп накаливания (нагрузки), позволяющий задавать различные режимы работы исследуемой 3-х фазной сети;
тумблеры магазина конденсаторов, который дает возможность изменять емкость в пределах 0÷31 мкФ с шагом 1 мкФ;
задающий потенциометр ТРН;
задающий потенциометр ТРН.

Для проведения работы необходимо собрать схему объекта исследования с помощью унифицированных перемычек, позволяющих собирать схемы без потери их наглядности.
Проведение лабораторных работ возможно как в ручном режиме, так и в режиме диалога с персональным компьютером.
Предусмотрена возможность сборки схем собственной разработки с помощью перемычек различной длины и подключения к каналам измерения микропроцессорной измерительной системы МПСО.

К лабораторному стенду прилагается программное и методическое обеспечение:

программа тестирования студента для допуска к лабораторным работам. В процессе тестирования проверяются как теоретические знания, так и знание содержания выполняемой лабораторной работы. В результате тестирования студент получает оценку знаний;
программное обеспечение измерительного комплекса;
комплект методической и технической документации, предназначенный для преподавательского состава.

Программное обеспечение МПСО позволяет:

выводить в одних координатных осях до 21 измерительного канала, с индивидуальной настройкой параметров масштаба по вертикали для каждого из каналов и общей для всех каналов настройкой параметров масштаба по горизонтали;
строить фигуры Лиссажу для двух любых измерительных каналов;
производить анализ спектра любого из используемых измерительных каналов;
производить измерение частоты сигнала на любом используемом канале ;
вычислять активную, реактивную составляющие мощности, полную мощность, коэффициент мощности;
сохранять массив данных из буфера для последующего анализа;
производить экспорт осциллограмм в графические форматы;
задавать параметры ЦАП. ЦАП позволяет формировать сигналы синусоидальной, треугольной и прямоугольной формы.

Технические характеристики

Технические характеристики стенда:

Питание	~3 380/220 В, 50Гц
Потребляемая мощность, Вт не более	300
Габаритные размеры стенда:
Ширина, мм	1310
Высота, мм	1460
Глубина, мм	600
Вес оборудования, кг., не более	80

Технические характеристики МПСО:

Количество гальванически развязанных АЦП		3 шт.
Количество каналов в одном АЦП		7 шт.
Частота дискретизации АЦП		1 МГц
Количество каналов ЦАП		1 шт.
Амплитуда сигнала ЦАП, до		±5 В
Частота дискретизации ЦАП		1 МГц
Диапазон измеряемых напряжений
	От	±0,1 В
	До	±750 В
Диапазон измеряемых токов
	От	±500 мкА
	До	±10А
Точность измерений, до		0,5%

Технические характеристики ПК:

Операционная система:	Microsoft Windows XP
Коммуникационные порты:	USB 2.0
Процессор:	Intel Atom 1600 MHz
Оперативная память:	DDR2 1024 MB
Жесткий диск:	160 GB
Видеоподсистема:	Intel GMA 950 1024x600 8.9”
Устройства ввода информации:	Клавиатура, Touchpad
Устройства чтения сменных носителей:	Compact Flash, SD-card, USB-Flash.

Комплектность оборудования "Распределительные сети систем электроснабжения с МПСО" модификации НТЦ-67.000:

лабораторный стенд "Распределительные сети систем электроснабжения с МПСО" НТЦ-67.000;
программное обеспечение;
паспорт;
комплект перемычек.
