НТЦ-10.78 Кабельно-проводниковая продукция и соединительные муфты

Лабораторный стенд предназначен для наглядного изучения устройства кабельного оборудования, применяемого для передачи и распределения электрической энергии в установках для сетей на напряжение 0,4 – 10 кВ.

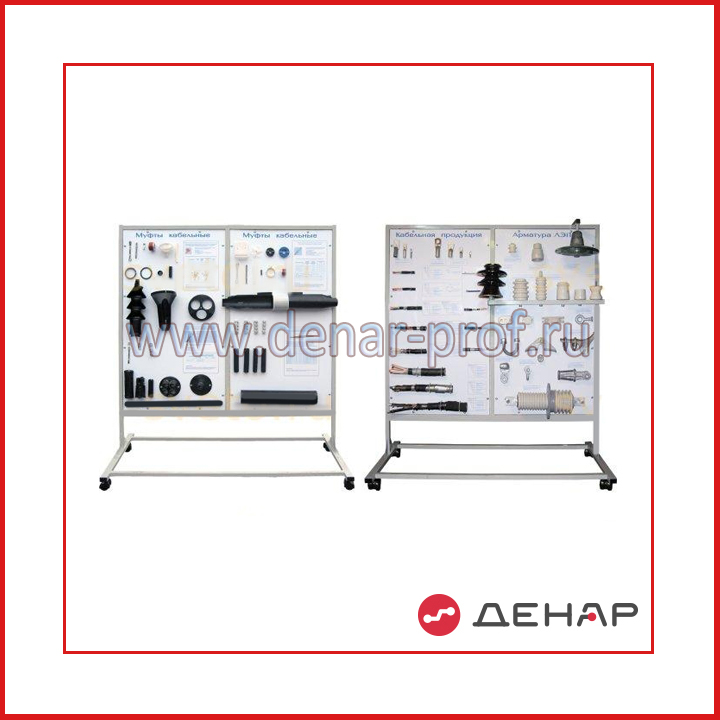

Комплект состоит из двух стендов напольного исполнения. Конструктивно стенд представляет собой раму обрамления для крепления двух панелей с наглядными пособиями, жестко соединенную с рамой основания, оснащенной колесными опорами.

На панели №1 размещены образцы кабельной продукции:

1.    Кабели силовые с пропитанной бумажной изоляцией.
2.    Кабели силовые в оболочке из вспененного поливинилхлоридного пластиката.
3.    Кабели силовые и контрольные бронированные, не распространяющие горение.
4.    Кабели с изоляцией из сшитого полиэтилена.
5.    Провода для воздушных линий:

• неизолированные провода;
• самонесущие изолированные провода.

6.    Наконечники, применяемые с данными видами кабелей.

Отрезки кабеля имеют разделанные окончания, позволяющие видеть все элементы их конструкции. Рядом с каждым образцом размещена табличка, включающая в себя: марку кабеля с расшифровкой структуры и его номинальные параметры.

На панели №2 размещены образцы арматуры воздушных линий электропередач для неизолированных и самонесущих изолированных проводов:

1.    Сцепная арматура (скобы, звенья, серьги).
2.    Натяжная арматура (зажимы натяжные).
3.    Соединительная арматура.
4.    Защитная арматура.
5.    Изоляторы:

• фарфоровые (проходные, опорные, штыревые);
• стеклянные (линейные подвесные).

Рядом с каждым образцом размещена табличка, включающая в себя: марку и номинальные параметры.

На панели №3 размещены образцы кабельных соединительных муфт:

1. Две соединительнst термоусаживаемые муфты разных типов.

Рядом с каждым образцом размещена табличка, включающая в себя: описание, марку муфты с расшифровкой структуры и его номинальные параметры, комплектность и др.

На панели №4 размещены образцы кабельных концевых муфт:

1. Две концевые термоусаживаемые муфты наружной установки разных типов.

Рядом с каждым образцом размещена табличка, включающая в себя: описание, марку муфты с расшифровкой структуры и его номинальные параметры, комплектность и др.

Муфты представлены в разрезанном виде, показывающем их устройство и элементы конструкции.

Комплектность оборудования "Кабельно-проводниковая продукция и соединительные муфты" модификации НТЦ-10.78:

• лабораторный стенд "Кабельно-проводниковая продукция" ;
• лабораторный стенд "Соединительные муфты" ;
• паспорт.
