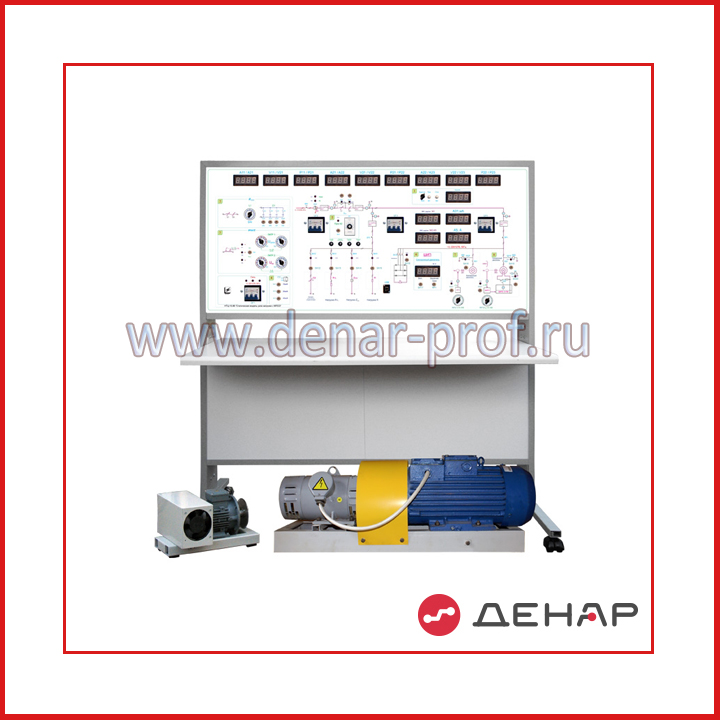

НТЦ-10.86 Лабораторный стенд "Статическая модель узла нагрузки с МПСО"

НТЦ-10.86 Лабораторный стенд "Статическая модель узла нагрузки с МПСО"

Код стенда: НТЦ-10.86
Количество выполняемых работ: 2
Сеть: 3~50Гц 220В 3P+N
Потребляемая мощность: не более 500 Вт.

Лабораторный стенд "Статическая модель узла нагрузки с МПСО" предназначен для использования в качестве учебного оборудования в высших и средних специальных учебных заведениях при проведении лабораторно-практических занятий по дисциплине «Устойчивость электрических систем».

Технические характеристики оборудования:

Питание		Через понижающий трансформатор 380/220, выходная трехфазная сеть после трансформатора переменного тока частотой 50Гц, линейное напряжение 220В (фазное напряжение 127В).
Потребляемая мощность, кВт не более		0,5
Габаритные размеры стенда
	Ширина, мм	1470
	Высота, мм	1310
	Глубина, мм	600
Вес оборудования, кг., не более		265
	Стенд с модулем аппаратным	65
	Агрегат электромашинный №1	80
	Агрегат электромашинный №2	25

Устройство

Изделие состоит из следующих составных частей:

панель лицевая;
корпус;
агрегат электромашинный №1;
агрегат электромашинный №2.

Панель лицевая представляет собой готовую электрическую схему, исследуемую в процессе выполнения лабораторных работ в различных режимах при различных значениях параметров ее элементов. Отдельные ветви схемы подключаются собственными тумблерами.

Лицевая панель разделена на функциональные блоки :

блок служебного индикатора;
блок модели распределительной линии Zлин;
блок регулятора напряжения трехфазного РНТ;
блок шунтовой конденсаторной батареи С2;
блок запуска режима «КЗ».

Наименование лабораторных работ:

Снятие статических характеристик и экспериментальное исследование устойчивости нагрузки с использованием физической модели.
Оценка статической устойчивости комплексной нагрузки.

Комплектность изделия:

стенд;
паспорт;
набор перемычек;
агрегат электромашинный №1;
агрегат электромашинный №2.

Рекомендуемое дополнительное оборудование:

Название	Описание
Трехфазный трансформатор ТСЗМ1 1,6	Трансформатор предназначен для подключения лабораторного стенда к промышленной сети 3~380/220 В 50 Гц.
