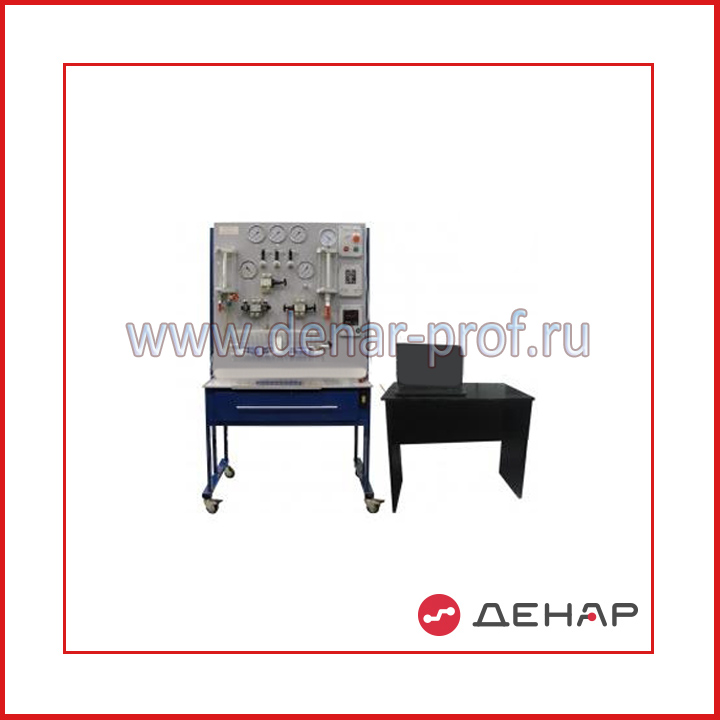

НТЦ-11.17 Гидравлика
| Код стенда: НТЦ-11.17 Количество выполняемых работ: 5 Сеть: 3~50Гц 380В 3P+N Потребляемая мощность: 2 кВт Рекомендуемое дополнительное оборудование: - |
Учебный лабораторный стенд предназначен для проведения лабораторных работ по курсу "Гидравлика" в средних специальных и высших учебных заведениях.
Стенд позволяет проводить следующие лабораторные работы:
- Измерение давления и расхода, определение режима течения жидкости;
- Построение напорной и пьезометрической линий трубопровода. Изучение уравнения Бернулли;
- Определение коэффициентов местных гидравлических сопротивлений;
- Определение коэффициента гидравлического трения (коэффициента Дарси);
- Исследование нестационарного (неустановившегося) истечения жидкости через гидродроссель (малое отверстие в тонкой стенке).
На рамной конструкции стенда, выполненной в виде одностороннего базиса со столом, расположены гидропанель и панель электроизмерений и управления. На панели электроизмерений и управления расположена схема гидравлическая принципиальная. Стенд имеет жесткую конфигурацию, не требующую перед проведением занятия каких-либо сборочных работ. В состав стенда входит гидростанция.
На стенде установлены трехфазный электродвигатель, шестеренный насос, напорный гидроклапан, фильтр, два распределителя с электромагнитным управлением, двухлинейный регулятор расхода, гидроаккумулятор, монтажные плиты, присоединительная арматура и трубопроводы.
Обеспечение при испытаниях достаточно высоких давлений и скоростей течения жидкости делает изучаемые процессы наглядными, что способствует усвоению учащимися материала. На стенде предусмотрена возможность изменения в широких пределах расхода жидкости.
Информационно-измерительная система стенда позволяет определять давления, расход, температуру рабочей жидкости, время. На стенде НТЦ–17.000 установлено 6 манометров (один из них электроконтактный), скоростной расходомер интегрирующего типа, электронный секундомер, термометр с биметаллическим чувствительным элементом.
В ряде работ полученные экспериментальные характеристики сопоставляются с результатами расчетов, что позволяет оценивать погрешности, допускаемые при расчетах.
К лабораторному стенду прилагается программное и методическое обеспечение:
- комплект методической и технической документации, предназначенный для преподавательского состава.
Технические характеристики стенда:
| Питание | 3~380/220 В, 50Гц |
Потребляемая мощность, кВт не более | 2 |
Напряжение питания электромагнитов, В | +24 |
Рабочая жидкость | Минеральное масло |
Номинальное давление в гидросистеме, МПа | 1,6 |
Габаритные размеры стенда: | |
Ширина, мм | 810 |
Высота, мм | 1620 |
Глубина, мм | 580 |
Вес оборудования, кг., не более | 160 |
Комплектность оборудования "Гидравлика" модификации НТЦ-11.17:
- лабораторный стенд "Гидравлика" НТЦ-11.17;
- паспорт.
Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по гидравлике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта
0 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.
Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.
