Гидравлика М1НТЦ-11.17.1
| Код стенда: НТЦ-11.17.1 Количество выполняемых работ: 6 Сеть: 3~50Гц 380В 3P+N Потребляемая мощность: 2 кВт Рекомендуемое дополнительное оборудование: - |
Учебный лабораторный стенд предназначен для проведения лабораторных работ по курсу "Гидравлика" в средних специальных и высших учебных заведениях. Стенд является дополненной версией учебного лабораторного стенда НТЦ-17.000
Стенд позволяет проводить следующие лабораторные работы:
- Измерение давления и расхода, определение режима течения жидкости;
- Построение напорной и пьезометрической линий трубопровода. Изучение уравнения Бернулли;
- Определение коэффициентов местных гидравлических сопротивлений;
- Определение коэффициента гидравлического трения (коэффициента Дарси);
- Исследование нестационарного (неустановившегося) истечения жидкости через гидродроссель (малое отверстие в тонкой стенке).
- Определение зависимости коэффициента расхода гидродросселя от температуры рабочей жидкости
Также на стенде НТЦ–17.100 увеличено (по сравнению со стендом НТЦ–17.000) количество объектов испытаний – местных сопротивлений и трубопроводов.

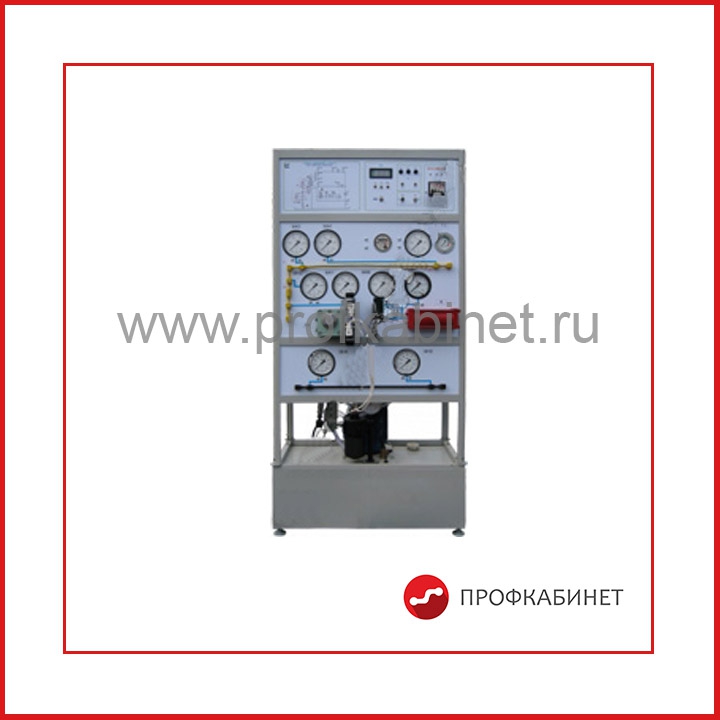

На рамной конструкции стенда, выполненной в виде одностороннего базиса со столом, расположены две гидропанели и панель электроизмерений и управления . На панели электроизмерений и управления расположена схема гидравлическая принципиальная. Стенд имеет жесткую конфигурацию, не требующую перед проведением занятия каких-либо сборочных работ. В состав стенда входит гидростанция.
На стенде установлены трехфазный электродвигатель, шестеренный насос, напорный гидроклапан, фильтр, два распределителя с электромагнитным управлением, двухлинейный регулятор расхода, гидроаккумулятор, монтажные плиты, присоединительная арматура и трубопроводы.
Обеспечение при испытаниях достаточно высоких давлений и скоростей течения жидкости делает изучаемые процессы наглядными, что способствует усвоению учащимися материала. На стенде предусмотрена возможность изменения в широких пределах расхода жидкости.
Информационно-измерительная система стенда позволяет определять давления, расход, температуру рабочей жидкости, время. На стенде установлено 8 манометров (один из нихэлектроконтактный), скоростной расходомер интегрирующего типа, электронный секундомер, термометр с биметаллическим чувствительным элементом.
В ряде работ полученные экспериментальные характеристики сопоставляются с результатами расчетов, что позволяет оценивать погрешности, допускаемые при расчетах.
К лабораторному стенду прилагается программное и методическое обеспечение:
- комплект методической и технической документации, предназначенный для преподавательского состава.
Технические характеристики стенда:
| Питание | 3~380/220 В, 50Гц |
Потребляемая мощность, кВт не более | 2 |
Напряжение питания электромагнитов, В | +24 |
Рабочая жидкость | Минеральное масло |
Номинальное давление в гидросистеме, МПа | 1,6 |
Габаритные размеры стенда: | |
Ширина, мм | 810 |
Высота, мм | 1620 |
Глубина, мм | 580 |
Вес оборудования, кг., не более | 170 |
Комплектность оборудования "Гидравлика М1" модификации НТЦ-11.17.1:
- лабораторный стенд "Гидравлика М1" НТЦ-11.17.1;
- паспорт.
