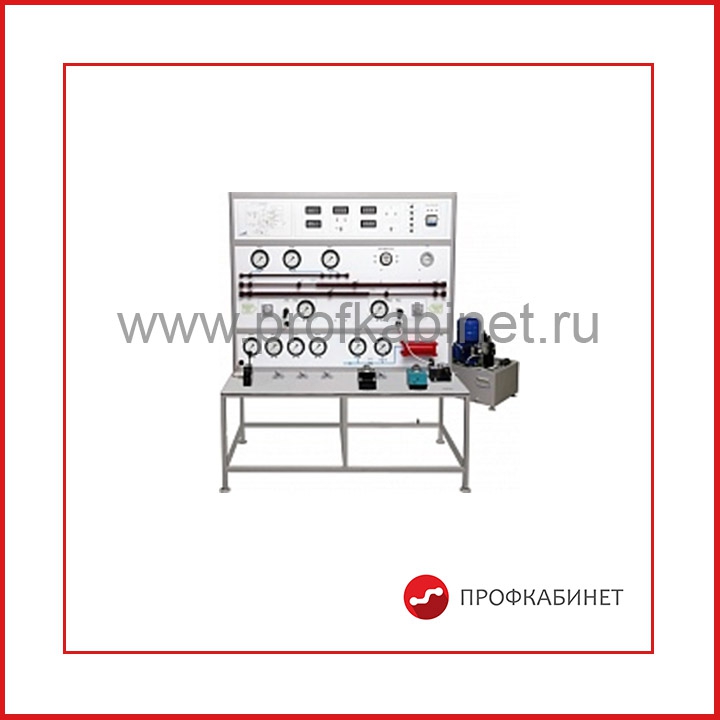

Гидравлика М2 НТЦ-11.17.2

Гидравлика М2 НТЦ-11.17.2

Гидравлика М2 НТЦ-11.17.2
Цену на данный комплекс можно уточнить у менеджеров

Код стенда: НТЦ-11.17.2
Количество выполняемых работ: 9
Сеть: 3~50Гц 380В 3P+N
Потребляемая мощность: 2 кВт
Рекомендуемое дополнительное оборудование: -



  Учебный лабораторный стенд предназначен для проведения лабораторных работ по курсу " Гидравлика и гидромашины" в средних специальных и высших учебных заведениях.


Стенд позволяет проводить следующие лабораторные работы:

  1. Измерение давления и расхода, определение режима течения жидкости.
  2. Построение напорной и пьезометрической линий трубопровода. Изучение уравнения Бернулли.
  3. Определение коэффициентов местных гидравлических сопротивлений.
  4. Определение коэффициента гидравлического трения (коэффициента Дарси).
  5. Исследование нестационарного (неустановившегося) истечения жидкости через гидродроссель (малое отверстие в тонкой стенке).
  6. Исследование характеристики объемного насоса при его работе совместно с предохранительным клапаном.
  7. Изучение устройства и исследование расходно-перепадной характеристики гидрораспределителя.
  8. Изучение устройства и исследование расходно-перепадной характеристики дросселя с обратным клапаном.
  9. Определение зависимости коэффициента расхода гидродросселя от температуры рабочей жидкости.




Конструктивный состав оборудования:

В состав стенда входят два конструктивно завершенных устройства:

  • Модуль гидравлических устройств, средств измерения и управления
  • Гидростанция

Указанные устройства между собой электрическими линиями и трубопроводами.

Модуль гидравлических устройств, средств измерения и управления имеет рамную конструкцию с односторонним базисом, на которой расположены стол, две гидропанели и панель электроизмерений и управления.

На панели электроизмерений и управления расположена схема гидравлическая принципиальная. Стенд имеет жесткую конфигурацию не требующую перед проведением занятия каких либо сборочных работ.

В качестве рабочей жидкости на стенде используется минеральное масло.

На стенде установлены: трехфазный электродвигатель, шестеренный насос, два напорных гидроклапана, фильтр, один распределитель с электромагнитным управлением и пять распределителей с ручным управлением, двухлинейный регулятор расхода, регулируемый гидродроссель, сдвоенный дроссель с обратным клапаном, гидроаккумулятор, монтажные плиты, присоединительная арматура, трубопроводы.

Обеспечение при испытаниях достаточно высоких давлений и скоростей течения жидкости делает изучаемые процессы наглядными, что способствует усвоению учащимися материала. На стенде предусмотрена возможность изменения в широких пределах расхода жидкости.

Информационно-измерительная система позволяет измерять давления, расход, частоту вращения вала насоса, мощность насоса, температуру рабочей жидкости, время. На стенде установлено 11 манометром (один электроконтактный), скоростной расходомер интегрирующего типа, электронный тахометр, электронный секундомер, цифровой киловаттметр, термометр с биметаллическим чувствительным элементом.

Для повышения точности измерений при исследовании местных гидравлических сопротивлений (внезапного расширения и внезапного сужения) использованы два электронных датчика, позволяющих измерять давления в восьми сечениях трубопроводов.

При создании стенда используется часть гидравлических аппаратов модульного монтажа.

В ряде работ полученные экспериментальные характеристики сопоставляются с результатами расчетов, что позволяет оценивать погрешности, допускаемые при расчетах.


К лабораторному стенду прилагается программное и методическое обеспечение:

  • комплект методической и технической документации, предназначенный для преподавательского состава.


Технические характеристики оборудования:

Технические характеристики стенда:

Питание

3~380/220 В, 50Гц

Потребляемая мощность, кВт не более

2,3

Напряжение питания электромагнитов, В

+24

Рабочая жидкость

Минеральное масло

Номинальное давление в гидросистеме, МПа

6,3

Габаритные размеры гидростанции:

Ширина, мм

400

Высота, мм

600

Глубина, мм

500

Габаритные размеры стенда:

Ширина, мм

1400

Высота, мм

1650

Глубина, мм

750

Вес оборудования, кг., не более

200


Комплектность оборудования "Гидравлика М2" модификации НТЦ-11.17.2:

  • лабораторный стенд "Гидравлика М2" НТЦ-11.17.2;
  • паспорт.









Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по гидравлике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта 0 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.

Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.

Надеемся на плодотворное сотрудничество!
