Гидромашины и гидроприводы М2 НТЦ-11.36.1

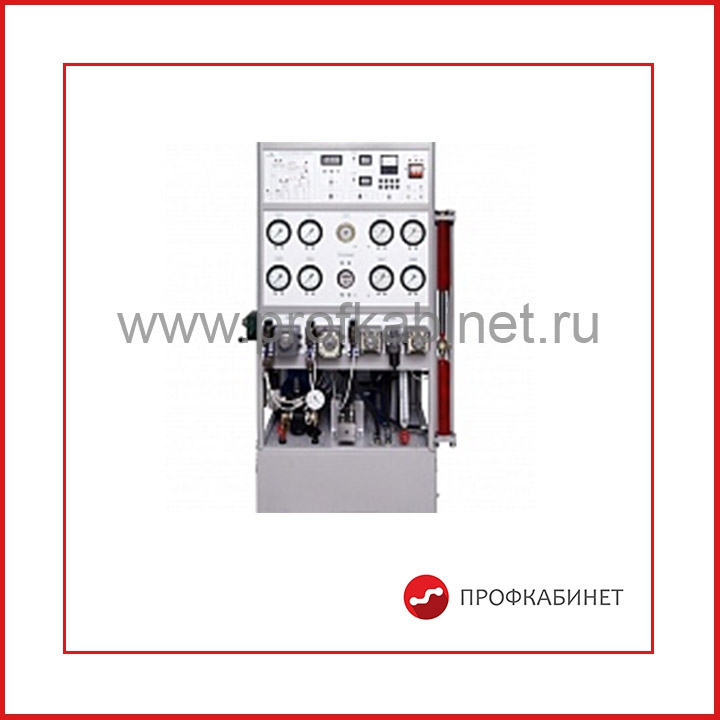

На рамной несущей конструкции стенда, выполненной в виде одностороннего базиса со столом, расположены три панели, предназначенные для установки:

• гидроаппаратуры;
• приборов измерения давления, расхода и температуры;
• элементов управления и электроизмерений.

На последней (третьей) панели расположена схема гидравлическая принципиальная. Стенд имеет жесткую конфигурацию, не требующую выполнения перед проведением лабораторного занятия каких-либо сборочных работ. В состав стенда входят две гидростанции.

На стенде установлены:

• два трехфазных электродвигателя;
• три шестеренных насоса, два гидроцилиндра;
• один аксиально-поршневой нерегулируемый гидромотор;
• два напорных гидроклапана;
• три гидрораспределителя с электромагнитным управлением;
• два двухлинейных регулятора расхода;
• два регулируемых дросселя, фильтр;
• монтажные плиты;
• присоединительная арматура и трубопроводы;
• трехлинейный регулятор расхода.

Благодаря используемой трехфазной системе электропитания имеется возможность с высокой точностью определять мощность, подводимую к основному насосу стенда и методически правильно получать рабочие и кавитационные характеристики насоса, а также определять КПД гидропривода при поступательном и вращательном движении выходных звеньев.

При испытаниях гидроприводов и гидродвигателей имеется возможность изменять в широких пределах скорости движения выходных звеньев и нагрузки на них.

При подборе гидравлических устройств стендов обеспечено согласование их характеристик по давлениям и расходам, что позволяет проводить экспериментальные исследования на различных режимах, включая номинальные.

Информационно-измерительная система стенда позволяет определять давления (на стенде установлено восемь манометров и один вакуумметр), расходы (в состав стенда входят два расходомера: объемного типа – для измерения расхода внутренних утечек и скоростного типа), температуру рабочей жидкости, мощность, подводимую к основному насосу, мощности на выходных звеньях (цилиндра и гидромотора), частоты вращений валов основного насоса и гидромотора. Частоты вращения измеряются с помощью электронных частотомеров. В состав стенда входит также электронный секундомер.

К лабораторному стенду прилагается программное и методическое обеспечение:

• комплект методической и технической документации, предназначенный для преподавательского состава.

Технические характеристики стенда:
