Гидравлическая аппаратура М2 НТЦ-11.37.1
| Код стенда: НТЦ-11.37.1 Количество выполняемых работ: 6 Сеть: 3~50Гц 380В 3P+N Потребляемая мощность: 2,2 кВт Рекомендуемое дополнительное оборудование: - |
Учебный лабораторный стенд предназначен для проведения лабораторных работ по курсу "Гидравлическая аппаратура" в средних специальных и высших учебных заведениях. Стенд является дополненной версией учебного лабораторного стенда НТЦ-37.000
Стенд позволяет проводить следующие лабораторные работы:
- Изучение устройства и определение характеристик напорных гидроклапанов (прямого и непрямого действия);
- Изучение устройства и определение характеристик редукционного клапана;
- Изучение устройства и определение характеристик гидрораспределителей;
- Изучение устройства и определение характеристик фильтров;
- Изучение устройства и определение характеристик двухлинейного регулятора расхода;
- Изучение устройства и определение характеристик трехлинейного регулятора расхода.

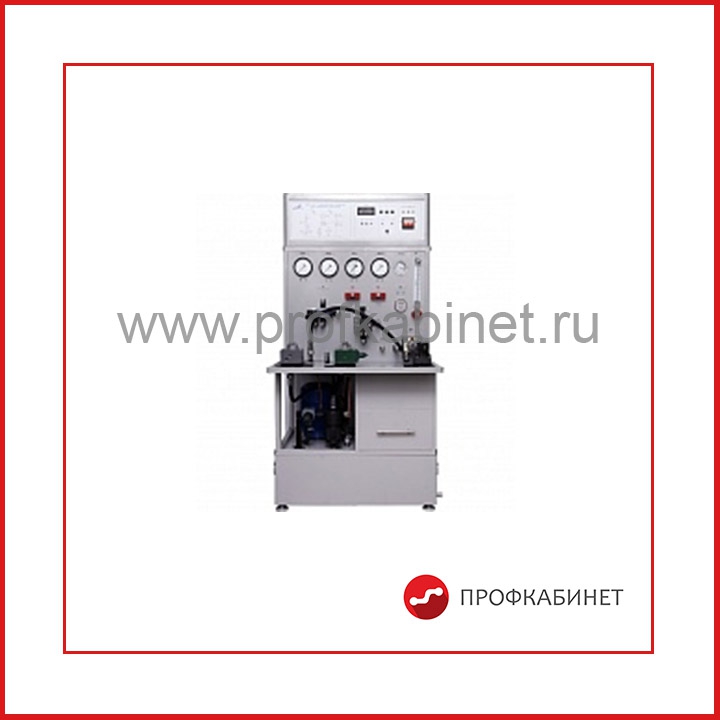

На рамной несущей конструкции стенда, выполненной в виде одностороннего базиса со столом, расположены две панели: гидравлическая и электрическая. На электрической панели приведена схема гидравлическая принципиальная. В нижней части стенда расположены гидростанция и тумбочка с ящиками для хранения трубопроводов, гидравлических устройств с монтажными плитами. Гидравлическая панель содержит наборное поле, на котором устанавливаются необходимые в выполняемой лабораторной работе устройства с монтажными плитами. Устройства соединяются с помощью эластичных трубопроводов и быстроразъемных соединений.
Перед проведением нового лабораторного занятия необходимо собирать схему системы требуемой конфигурации. Такая идеология построения стенда позволяет увеличить количество выполняемых работ, а также изменять при необходимости функциональные возможности стенда в перспективе.
В базовую комплектацию стенда НТЦ-11.37.1 входят:
- трехфазный электродвигатель;
- шестеренный насос;
- напорный фильтр;
- два напорных гидроклапана (прямого и непрямого действия);
- редукционный клапан (непрямого действия);
- гидрораспределитель с ручным управлением;
- двухлинейный регулятор расхода;
- регулируемый дроссель;
- трехлинейный регулятор расхода.
При подборке гидравлических устройств стендов обеспечено согласование их характеристик по давлениям и расходам, что позволяет проводить их экспериментальные исследования на различных режимах, включая номинальные.
Информационно-измерительная система стенда позволяет измерять:
- давления (четыре манометра),
- расходы (два расходомера – объемного и скоростного типов),
- температуру рабочей жидкости,
- время (электронный секундомер).
Предприятие-изготовитель по желанию заказчика готово увеличить перечень оборудования, входящего в комплект поставки, и увеличить количество выполняемых на стенде работ.
К лабораторному стенду прилагается программное и методическое обеспечение:
- комплект методической и технической документации, предназначенный для преподавательского состава.
Технические характеристики стенда:
| Питание | 3~380/220 В, 50Гц |
Потребляемая мощность, кВт не более | 2,2 |
Рабочая жидкость | Минеральное масло |
Номинальное давление в гидросистеме, МПа | 6,3 |
Габаритные размеры стенда: | |
Ширина, мм | 810 |
Высота, мм | 1650 |
Глубина, мм | 600 |
Вес оборудования, кг., не более | 190 |
Комплектность оборудования "Гидравлическая аппаратура М2" модификации НТЦ-НТЦ-11.37.1:
- лабораторный стенд "Гидравлическая аппаратура М2" НТЦ-11.37.1;
- паспорт.
Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по гидравлике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта
0 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.
Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.
