Гидростатика НТЦ-11.60
| Код стенда: НТЦ-11.60 Количество выполняемых работ: 4 Сеть: 3~50Гц 380В 3P+N Потребляемая мощность: 3,1 кВт |
Учебный лабораторный стенд предназначен для проведения лабораторных работ по дисциплинам: «Гидравлика, гидромашины и гидроприводы», «Гидравлические системы», «Механика жидкости и газа» и др. в средних специальных и высших учебных заведениях.
Стенд позволяет проводить следующие лабораторные работы:
- Определение рабочих и кавитационных характеристик центробежного насоса;
- Исследование характеристик насосной установки при последовательном включении насосов;
- Исследование характеристик насосной установки при параллельном включении насосов;
- Согласование характеристик насоса и сети. Определение оптимального режима работы.

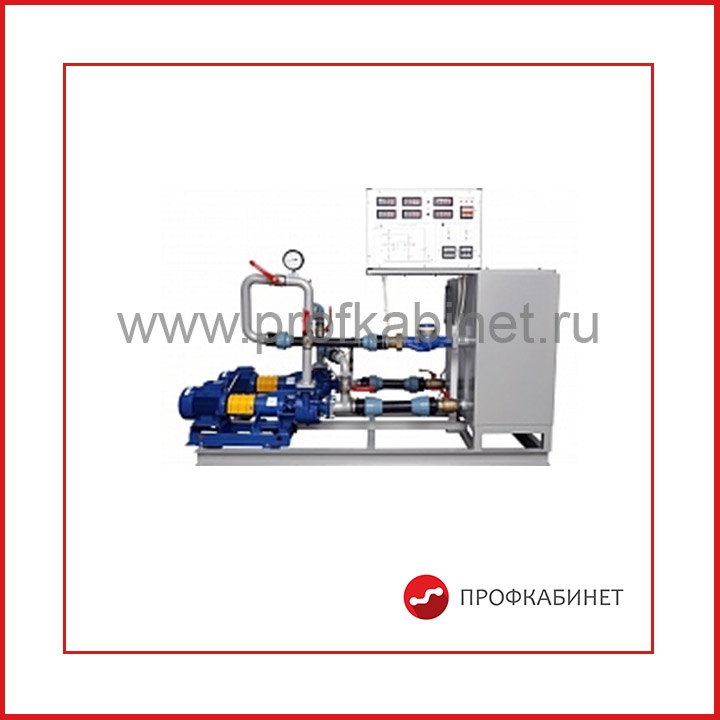

На рамной несущей конструкции установлены две подсистемы: гидравлическая и электрическая. Гидравлическая подсистема выполнена с разомкнутой циркуляцией рабочей жидкости, в качестве которой используется вода. При монтаже стенда не требуется подключение его к системам водоснабжения и канализации.
На стенде установлены:
- две насосные установки, каждая из которых содержит центробежный насос консольного типа и трехфазный асинхронный электродвигатель;
- один гидробак;
- трубопроводы с запорно-регулирующей аппаратурой;
- система электропитания;
- информационно-измерительная система.
Информационно-измерительная система позволяет измерять давления (на входах и выходах насосов), мгновенный расход, жидкости, мощности на входах электродвигателей. Результаты измерений индицируются в цифровом виде на электронном табло.
Для обеспечения высокого качества функционирования микропроцессорных датчиков и достижения требуемой точности измерений стенд содержит специально разработанную систему защиты от помех.
К лабораторному стенду прилагается программное и методическое обеспечение:
- комплект методической и технической документации, предназначенный для преподавательского состава.
Технические характеристики стенда:
| Питание | 3~380/220 В, 50Гц |
Потребляемая мощность, кВт не более | 3,1 |
Напряжение питания датчиков давления, В | +24 |
Рабочая жидкость | Вода |
Диапазон измеряемых в системе давлений, МПа | –0,1 до +0,4 |
| Объем воды, необходимый для заправки гидросистемы стенда, дм3 | 220 |
Габаритные размеры стенда: | |
Ширина, мм | 2000 |
Высота, мм | 1700 |
Глубина, мм | 900 |
Вес оборудования, кг., не более | 300 |
Комплектность оборудования "Исследование гидравлических характеристик насосного оборудования с МПСО" модификации НТЦ-11.60:
- лабораторный стенд "Исследование гидравлических характеристик насосного оборудования с МПСО" НТЦ-11.60;
- диск CD-R с сопроводительной документацией;
- паспорт.
Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по гидравлике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта
0 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.
Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.
