НТЦ-14.82 Энергосберегающие технологии. Исследование вихревого генератора.

НТЦ-14.82 Энергосберегающие технологии. Исследование вихревого генератора.

Код стенда: НТЦ-14.82
Количество выполняемых работ: 8
Сеть: 3~50Гц 380В 3P+N
Потребляемая мощность: 6 кВт

Лабораторный стенд предназначен для использования в качестве учебного оборудования в высших и средних специальных учебных заведениях при проведении лабораторно-практических занятий.

Изделие обеспечивает наглядность при изучении устройства и функционирования систем отопления.

Стенд позволяет проводить следующие лабораторные работы:

Изучение устройства и основных характеристик устройств системы отопления.
Изучение микропроцессорного измерителя регулятора температуры.
Определение теплоотдачи отопительных приборов.
Исследование работы вихревого теплогенератора.
Исследование эффективности системы отопления.
Исследование эффективности вихревого теплогенератора в системе отопления.
Исследование способов регулирования производительности вихревого теплогенератора.
Исследование системы теплоснабжения с использованием вихревого теплогенератора.

Техническое описание стенда

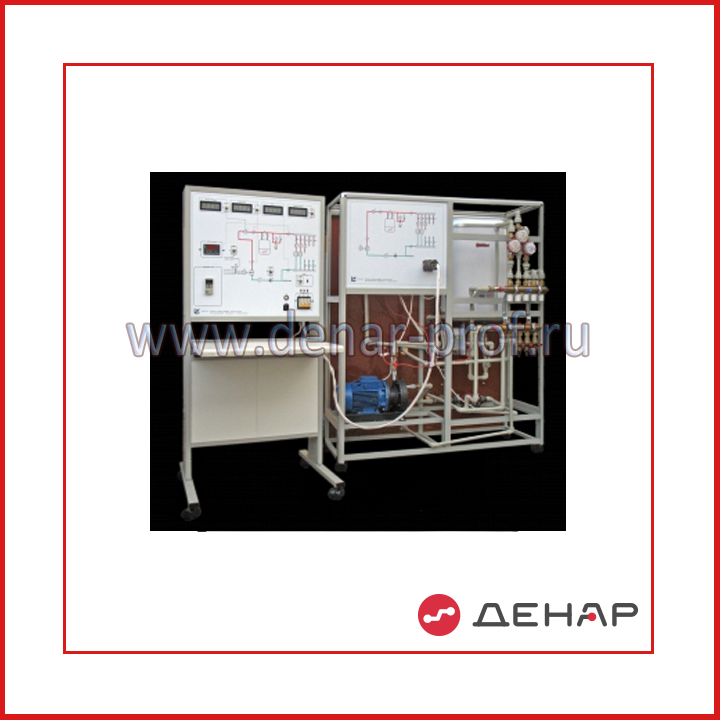

Стенд состоит из блока управления и силового агрегата.

Силовой агрегат представляет собой алюминиевую раму, на которой установлены:

вихревой теплогенератор;
водонагреватель-накопитель;
циркуляционный насос;
радиаторы отопления;
расширительный бачек;
система распределения теплоносителя;
преобразователи температуры;
расходомеры;
вентили.

Для удобства на панели системы управления изображена функциональная схема установки.

На лицевой панели системы управления и измерений установлены:

сетевой выключатель и сетевой индикатор;
функциональные переключатели;
цифровые индикаторы;
пульт управления преобразователем частоты;
измеритель-регулятор температуры.

Система измерений позволяет контролировать температуру в контурах теплоснабжения, мгновенный и накопленный расход теплоносителя, мгновенный и накопленный расход тепла, расход электроэнергии.

Система управления позволяет регулировать частоту вращения вихревого теплогенератора.

К лабораторному стенду прилагается программное и методическое обеспечение:

комплект методической и технической документации, предназначенный для преподавательского состава.

Технические характеристики

Технические характеристики стенда:

Питание	~3 380/220 В, 50Гц
Потребляемая мощность, кВт не более	6
Габаритные размеры блока управления
Ширина, мм	610
Высота, мм	1470
Глубина, мм	600
Габаритные размеры силового агрегата:
Ширина, мм	1200
Высота, мм	1200
Глубина, мм	450
Вес оборудования, кг., не более	150

Комплектность оборудования "Энергосберегающие технологии.Исследование вихревого генератора" модификации НТЦ-14.82:

система управления стенда "Энергосберегающие технологии.Исследование вихревого генератора"НТЦ-14.82;
силовой агрегат стенда "Энергосберегающие технологии.Исследование вихревого генератора"
мультиметр с термопарой;
паспорт;
диск CD-R с документацией.
