НТЦ-15.05 Электронная система управления секциями распределителей ЕНS внешних потребителей (БЕЛАРУС-3022.1)

НТЦ-15.05 Электронная система управления секциями распределителей ЕНS внешних потребителей (БЕЛАРУС-3022.1)

Код стенда: НТЦ-15.05
Количество выполняемых работ: 5
Сеть: 3~50Гц 380В 3P+N
Потребляемая мощность: 2 кВт

Учебный лабораторный стенд предназначен для проведения лабораторных работ в средних специальных и высших учебных заведениях для изучения гидроприводов тракторов и конструкции сельскохозяйственных машин. Стенд позволяет проводить обучение персонала по эксплуатации тракторов по джойстиковому управлению гидронавесным оборудованием, программированию операций, управлением секциями гидрораспределителя EHS на действующем макете оборотного плуга.

Стенд позволяет проводить следующие лабораторные работы:

Изучение электрогидравлического интегрального блока.
Изучение распределительной секции EHS, схемы позиционирования направляющего клапана и центрального золотника электрогидрораспределителя EHS.
Изучение джойстиков управления секциями распределителя EHS.
Изучение электронного блока программирования последовательности операций.
Управления секциями распределителя EHS, ручной режим, автоматический режим, программирование последовательности работы секций электрогидрораспределителя EHS.
Изучение панели электронной комбинированной (ПЭК) системы управления двигателем и внешними потребителями ГНС.

Конструктивный состав оборудования

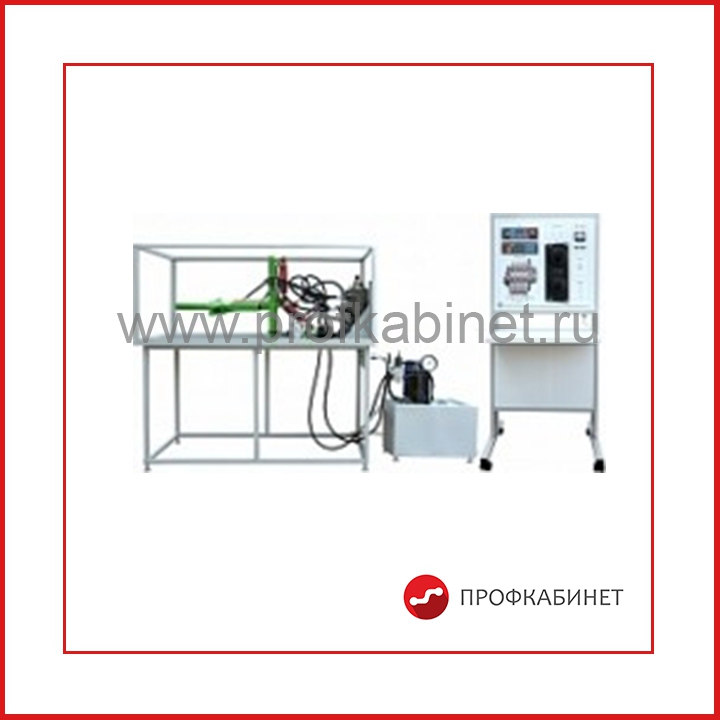

Стенд состоит из модуля управления и модуля гидравлики. Модуль управления состоит из корпуса, в который установлено электрооборудование, лицевая панель и столешница интегрированного рабочего стола. На лицевой панели расположены:

прибоы коммутации, защиты и индикации;
блок электронный БПО ГНС;
панель электронная ПЭК;
блок джойстиков БЭД-01;
изображение интегрального блока с гнездами диагностики.

Модуль гидравлики состоит из рамы, устанавливаемой на основание пола с помощью вворачиваемых опор, стола с кронштейном и ограждения. На столе смонтированы регулятор потока, электрогидравлический интегральный блок, действующий макет оборотного плуга с тремя гидроцилиндрами и нереверсивный гидромотор. Для питания электрогидравлического интегрального блока используется гидростанция, выполненная в виде отдельного модуля, состоящая из гидробака, электродвигателя, шестеренного насоса и гидроаппаратуры. Гидростанция может быть установлена внутри рамы или рядом. Подключение осуществлено двумя рукавами высокого давления длиной 2 м.

Технические характеристики оборудования:

Питание		3~380/220 В, 50 Гц
Потребляемая мощность, кВт не более		2
Максимальное давление в гидросистеме, МПа		6
Объем рабочей жидкости, дм		376
Габаритные размеры модуля управления:
	Ширина, мм	650
	Высота, мм	1470
	Глубина, мм	600
Габаритные размеры модуля гидравлики:
	Ширина, мм	1400
	Высота, мм	1350
	Глубина, мм	600
Габаритные размеры гидростанции:
	Ширина, мм	450
	Высота, мм	600
	Глубина, мм	450
Вес оборудования, кг. не более		260

Комплектность оборудования:

лабораторный стенд;
паспорт.

Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по автомобильной и дорожно-строительной технике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта 0 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.

Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.

Надеемся на плодотворное сотрудничество!
