НТЦ-15.39 Испытание и диагностирование рулевого управления трактора с гидроусилителем интегрального типа

НТЦ-15.39 Испытание и диагностирование рулевого управления трактора с гидроусилителем интегрального типа

Код стенда: НТЦ-15.39
Количество выполняемых работ: 3
Сеть: 3~50Гц 380В 3P+N
Потребляемая мощность: 4 кВт
Рекомендуемое дополнительное оборудование: -

Учебный лабораторный стенд предназначен для проведения лабораторных работ по дисциплинам, в которых изучаются гидроприводы автомобилей и тракторов, в средних специальных и высших учебных заведениях.

Стенд позволяет проводить следующие лабораторные работы:

Изучение устройства рулевого управления тракторов МТЗ-80 (82) с гидроусилителем.
Исследование характеристик рулевого управления с гидроусилителем.
Диагностирование технического состояния рулевого управления с гидроусилителем.

Конструктивный состав оборудования:

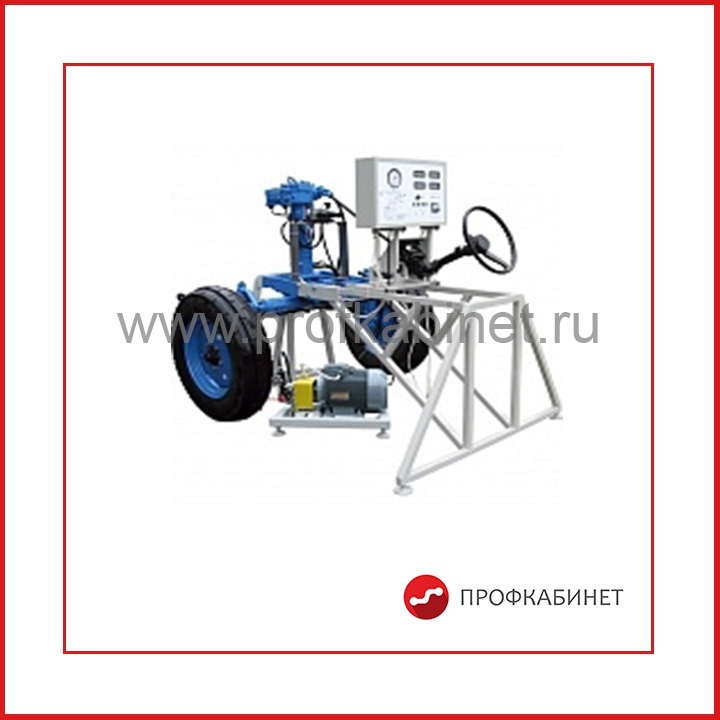

На специальной рамной конструкции, устанавливаемой на основание пола с помощью вворачиваемых опор, смонтированы: передняя ось трактора со ступицами и управляемыми колесами; гидроусилитель интегрального типа и привод с рулевым колесом. На стенде полностью воспроизведено рулевое управление трактора МТЗ-80. По желанию заказчика на стенд могут устанавливаться любые гидроусилители интегрального типа, разработанные и используемые на тракторах МТЗ (с насосом-дозатором, без насоса-дозатора). Для питания гидроусилителя используется насосная установка, выполненная в виде отдельного модуля, состоящая из электродвигателя и шестеренного насоса.

Для воспроизведения реальных режимов работы рулевого управления на стенде установлен специальный имитатор сопротивления повороту управляемых колес, позволяющий при поворотах (вправо и влево) в широких пределах бесступенчато изменять нагрузки на рулевое управление.

Для обеспечения возможности проведения исследований характеристик рулевого управления с гидроусилителем, имеющим «плохое» техническое состояние, на стенд установлен имитатор неисправностей гидроусилителя.

Информационно-измерительная система стенда, состоящая из электронных датчиков давления с электронной цифровой индикацией результатов измерений и автоматически управляемого электронного секундомера, позволяет получать информацию, необходимую для определения нагрузочных характеристик рулевого управления

Управление стендом и вывод результатов измерений осуществляется с помощью специального пульта, установленного на раме стенда. На панели пульта приведена также гидравлическая принципиальная схема стенда.

На стенде возможна проверка параметров и характеристик рулевого управления с гидроусилителем, регламентируемых соответствующими стандартами (гидравлический и механический люфт, усилие на рулевом колесе, передаточное отношение и КПД привода и др.). Также на стенде возможно выполнение работ, связанных с проверкой и регулировкой углов установки управляемых колес.

Информационно-измерительная система стенда адаптирована для работы с персональным компьютером

К лабораторному стенду прилагается программное и методическое обеспечение:

комплект методической и технической документации, предназначенный для преподавательского состава.

Технические характеристики оборудования:

Технические характеристики стенда:

Питание	3~380/220 В, 50 Гц
Потребляемая мощность, кВт не более	4
Рабочая жидкость	Минеральное масло
Объем рабочей жидкости, дм3	7
Максимальное давление в гидросистеме, МПа	8
Габаритные размеры стенда:
Ширина, не более, мм	2100
Высота, не более, мм	1800
Глубина, не более, мм	2200
Габаритные размеры насосной станции:
Ширина, не более, мм	650
Высота, не более, мм	375
Глубина, не более, мм	450
Вес стенда, не более, кг	275
Вес насосной станции, не более, кг	40

Комплектность оборудования "Испытание и диагностирование рулевого управления трактора с гидроусилителем интегрального типа" модификации НТЦ-15.39:

лабораторный стенд "Испытание и диагностирование рулевого управления трактора с гидроусилителем интегрального типа" НТЦ-15.39;
насосная станция;
паспорт.
