НТЦ-15.39.1 Испытание и диагностирование рулевого управления трактора с гидроусилителем интегрального типа и гидравлической системой управления блокировкой дифференциала

НТЦ-15.39.1 Испытание и диагностирование рулевого управления трактора с гидроусилителем интегрального типа и гидравлической системой управления блокировкой дифференциала

Код стенда: НТЦ-15.39.1
Количество выполняемых работ: 4
Сеть: 3~50Гц 380В 3P+N
Потребляемая мощность: 4 кВт
Рекомендуемое дополнительное оборудование: -

Учебный лабораторный стенд предназначен для проведения лабораторных работ по дисциплинам, в которых изучаются гидроприводы автомобилей и тракторов, в средних специальных и высших учебных заведениях.

Данный стенд по сравнению со стендом НТЦ-39.000 обладает следующими двумя наиболее существенными дополнительными возможностями, позволяющими:

проводить исследования гидравлической системы управления блокировкой дифференциала;
подавать на рулевое колесо управляющие воздействия с заданными характеристиками и обеспечивать их воспроизводимость.

Стенд позволяет проводить следующие лабораторные работы:

Изучение устройства рулевого управления тракторов МТЗ-80 (82) с гидроусилителем.
Исследование характеристик рулевого управления с гидроусилителем.
Диагностирование технического состояния рулевого управления с гидроусилителем.
Изучение устройства и исследование характеристик гидравлической системы управления блокировкой дифференциала.

Конструктивный состав оборудования:

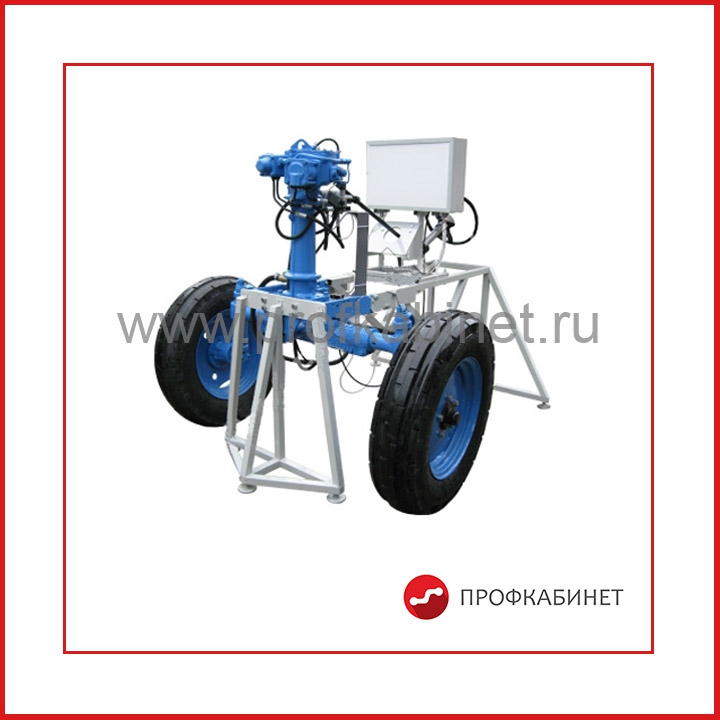

На раме установлены передняя ось трактора МТЗ-80 со ступицами и колесами, гидроусилитель с приводом рулевого управления, фрикцион блокировки дифференциала с приводом управления. Для формирования внешних воздействий на рулевое управление на стенде установлены два имитатора: сопротивления повороту управляемых колес и задающего воздействия. Имитатор задающего воздействия по сути представляет собой физическую модель оператора. Данное устройство обеспечивает при испытаниях вращение рулевого колеса с заданной угловой скоростью. При этом с помощью специальных датчиков фиксируются угловая скорость и усилие на рулевом колесе.

Для обеспечения возможности проведения исследований характеристик рулевого управления с гидроусилителем, имеющим «плохое» техническое состояние, на стенде установлен имитатор неисправностей гидроусилителя.

Информационно-измерительная система стенда позволяет измерять давления (с помощью электронных датчиков), угловую скорость рулевого колеса, усилие на рулевом колесе, время и скорость поворота управляемых колес.

Вывод информации с датчиков предусмотрен на электронные цифровые индикаторы, установленные на специальном пульте. На пульте также расположены органы управления стендом и схема гидравлическая принципиальная.

Управление стендом и вывод результатов измерений осуществляется с помощью специального пульта, установленного на раме стенда. На панели пульта приведена также гидравлическая принципиальная схема стенда.

К лабораторному стенду прилагается программное и методическое обеспечение:

комплект методической и технической документации, предназначенный для преподавательского состава.

Технические характеристики оборудования:

Технические характеристики стенда:

Питание	3~380/220 В, 50 Гц
Потребляемая мощность, кВт не более	4
Рабочая жидкость	Минеральное масло
Объем рабочей жидкости, дм3	7
Максимальное давление в гидросистеме, МПа	8
Габаритные размеры стенда:
Ширина, не более, мм	2100
Высота, не более, мм	1800
Глубина, не более, мм	2200
Габаритные размеры насосной станции:
Ширина, не более, мм	650
Высота, не более, мм	375
Глубина, не более, мм	450
Вес стенда, не более, кг	300
Вес насосной станции, не более, кг	40

Комплектность оборудования "Испытание и диагностирование рулевого управления трактора с гидроусилителем интегрального типа и гидравлической системой управления блокировкой дифференциала" модификации НТЦ-39.000М:

лабораторный стенд "Испытание и диагностирование рулевого управления трактора с гидроусилителем интегрального типа и гидравлической системой управления блокировкой дифференциала" НТЦ-15.39.1;
насосная станция;
паспорт.
