НТЦ-15.39.2 Поэлементное испытание и диагностирование рулевого управления автомобиля с гидроусилителем полуинтегрального типа

НТЦ-15.39.2 Поэлементное испытание и диагностирование рулевого управления автомобиля с гидроусилителем полуинтегрального типа

Код стенда: НТЦ-15.39.2
Количество выполняемых работ: 5
Сеть: 3~50Гц 380В 3P+N
Потребляемая мощность: 7,5 кВт
Рекомендуемое дополнительное оборудование: -

Учебный лабораторный стенд предназначен для проведения лабораторных работ по дисциплинам "Гидравлика, гидропривод и гидропневмоавтоматика" , "Проектирование автомобильных гидроприводов" и др. в средних специальных и высших учебных заведениях.

Стенд позволяет проводить следующие лабораторные работы:

Изучение устройства гидроусилителя полуинтегрального типа (МАЗ-64229).
Исследование рабочих характеристик шестеренного насоса.
Исследование характеристик трехлинейного регулятора расхода.
Исследование характеристик распределителя гидроусилителя.
Диагностирование технического состояния устройств гидроусилителя.

Конструктивный состав оборудования:

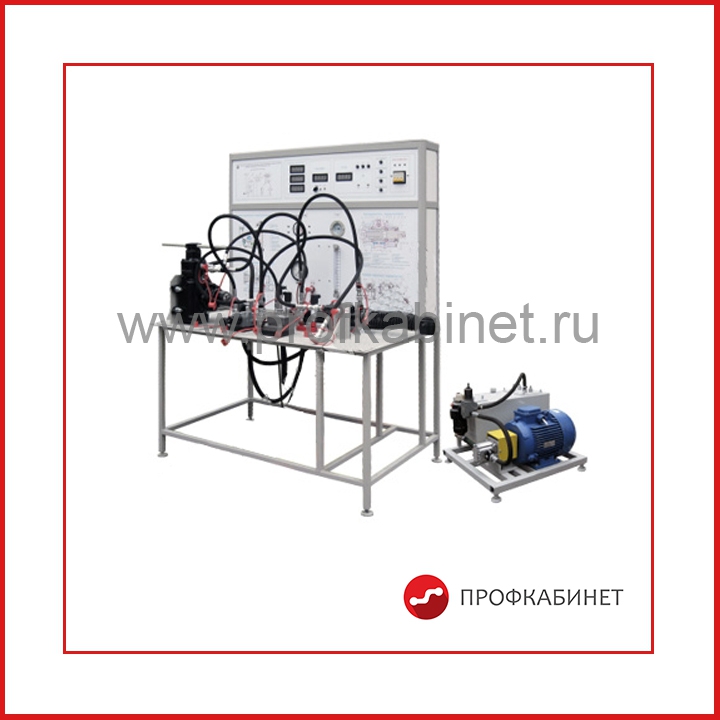

На рамной конструкции стенда, выполненной в виде одностороннего базиса со столом, расположены гидропанель и панель электроизмерений и управления. На панели электроизмерений и управления расположена гидравлическая принципиальная схема стенда. Гидравлические устройства и приборы установлены на столе и гидропанели. Кроме того, на гидропанели расположены конструктивные схемы устройств гидроусилителя. На стенде исследуются устройства гидроусилителя типа МАЗ-64229 (по желанию заказчика на стенд могут быть установлены для исследований устройства других типов).

Гидростанция, входящая в комплект поставки, выполнена в виде отдельного модуля. Основные устройства, устанавливаемые на стенд и гидростанцию, следующие: шестеренный насос, трехфазный асинхронный электродвигатель, напорный фильтр, напорный гидроклапан (два), регулируемый дроссель, гидроцилиндр, рулевой механизм с гидрораспределителем, трехлинейный регулятор расхода (клапан расхода и давления). Стенд имеет нежесткую конфигурацию. Требуемая конфигурация исследуемой подсистемы собирается с помощью эластичных трубопроводов с быстроразъемными соединениями (БРС).

Информационно-измерительная система стенда позволяет регистрировать давления, расходы, температуру, время. На стенде установлены три электронных датчика давления и один манометр, два расходомера интегрирующего типа (скоростной и объемный), электронный секундомер. Результаты измерения давления выводятся в цифровом виде.

К лабораторному стенду прилагается программное и методическое обеспечение:

комплект методической и технической документации, предназначенный для преподавательского состава.

Технические характеристики оборудования:

Технические характеристики стенда:

Питание	3~380/220 В, 50 Гц
Потребляемая мощность, кВт не более	7,5
Рабочая жидкость	Минеральное масло
Объем рабочей жидкости, дм3	25
Максимальное давление в гидросистеме, МПа	10
Габаритные размеры стенда:
Ширина, не более, мм	1220
Высота, не более, мм	1650
Глубина, не более, мм	750
Габаритные размеры насосной станции:
Ширина, не более, мм	650
Высота, не более, мм	375
Глубина, не более, мм	640
Вес стенда, кг., не более	130
Вес насосной станции, кг., не более	98

Комплектность оборудования "Поэлементное испытание и диагностирование рулевого управления автомобиля с гидроусилителем полуинтегрального типа" модификации НТЦ-15.39.2:

Лабораторный стенд "Поэлементное испытание и диагностирование рулевого управления автомобиля с гидроусилителем полуинтегрального типа" НТЦ-15.39.2;
насосная станция;
паспорт.

Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по автомобильной и дорожно-строительной технике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта 0 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.

Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.

Надеемся на плодотворное сотрудничество!
