НТЦ-15.39.3 Общие и поэлементные испытания и диагностирование рулевого управления автомобиля с гидроусилителем полуинтегрального типа

НТЦ-15.39.3 Общие и поэлементные испытания и диагностирование рулевого управления автомобиля с гидроусилителем полуинтегрального типа

Код стенда: НТЦ-15.39.3
Количество выполняемых работ: 6
Сеть: 3~50Гц 380В 3P+N
Потребляемая мощность: 7,5 кВт
Рекомендуемое дополнительное оборудование: -

Учебный лабораторный стенд предназначен для проведения лабораторных работ по дисциплинам "Гидравлика, гидропривод и гидропневмоавтоматика", "Проектирование автомобильных гидроприводов" и др. в средних специальных и высших учебных заведениях.

В отличие от стенда НТЦ-39.100 на данном стенде предусмотрено выполнение дополнительно еще одной работы, в которой проводятся общие испытания гидроусилителя (с имитацией сопротивления повороту управляемых колес).

Стенд позволяет проводить следующие лабораторные работы:

Изучение устройства гидроусилителя полуинтегрального типа (МАЗ-64229).
Исследование рабочих характеристик шестеренного насоса.
Исследование характеристик трехлинейного регулятора расхода.
Исследование характеристик распределителя гидроусилителя.
Определение нагрузочных характеристик гидроусилителя.
Диагностирование технического состояния устройств гидроусилителя.

Конструктивный состав оборудования:

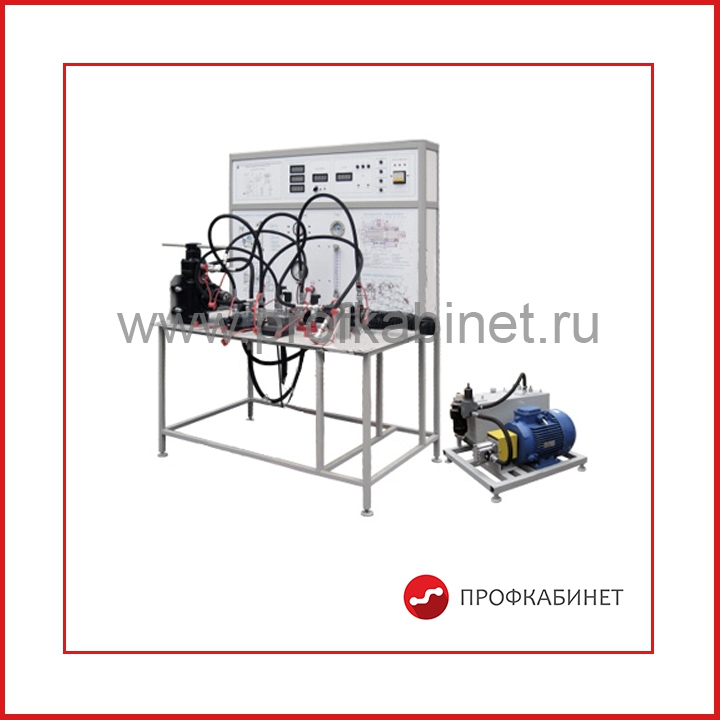

На рамной конструкции стенда, выполненной в виде одностороннего базиса со столом, расположены гидропанель и панель электроизмерений и управления. На панели электроизмерений и управления расположена гидравлическая принципиальная схема стенда. Гидравлические устройства и приборы установлены на столе, гидропанели и боковой поверхности стенда. На гидропанели расположены конструктивные схемы исследуемых устройств гидроусилителя. На стенде исследуются устройства гидроусилителя типа МАЗ-64229 (по желанию заказчика на стенд могут устанавливаться и другие типы гидроусилителей).

Гидростанция, входящая в комплект поставки, выполнена в виде отдельного модуля. Основные устанавливаемые на стенд и гидростанцию устройства: трехфазный асинхронный электродвигатель, шестеренный насос, напорный фильтр, напорные гидроклапаны (два), регулируемый дроссель, гидроцилиндры (два), рулевой механизм с гидрораспределителем, трехлинейный регулятор расхода (клапан расхода и давления), имитатор сопротивления повороту управляемых колес, имитатор неисправности гидроусилителя. Стенд имеет нежесткую конфигурацию. Требуемая конфигурация исследуемой подсистемы собирается с помощью эластичных трубопроводов с быстроразъемными соединениями (БРС).

Информационно-измерительная система стенда позволяет регистрировать давления, расходы, температуру, время.

На стенде установлены пять электронных датчиков давления и один манометр, два расходомера интегрирующего типа (скоростной и объемный), электронный секундомер. На стенде предусмотрена цифровая индикация результатов измерения давления.

К лабораторному стенду прилагается программное и методическое обеспечение:

комплект методической и технической документации, предназначенный для преподавательского состава.

Технические характеристики оборудования:

Технические характеристики стенда:

Питание	3~380/220 В, 50 Гц
Потребляемая мощность, кВт не более	7,5
Рабочая жидкость	Минеральное масло
Объем рабочей жидкости, дм3	25
Максимальное давление в гидросистеме, МПа	10
Габаритные размеры стенда:
Ширина, не более, мм	1220
Высота, не более, мм	1650
Глубина, не более, мм	750
Габаритные размеры насосной станции:
Ширина, не более, мм	650
Высота, не более, мм	375
Глубина, не более, мм	640
Вес стенда, кг., не более	130
Вес насосной станции, кг., не более	98

Комплектность оборудования "Общие и поэлементные испытания и диагностирование рулевого управления автомобиля с гидроусилителем полуинтегрального типа" модификации НТЦ-15.39.3:

лабораторный стенд "Общие и поэлементные испытания и диагностирование рулевого управления автомобиля с гидроусилителем полуинтегрального типа" НТЦ-15.39.3;
насосная станция;
паспорт.
