НТЦ-15.41.1 Гидравлическая тормозная система автомобиля с антиблокировочной системой торможения (ABS)

НТЦ-15.41.1 Гидравлическая тормозная система автомобиля с антиблокировочной системой торможения (ABS)

Код стенда: НТЦ-15.41.1
Сеть: ~50Гц 220В
Потребляемая мощность: 600 Вт

Лабораторный стенд "Гидравлическая тормозная система автомобиля с антиблокировочной системой торможения (ABS)" предназначен для использования в качестве учебного оборудования в высших и средних специальных учебных заведениях при проведении лабораторно-практических занятий по курсам: устройство автомобиля и техническая эксплуатация автомобилей.

Устройство и принцип работы :

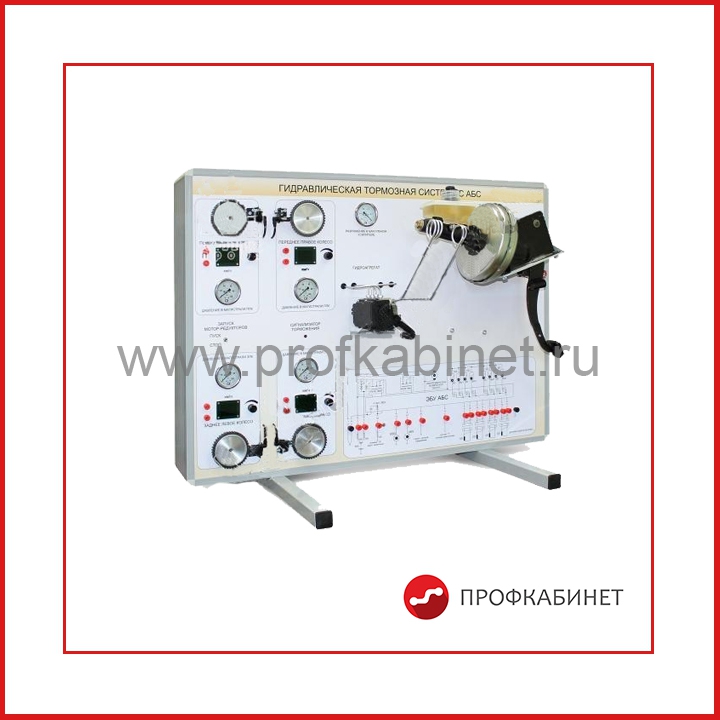

Конструктивно изделие представляет собой сборный алюминиевый каркас, на котором закреплено оборудование тормозной системы автомобиля и лицевая панель. На лицевой панели изображена гидравлическая схема тормозной системы автомобиля, размещены органы управления и индикаторы параметров системы. В нижней части лицевой панели размещены два двигателя, приводящих во вращение роторы передних колес. Частота вращения каждого из роторов задается индивидуально регуляторами, расположенными в правой нижней части лицевой панели. Возле роторов размещены кронштейны для крепления датчиков скорости колес. Конструкция кронштейнов позволяет многократно и быстро фиксировать датчики скорости колес возле каждого из роторов. В нижней части корпуса закреплены элементы задних тормозных механизмов автомобиля ВАЗ 2108, передний левый тормозной механизм автомобиля ВАЗ 2101, передний правый тормозной механизм автомобиля ВАЗ 2108, гидроагрегат системы АБС автомобиля ВАЗ 2118 и компрессор. В верхней части стенда размещены главный тормозной цилиндр, вакуумный усилитель, педаль тормоза и домкрат для создания усилия на педали тормоза. Измерительная система изделия позволяет измерять давления тормозной жидкости в рабочих цилиндрах и обоих камерах главного цилиндра, разрежение в вакуумной камере вакуумного усилителя, усилие на тормозной педали, скорость вращения роторов колес и контролировать состояние клапанов гидромодулятора АБС.

Технические характеристики оборудования:

Питание		1~220 В, 50Гц
Потребляемая мощность, кВт не более		0,6
Габаритные размеры стенда
	Ширина, мм	1550
	Высота, мм	1050
	Глубина, мм	700
Вес оборудования, кг., не более		100

Комплектность изделия:

паспорт;
стенд лабораторный;
шнур USB.

Рекомендуемое дополнительное оборудование, не входящее в комплект поставки:

автосканер.
