НТЦ-14.50 Энергосберегающие технологии. Теплоснабжение с МПСО

НТЦ-14.50 Энергосберегающие технологии. Теплоснабжение с МПСО

Код стенда: НТЦ-14.50
Количество выполняемых работ: 8
Сеть: 3~50Гц 380В 3P+N
Потребляемая мощность: 6 кВт
Рекомендуемое дополнительное оборудование: компьютер

Лабораторный стенд предназначен для использования в качестве учебного оборудования в высших и средних специальных учебных заведениях при проведении лабораторно-практических занятий. Изделие обеспечивает наглядность при изучении устройства и функционирования систем отопления.

Стенд позволяет проводить следующие лабораторные работы:

Изучение устройства и основных характеристик устройств системы отопления.
Определение потерь тепловой энергии при ее транспортировании.
Определение теплоотдачи отопительных приборов.
Экспериментальное исследование эффективности работы электрического теплового котла.
Изучение программируемого микроконтроллера в составе системы теплоснабжения.
Исследование автоматизированной системы управления теплоснабжением.
Экспериментальные исследования эффективности системы теплоснабжения.
Повышение эффективности работы системы отопления введением дополнительной ветви с циркуляционным насосом.

Техническое описание стенда

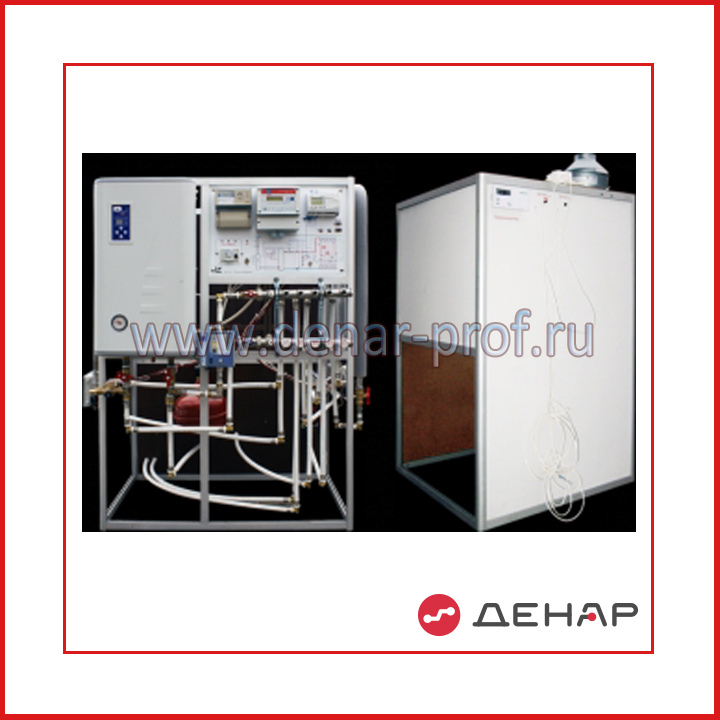

Стенд состоит из блока управления и силового агрегата.

Силовой агрегат представляет собой алюминиевую раму, на которой установлены:

электрический котел;
циркуляционные насосы;
радиаторы отопления;
расширительный бачек;
система распределения теплоносителя;
преобразователи температуры;
расходомеры;
вентили.

Отапливаемая камера собрана из алюминиевого профиля и стенками из ПВХ. Камера оборудована вытяжной вентиляцией c регулируемой частотой вращения, датчиками наружной и внутренней температуры, контроллером для автоматического поддержания температуры.

Для удобства на панели системы управления изображена функциональная схема установки.

На лицевой панели системы управления и измерений установлены:

сетевой выключатель и сетевой индикатор;
функциональные переключатели;
цифровые индикаторы;
программируемый логический контроллер.

К лабораторному стенду прилагается программное и методическое обеспечение:

программное обеспечение программируемого контроллера;
комплект методической и технической документации, предназначенный для преподавательского состава.

Технические характеристики:

Технические характеристики стенда:

Питание	~3 380/220 В, 50Гц
Потребляемая мощность, кВт не более	6
Габаритные размеры блока управления:
Ширина, мм	610
Высота, мм	1470
Глубина, мм	600
Габаритные размеры теплокамеры:
Ширина, мм	1200
Высота, мм	1470
Глубина, мм	900
Вес оборудования, кг., не более	100

Минимальные требования к ПК:

Операционная система:	Microsoft (R) XP, Vista
Коммуникационные порты:	USB 2.0
Процессор:	Intel Core2Duo 2200 MHz
Оперативная память:	DDR2 2048 MB
Жесткий диск:	320 GB
Видеоподсистема:	Intel GMA 950 1280x1024 19”
Устройства ввода информации:	Клавиатура, мышь
Устройства чтения сменных носителей:	DVD-Rom

Комплектность оборудования "Теплоснабжение с МПСО" модификации НТЦ-14.50:

система управления стенда "Теплоснабжение с МПСО" НТЦ-14.50;
теплокамера;
программное обеспечение;
паспорт.

Рекомендуемое дополнительное оборудование, не входящее в комплект поставки:

персональный компьютер / ноутбук.

Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по теплотехнике и термодинамике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта 0 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.

Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.

Надеемся на плодотворное сотрудничество!
