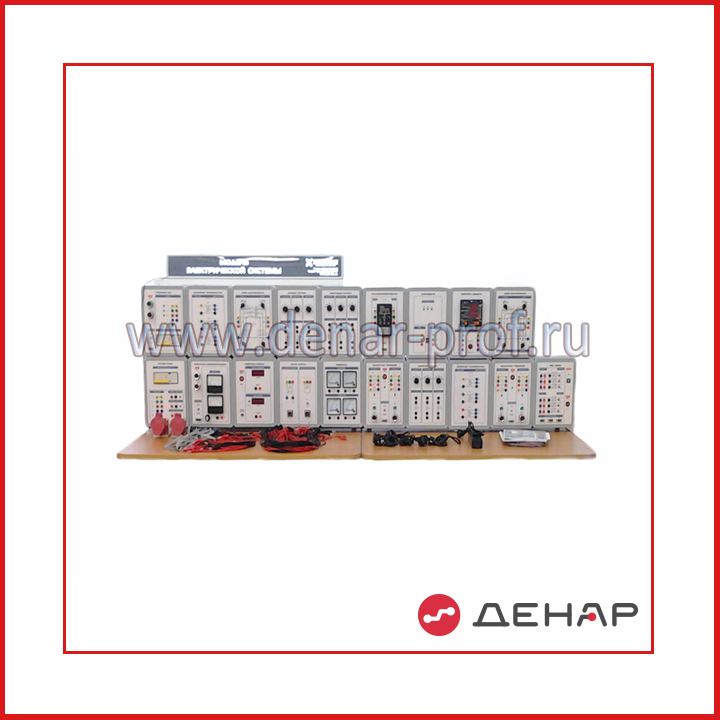

Комплект учебно-лабораторного оборудования "Модель трехфазной электрической системы с релейной защитой и автоматикой" МТЭСРЗ-СК-1

1. Модуль "Питание стенда"
2. Модуль "Трехфазная сеть"
3. Модуль "Измеритель мощности" - Satec
4. "Измерительный модуль"
5. Модуль "Модель линии электропередач"
6. Модуль "Аварийный выключатель" (2 шт.)
7. "Модуль синхронизации"
8. Модуль "Однофазный трансформатор" (2 шт.)
9. Модуль "Возбуждение синхронной машины"
10. Модуль "Частотный преобразователь"
11. Модуль "Электромашинный агрегат"
12. Модуль "Измеритель скорости"
13. "Модуль ввода/вывода" – плата Ni6008/6009 (2 шт.)
14. Модуль "Реле тока" (4 шт.)
15. Модуль "Высокочастотная защита"
16. Модуль "Реле напряжения" (3 шт.)
17. Модуль "Реле направления мощности"
18. Модуль "Дополнительные реле"
19. Модуль "Модель реле тока РТ-80"
20. Модуль "Реле времени"
21. Модуль "Модель дифференциального реле ДЗТ-11"
22. Модуль "Модель реле сопротивления типа КРС-1"
23. Электромашинный агрегат (асинхронный двигатель с короткозамкнутым ротором, синхронный двигатель, маховик, энкодер)
24. Программное обеспечение (компакт-диск)
25. Каркас 5х3 (2 шт.)

Состав учебно-лабораторного комплекса:

Усиленный цельнометаллический каркас на металлических подстольях с колесными опорами с функцией фиксации;

Стол. Поверхность стола выполнена из монолитной композитной панели из шумоизоляционного материала;

Планшетный моноблок:

Предусматривает:

прохождение тестовых заданий за ограниченное время;

распечатку результатов тестирования;

хранение библиотеки учебной литературы;

просмотр перечня лабораторных работ в электронном виде;

просмотр списка неисправностей при проведении лабораторных работ.

Характеристики:

17" TFT сенсорный дисплей;

Соотношение сторон: 4:3;

Сенсорный экран: ПАВ;

Размеры дисплея: 367х297х50 мм.;

Разрешение: 1024х768 @ 60Hz;

Шаг точки: 0.297х0.297;

Температура работы: 0С - +40С;

Питание: АС85-265V, 47-63Hz;

Мощность: 50W максимально;

Интерфейс сенсорного стекла: RS232 и USB;

Память: 8 Гб;

Параметры: Foxconn Atom D525 DDR2.

Cенсорный беспроводной пульт дистанционного управления:

Предусматривает:

Подачу питания на стенд после проверки преподавателем правильности собранной схемы и знаний техники безопасности, при этом стенд без пульта запустить нельзя;

Переключение с ручного режима выполнения лабораторной работы на компьютерный;

Выбор лабораторной работы и степени ее сложности;

Вывод результатов тестирования на печать после выполнения заданий.

Характеристики:

Размер сенсорного пульта управления: 190х65х20 мм.;

Тип питания: 2ААА;

Управление: сенсорное.

Отсек для хранения сенсорного беспроводного пульта дистанционного управления;

Блок управления "Просмотр видео" - просмотр учебного видеофильма с подробным описанием эксплуатации лабораторного оборудования в высоком качестве Full HD;

Мультимедийный динамик с функцией регулировку громкости;

Вывеска с названием стенда представляет собой электрифицированную панель с светодиодной подсветкой и устанавливается на передней стенке стенда (лабораторного стола). Питание на панель подается совместно с питанием на стенд, одновременно служит индикацией готовности стенда к работе;

Индивидуальные наушники для прослушивания инструкции выполнения лабораторных работ;

Люминесцентная лампа дневного света с подвижной опорой;

Маркерный Стенд-уголок "Техника безопасности при работе с учебно-лабораторным оборудованием":

Характеристики:

Размер: 1200х1000 мм.;

Карманы: А4 – 2 шт., оргстекло 1 мм.;

Основа: поливинилхлорид 6 мм., оцинкованный лист 0,5 мм.;

Профиль: П-образный алюминиевый обкладочный профиль толщиной 1 мм., шириной 4 мм.;

Способ резки: лазерная;

Покраска: порошковая;

Печать: полноцветная печать 1440 dpi с антибликовым покрытием и переменным размером капли (минимальный размер - 6 пиколитров).

Стенд – лента "Выдающиеся деятели науки и техники":

Характеристики:

Размер: 1000х300 мм.;

Основа: поливинилхлорид 3 мм.;

Профиль: П-образный обкладочный профиль толщиной 1 мм., шириной 4 мм.;

Способ резки: лазерная;

Покраска: порошковая;

Печать: полноцветная печать 1440 dpi с антибликовым покрытием и переменным размером капли (минимальный размер - 6 пиколитров).

Лабораторный стул.

1. Комплект учебно-лабораторного оборудования "Модель трехфазной электрической системы с релейной защитой и автоматикой" (МТЭСРЗ-СК-1).
2. Регистрирующий осциллограф.
3. Комплект соединительных проводов и силовых кабелей.
4. Брелок аварийного отключения.
5. Паспорт.
6. Руководство по эксплуатации.
7. Методические рекомендации по проведению лабораторных работ.

• Габариты: не более 3200х1600х650 мм.
• Масса: не более 270 кг.
• Электропитание: 220 В., 50 Гц.
• Потребляемая мощность: не более 1,5 кВт.
• Каркас блоков  из алюминиевого профиля.

1. Анализ переходных процессов при трехфазном КЗ в электрической сети, питающейся от источника бесконечной мощности
2. Анализ переходных процессов при несимметричных КЗ в электрической сети, питающейся от источника бесконечной мощности
3. Исследование процесса синхронизации натурного синхронного генератора с сетью и регулирования его активной и реактивной мощностей
4. Определение угловой характеристики синхронного генератора
5. Исследование влияния параметров элементов, схемы и режима электрической системы на его устойчивость
6. Исследование влияния на статическую устойчивость натурного синхронного генератора вида короткого замыкания в электроэнергетической системе
7. Исследование влияния на динамическую устойчивость натурного синхронного генератора длительности короткого замыкания в электроэнергетической системе
8. Исследование влияния автоматического регулирования возбуждения на статическую устойчивость синхронного генератора, работающего на параллель с сетью
9. Автоматическое повторное включение линии электропередачи
10. Автоматическое включение резерва питающего присоединения
11. Автоматическое регулирование частоты и активной мощности синхронного генератора
12. Автоматическое регулирование возбуждения синхронного генератора (АРВ)
13. Автоматическая синхронизация генератора с сетью
14. Испытание реле тока
15. Испытание реле напряжения
16. Испытание реле времени
17. Испытание реле тока с ограниченно-зависимой выдержкой времени
18. Испытание реле направления мощности
19. Испытание дифференциального реле
20. Испытание реле сопротивления
21. Токовая отсечка ЛЭП
22. Максимальная токовая защита ЛЭП с независимой выдержкой времени
23. Максимальная токовая защита ЛЭП с пуском по напряжению
24. Максимальная токовая защита ЛЭП с ограниченно-зависимой выдержкой времени
25. Токовая направленная защита ЛЭП
26. Токовая защита трансформатора (ТО, МТЗ, защита от перегрузки)
27. Дифференциальная защита трансформатора
28. Дистанционная защита ЛЭП

Для удобства применения и обучения, учебно-лабораторное оборудование интегрировано в учебно-лабораторном комплексе.
