Альтернативный источник энергии – солнечный коллектор (учебный стенд)

Стенд позволяет нагревать воду до температуры 60°С с помощью панели из инфракрасных и ксеноновых ламп (имитация солнечных лучей). Все параметры выводятся на персональный компьютер с обозначением их на мнемосхеме и архивацией данных.

Конструктивные элементы стенда.

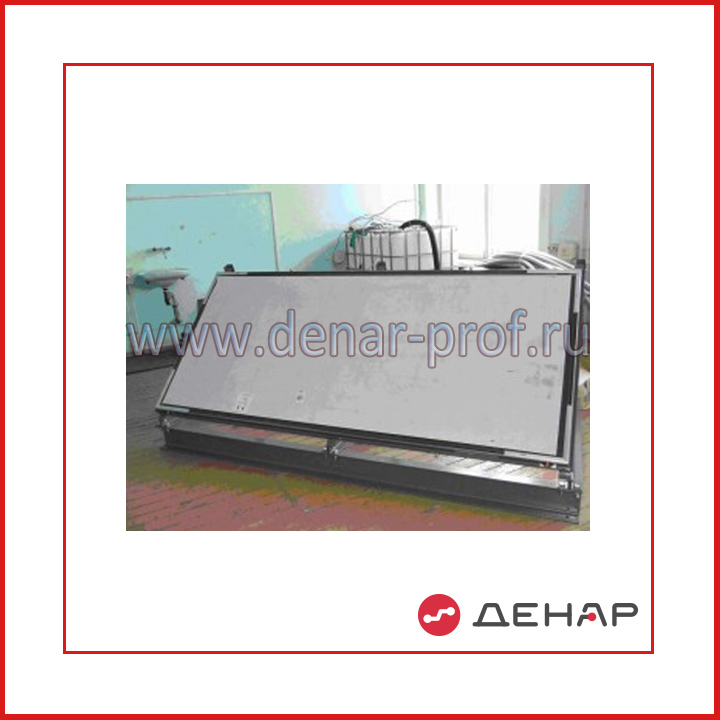

Солнечный коллектор выполнен из алюминиевой конструкции в виде рамы. Габариты: толщина 120 мм, высота 2500 мм, ширина 1200 мм. Поглотительная пластина из стального листа обработана высокопрочным покрытием с высокой поглощающей способностью. Трубчатый коллектор изготовлен из медных труб, ф ¾″. Остекление выполнено из прозрачного стекла. Дно и боковые стенки покрыты теплоизолирующим материалом. Все соединения конструкции герметизируются резиновыми прокладками. Выходные штуцера ф ¾″.
Аккумуляторный бак, V=80л., выполнен из нержавеющей стали с теплоизоляционным покрытием. Наружная обечайка и днище выполнены из нержавеющей стали. Выходные штуцера ф ¾″.
Соединение металлополимерными трубами ф ¾″. Участки труб для выхода горячей воды покрыты теплоизоляцией.
Установлен предохранительный клапан со стороны выхода горячей воды из аккомуляторного бака и обратный клапан на входе холодной воды в систему.
Панель из шести ламп инфракрасного излучения общей мощностью 3 кВт.

Монтажные стойки из металлоконструкций:
для аккумуляторного бака;
для солнечной панели;
для панели инфракрасного облучения. Данная стойка обеспечена колесиками для передвижения.
Приборы контроля:
датчик температуры на входе холодной воды;
датчик температуры на выходе горячей воды;
счетчик расхода воды;
электронные часы.
Персональный компьютер – ноутбук.

Характеристики ноутбука
Процессор:
Процессор AMD Sempron™ для ноутбуков SI-42 • 2,10 ГГц, Кэш-память 2-го уровня 512 Кб
ОЗУ:
2048 Мб
Жесткий диск:
250 Гб
Видеокарта:
NVIDIA GeForce 8200M до 895 Мб
Опт. привод:
DVD-RW
Беспровод. связь:
IEEE 802.11g, IEEE 802.11b
Дисплей:
15.6″ (39.6 см) 1366 x 768
Модем:
56K
Сеть:
10/100 Мбит/сек
Разъемы:
3 x USB 2.0, HDMI, VGA, RJ-45, RJ-11, разъем для подключения наушников, разъем для подключения микрофона
ОС:
Windows Vista® Home Basic с Service Pack 1
Габариты:
37.8 x 4.4 x 25.2 см

Стенд должен быть смонтирован и подключен к водопроводной сети и канализации.
Общая площадь стенда ДхШхВ 2х3х3,2м.
