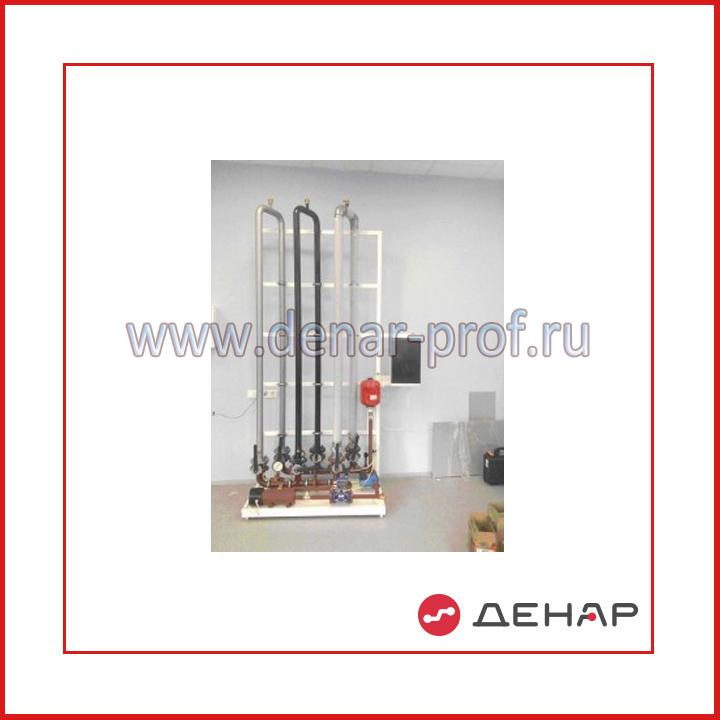

Лабораторный стенд для исследования параметров энергосбережения при транспортировке теплоносителя ИЭ — 0.01

Предназначен для демонстрации и изучения энергосберегающих технологий при транспортировке теплоносителя.

Стенд состоит из:

- модуль трубопроводной транспортной системы;
- конструктив для размещения оборудования;
- модуль источника нагрева;
- щит электропитания и автоматики с комплектом датчиков;
- специализированное программное обеспечение автоматизации процесса.

Для обеспечения поставленной задачи стенд комплектуется следующим оборудованием:

- тепловая система, состоящая из трёх параллельно включенных циркуляционных трубопроводов /= 4-5м ДУ (1 ¼ » — 2″) с различными условиями теплообмена с поверхности:
- трубопровод стальной без изоляции окрашенный серебрянкой,
- трубопровод стальной без изоляции с окраской черной матовой краской,
- трубопровод стальной грунтованный изолированный (с возможностью замены изоляции на другой тип).

На каждом из трубопроводов установлена запорная арматура с целью подключения в процессе исследований одного из трубопроводов к циркуляционному контуру. Тепловая система монтируется на сварной подставке, на которой помимо трубопроводов устанавливаются проточный электроводонагреватель, циркуляционный насос, мембранный бак.
- циркуляционный насос с параметрами: Н= 6-8 м, Q=6-12 м3/час с возможностью дискретного изменения скорости циркуляции теплоносителя;
- проточный водонагреватель мощностью 2-4 кВт;
- контрольно-измерительные приборы: 2 показывающих манометра, 6 биметаллических термометров (на входе и выходе каждого трубопровода); расходомер для горячей воды с индикатором расхода и токовым выходом 4-20 mа;
- датчики системы автоматики: 2 аналоговых датчика давления, 2 термосопротивления;
- вспомогательная трубопроводная арматура (автоматические воздухоотводящие устройства, тройники, отводы и пр.);
- мембранный расширительный бак 8 л;
- щит электропитания и управления с контролем МС.8.
