Экспериментальная установка для изучения гидромеханических процессов

Позволяет проводить обслуживание насосов; параллельное и последовательное соединение насосов (определение производительности, напора, полезной и потребляемой мощности, коэффициента полезного действия)

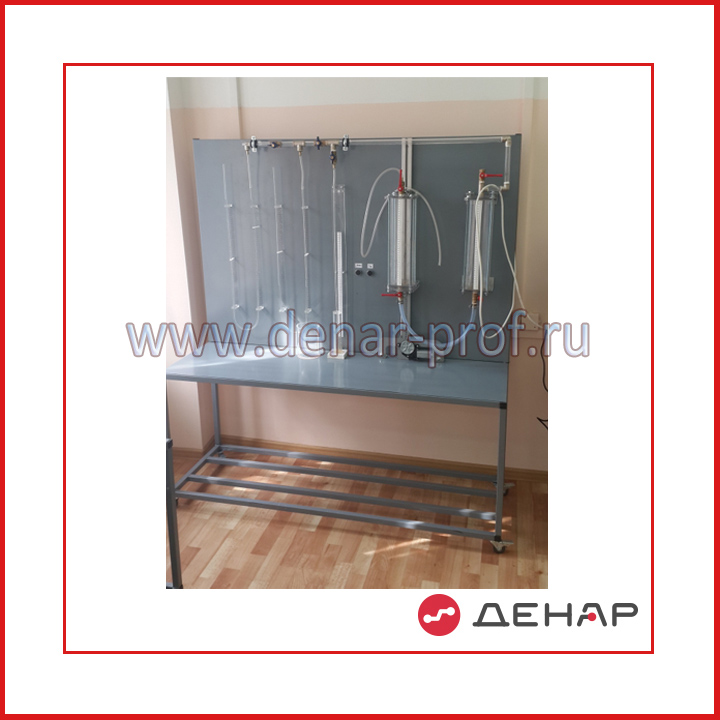

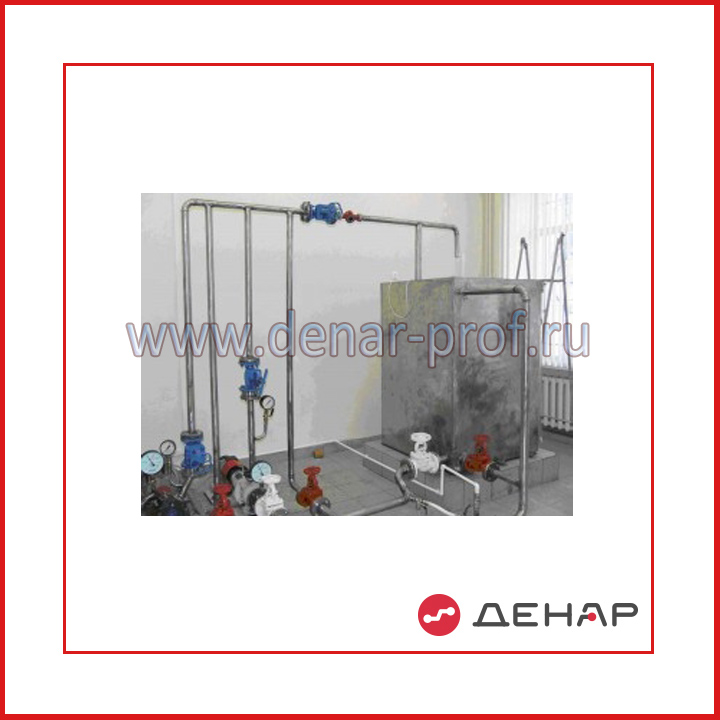

Экспериментальная установка для изучения гидромеханических процессов состоит из:

1. Бака из нержавеющей стали
Бак из нержавеющей стали цилиндрической формы.
Конструкция бака:
— всасывающий трубопровод диаметром 57 мм х 5 мм из нержавеющей стали — напорный трубопровод диаметром 40 мм х 2,5 мм из нержавеющей. Отсечные вентили из нержавеющей стали .
Бак имеет указатель уровня, точность измерения уровня 2 мм. С показывающим дигитальным прибором, шкала которого проградуирована в литрах, предусмотрен слив. Наружная поверхность – полированная. Диаметр бака 800 мм. Объем 1 м3.

2. Центробежного химического насоса.
Для ознакомления с принципом работы, порядком запуска центробежного насоса в схеме установки; проведения испытаний центробежного насоса, определения производительности в зависимости от изменения скорости вращения (с использованием частотного преобразователя) и от степени закрытия задвижки напорной линии.
Центробежный насос соединен с помощью муфты с асинхронным электродвигателем -380В, мощностью 2 кВт номинальной скоростью – 1500 об/мин.
Вода всасывается насосом из питательного бака, уровень воды в котором выше уровня насоса (в связи с этим насос не требует заливки). На всасывающем трубопроводе, выполненном из нержавеющей стали диаметром 57 мм х 3,5 мм, установлен вентиль Ду 50 из нержавеющей стали, служащий для создания дополнительного сопротивления на всасывающей линии, манометр(образцовый).
На напорном трубопроводе, выполненном из нержавеющей стали 40 мм х 2,5 мм установлены манометр (образцовый) , вентиль из нержавеющей стали для регулирования расхода (подачи) воды, обратный клапан и счетчик воды.
Гидравлическая система замкнута, т.е. насос всасывает воду из питательного бака и подает ее в тот же бак. Имеется байпас с вентилем (обводной трубопровод).
Все элементы конструкций, контактирующие с рабочей жидкостью выполнены из нержавеющей стали. Наружная поверхность – полированная.
Контрольно-измерительные приборы — расходомер, с точностью измерения 0,1 литр, показывающий (дигитального типа)
Характеристики химического насоса:
— фланцевое соединение с DIN 2533 (PN 16);
— вал, корпус, рабочее колесо выполнены из нержавеющей стали;
— температура жидкости О … 120 С0;
— номинальный напор – 22 м.
— номинальная подача – 5-7 м3/ч;
— макс. рабочее давление – 2,5 атм.
Все контрольно-измерительные приборы имеют выход на персональный компьютер с отображением на мнемосхеме и архивацией данных.

3. Вихревого химического насоса.
Для ознакомления с принципом работы вихревого насоса в схеме насосной установки; проведения испытания вихревого насоса и определения оптимальных параметров насоса.
Характеристики химического насоса:
- фланцевое соединение в соответствии с DIN 2533 (PN 16)
-вал, рабочее колесо из нержавеющей стали
- температура рабочей жидкости от 0 С0 до 120 С0
- напряжение 380 В, мощность не менее – 2 кВт
- скорость вращения – 1500 об/м
— производительность насоса – 5-7 м3/ч
— номинальный напор – 20 м
Вихревой насос соединен с помощью муфты с асинхронным электродвигателем. Вода всасывается насосом из питательного бака. На всасывающем трубопроводе установлен вентиль, служащий для создания дополнительного сопротивления на всасывающей линии и вакуумметр(образцовый). Трубопровод диаметром 57х3,5 мм выполнен из нержавеющей стали.
На напорном трубопроводе (диаметром 40х3,5 мм) установлены манометр(точность измерения 1 ГПа), вентиль, обратный клапан и расходомер с показывающим прибором дигитального типа точность измерения 0,1 литр.
Все элементы конструкции, контактирующие с рабочей жидкостью выполнены из нержавеющей стали . Наружная поверхность – полированная. Наличие байпасной линии с вентилем, контрольно- измерительные приборы современной модификации. Для изменения скорости вращения используется частотный преобразователь. Все контрольно-измерительные приборы имеют выход на персональный компьютер с отображением на мнемосхеме и архивацией данных.

4. Плунжерного химического насоса (насос дозатор)
Для изучения работы плунжерного насоса в гидродинамическую установку включен насос дозатор (плунжерного типа). Всасывающие и нагнетающие стороны насоса фланцевого исполнения диаметром 25 мм. обеспечены запорной арматурой и байпасной линией с запорным вентилем диаметром 25 мм., манометрами( образцовый), расходомером с точностью измерения 0,1 литр обеспеченный показивающим прибором дигитального типа. Для изучения характеристик насоса , изменения производительности и изменения скорости вращения электродвигателя используется изменяемая геометрия шатуннопоршневой группы и преобразователь частоты .
Характеристики химического насоса- напряжение 380 В, мощность–не менее 2,2 кВт
— производительность насоса – не менее 160 л/ч.
Предусмотрено автоматическое отключение насоса, в случае включения на закрытую задвижку напорной линии. Все контрольно-измерительные приборы имеют выход на персональный компьютер с отображением на мнемосхеме и архивацией данных.

5. Блока управления насосами
Для обеспечения запуска, останова, изменения скорости вращения электродвигателей имеется блок управления насосами с частотным преобразователем с точностью изменения частоты 0,1 Гц (от 0 до 50 Гц), магнитными пускателями, вольтметром (образцовый, дигитального типа), амперметром (образцовый, дигитального типа), блокировкой от одновременного запуска насосов, а так же аварийное отключение. Все контрольно-измерительные приборы имеют выход на персональный компьютер с отображением на мнемосхеме и архивацией данных.
