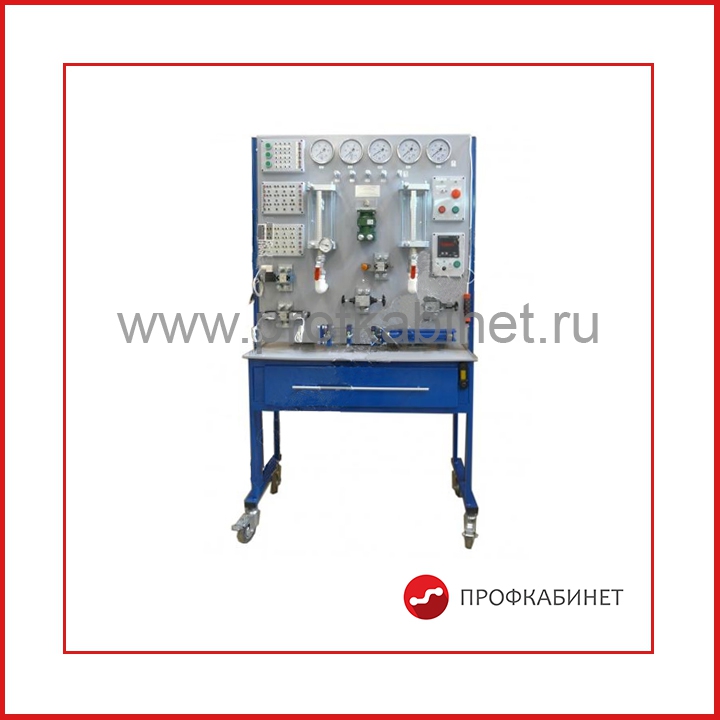

Стенд гидравлический «Механика жидкости» ТМЖ -001

Стенд гидравлический учебный ТМЖ-2В-09-12ЛР-01 «Механика жидкости» с учебно-методическими материалами предназначен для проведения лабораторных работ по курсу общей гидравлики. Одновременно работы проводятся с группой 2...3 обучаемых.

Стенд позволяет исследовать характеристики динамических насосов, характеристики установок с двумя последовательно или параллельно включенными насосами, а также характеристики трубопроводов: определение потерь напора по длине, коэффициентов сопротивления и трения, потери напора на местном сопротивлении – диафрагме, регулируемой задвижке, внезапных расширении и сжатии, изучать уравнение Бернулли и взаимодействие струи жидкости с преградой.

Информационно-измерительная система позволяет определять давления в различных точках системы, расходы (объемным способом), скорости течения жидкости в разных точках системы.

Состав:

• стенд гидравлический учебный  ТМЖ-2В-09-12ЛР-01 «Механика жидкости»;
• описание лабораторных работ «Механика жидкости»;
• руководство по эксплуатации счетчика импульсов;
• руководство по эксплуатации измерителя регулятора;
• руководство по эксплуатации стенда;

Основные технические характеристики:

• род тока - однофазный;
• частота, Гц - 50
• напряжение, В - 220
• потребляемая мощность, не более, кВт - 1,1;
• Заправляемый объем воды, л - 120
•


Габаритные размеры, не более, мм:

• длина - 1905;
• глубина - 750;
• высота - 2100;
• масса (без рабочей жидкости), не более, кг - 160.
•


Лабораторные работы:

• Измерение методов определения расхода воды объемным способом.
• Изучение режима течения жидкости.
• Визуализация ламинарного и турбулентного течения.
• Исследование характеристик трубопроводов при различных режимах течения.
• Исследование потерь давления (напора) при течении через местное сопротивление в виде резкого сужения потока.
• Исследование потерь давления (напора) при течении через местное сопротивление в виде резкого расширения потока.
• Исследование потерь давления (напора) при течении через местное сопротивление в виде диафрагмы
• Исследование потерь давления (напора) при течении через местное сопротивление в виде задвижки.
• Изучение силового воздействия незатопленной струи жидкости на механическую преграду.
• Иллюстрация уравнения Бернулли, диаграмма напоров.
• Определение напорных характеристик насоса
• Снятие характеристик насосов при их последовательном соединении.
• Снятие характеристик насосов при их параллельном соединении.
