Экспериментальная установка для изучения массообменных процессов

Экспериментальная установка включает:

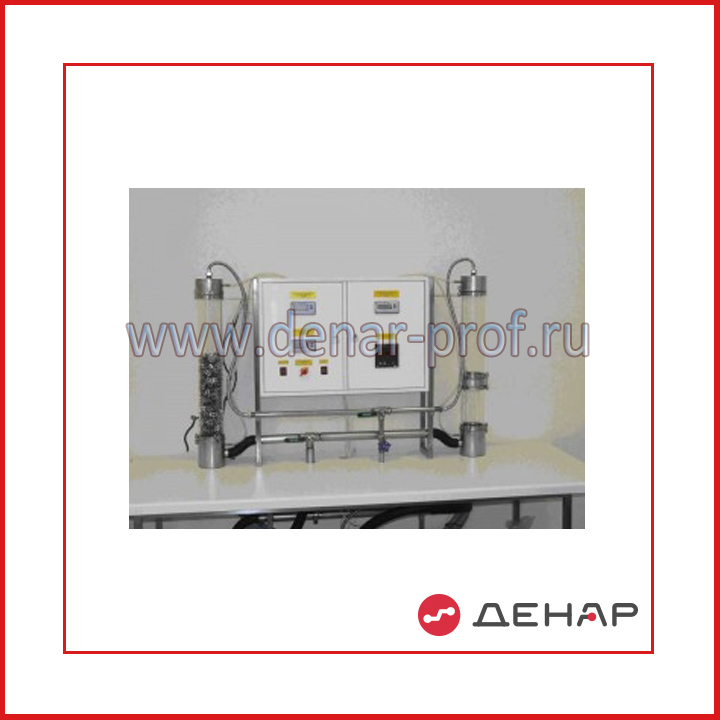

1. Насадочная колонна
Для изучения гидродинамических режимов работы насадочных колонн при противотоке газа и жидкости; позволяет измерять расход жидкости и газа, гидродинамическое сопротивление колонны.
Установка состоит из модели насадочного аппарата, расходомеров воздуха и воды с показывающими приборами дигитального типа точность измерения 0,1 м3 и 0,1 литра соответственно; двух вентилей для регулирования расхода воды и воздуха;
Модель аппарата, высотой до 1000 мм, диаметром не менее 100мм, выполнена из нержавеющей стали с вставкой из оргстекла диаметром 100 мм и высотой– 600мм для обеспечения наглядности лабораторного процесса. Толщина оргстекла 8 мм.
В качестве насадки используется керамические кольца Рашига (15х15х2мм) или кольца из нержавеющей стали, засыпанные «навалом».
Все элементы конструкции, контактирующие с рабочей жидкостью выполнены из нержавеющей стали. Наружная поверхность – полированная. Контрольно-измерительные приборы современной модификации точность расхода воды 0,1 литра, воздуха 0,1 м3 ,показывающие дигитального типа. Все контрольно-измерительные приборы имеют выход на персональный компьютер с отображением на мнемосхеме и архивацией данных.

2. Барботажная (тарельчатая) колонна
Для изучения гидродинамических режимов работы барботажной колонны при противотоке газа и жидкости; позволяет измерять расход жидкости и газа, гидродинамическое сопротивление колонны.
Установка состоит из модели тарельчатого аппарата, расходомера воздуха и воды; двух вентилей для регулирования расхода воды и воздуха;
Модель аппарата, высотой 1000 мм, диаметром 100мм, выполнена из нержавеющей стали со вставкой из оргстекла (диаметром 100 мм и высотой– 600мм) для обеспечения наглядности лабораторного процесса.
Толщина оргстекла 8 мм.
В качестве контактных устройств используется ситчатая тарелка. Все элементы конструкции, контактирующие с рабочей жидкостью выполнены из нержавеющей стали. Наружная поверхность – полированная. Герметичность системы по классу А. Контрольно-измерительные приборы современной модификации с точностью измерения воды 0,1 литр, воздуха 0,1 м3 , показывающие, дигитального типа. Все контрольно-измерительные приборы имеют выход на персональный компьютер с отображением на мнемосхеме и архивацией данных.

3. Фильтры тонкой очистки холодной и горячей воды
Для очистки технологической жидкости от нерастворимых механических частиц перед подачей на экспериментальную установку, что позволяет защитить технологическое оборудование от засорения и преждевременного выхода из строя.
Тип соединения – фланцевое. Глубина механической очистки – 100 мкм, сетка из нержавеющей стали.

4. Персональный компьютер
Для обработки экспериментальных данных, составления таблиц.
Оперативная память – 1024 Мбайт
Жесткий диск – 160 ГБТ
Видеокарта – 512 М
Монитор «LCD17», модем, DVD-RW

5. Компрессор центробежный
Производительность не менее 50 л/мин.
Напряжение-380 В.
Мощность- не менее 2 кВт.
