РЭСОР1-С-Р Распределительные электрические сети с оптимизацией режимов
Распределительные электрические сети с оптимизацией режимов
РЭСОР1-С-Р
-
1. НАЗНАЧЕНИЕ
стенд «Распределительные электрические сети с оптимизацией режимов» РЭСОР1-С-Р с ручным управлением в стендовом исполнении позволяет проводить 13 базовых экспериментов по учебным разделам:
Установившиеся режимы элементов распределительной электрической сети.
Установившиеся режимы распределительных электрических сетей.
Регулирование напряжения в распределительных электрических сетях.
Оптимизация режима местной распределительной электрической сети. -
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИПотребляемая мощность 200 В·А
Электропитание:
- от однофазной сети переменного тока
с рабочим нулевым и защитным проводниками
напряжением 220 ± 22 В
- частота 50 ± 0,5 Гц
Класс защиты от поражения электрическим током I
Габаритные размеры, мм, не более
- длина 910
- ширина 850
- высота 1900
Масса 110 кг
Количество человек, которое одновременно и активно может работать на комплекте 2 -
3. КОМПЛЕКТНОСТЬОднофазный источник питания
Однофазный источник питания
Модель линии электропередачи
Емкостная нагрузка
Коммутатор измерителя мощностей
Однофазный трансформатор
Модель трансформаторной подстанции и нагрузки
Измеритель параметров однофазной сети
Источник бесперебойного питания АРС SURT1000 XLI
Лабораторный стол с контейнером для проводников, подставкой для компьютера и трехуровневой рамой
Набор аксессуаров для комплекта РЭСОР1-С-Р
Руководство по выполнению базовых экспериментов "Распределительные электрические сети с оптимизацией режимов"
Сборник руководств по эксплуатации компонентов аппаратной части комплекта РЭСОР1-С-Р -
4. ПЕРЕЧЕНЬ ЛАБОРАТОРНЫХ РАБОТ1. Установившиеся режимы элементов распределительной электрической сети.
1.1. Натурное моделирование установившегося режима работы однофазного трансформатора.
1.2. Натурное моделирование установившегося режима работы фазы линии электропередачи.
1.3. Снятие статических характеристик мощности по напряжению статической нагрузки.
2. Установившиеся режимы распределительных электрических сетей.
2.1. Натурное моделирование установившегося режима работы фазы распределительной электрической сети с односторонним питанием.
2.2. Натурное моделирование установившегося режима работы фазы распределительной электрической сети с двусторонним питанием.
3. Регулирование напряжения в распределительных электрических сетях.
3.1. Встречное регулирование напряжения.
3.2. Регулирование напряжения путем поперечной компенсации реактивной мощности с помощью конденсаторной батареи.
4. Оптимизация режима местной распределительной электрической сети.
4.1. Определение потери активной мощности в местной распределительной электрической сети, выполненной по петлевой схеме.
4.2. Оценка влияния разницы напряжений на шинах центров питания на потерю активной мощности в местной распределительной электрической сети, выполненной по петлевой схеме, при ее работе в замкнутом режиме.
4.3. Оценка влияния места разрыва (разреза) местной распределительной электрической сети, выполненной по петлевой схеме, на потерю в ней активной мощности.
4.4. Определение точки нормального (оптимального) разрыва (разреза) в местной распределительной электрической сети, выполненной по петлевой схеме, по критерию минимума потери активной мощности.
5. Оптимизация режима районной распределительной электрической сети.
5.1. Измерение и определение параметров режима замкнутой (кольцевой) районной распределительной электрической сети.
5.2. Определение оптимальной мощности компенсирующих конденсаторов в замкнутой (кольцевой) районной распределительной электрической сети по критерию минимума потери активной мощности.
Наша компания готова предложить своим клиентам, произвести и поставить учебные стенды по электротехнике и энергетике для ВПО, СПО, НПО.
Мы предлагаем Вашему вниманию стенд, стоимость комплекта
395400 руб. Актуальные цены уточняйте у менеджеров.
Мы готовы как к осуществлению поставки оборудования, так и к полному формированию проекта, подготовке всей необходимой документации и укомплектованию лабораторию «под ключ». Наша компания на практике подтверждает свою мобильность и надежность. Качество учебных и лабораторных стендов находится на высоком уровне, вся продукция проходит ОТК. Оборудование производится в нужные для Вас сроки и по доступной цене.
Нашими клиентами уже стали сотни университетов, техникумов, колледжей и училищ по всей России и странам ближнего зарубежья.
Стенды из раздела:

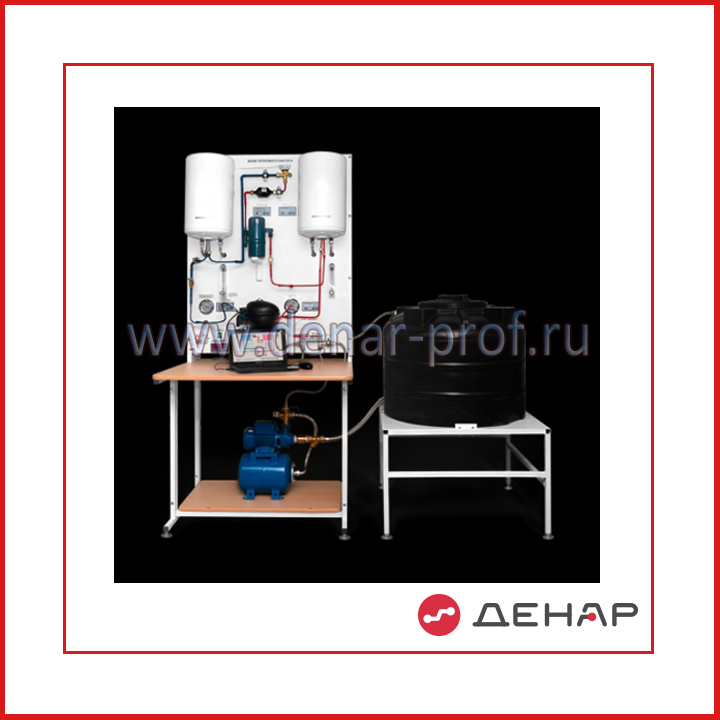

Учебный лабораторный комплекс «Нетрадиционные и возобновляемые источники энергии – Тепловой насос» НВИЭ1-ТН-С-Р
